Радио №6/1969, ст.30

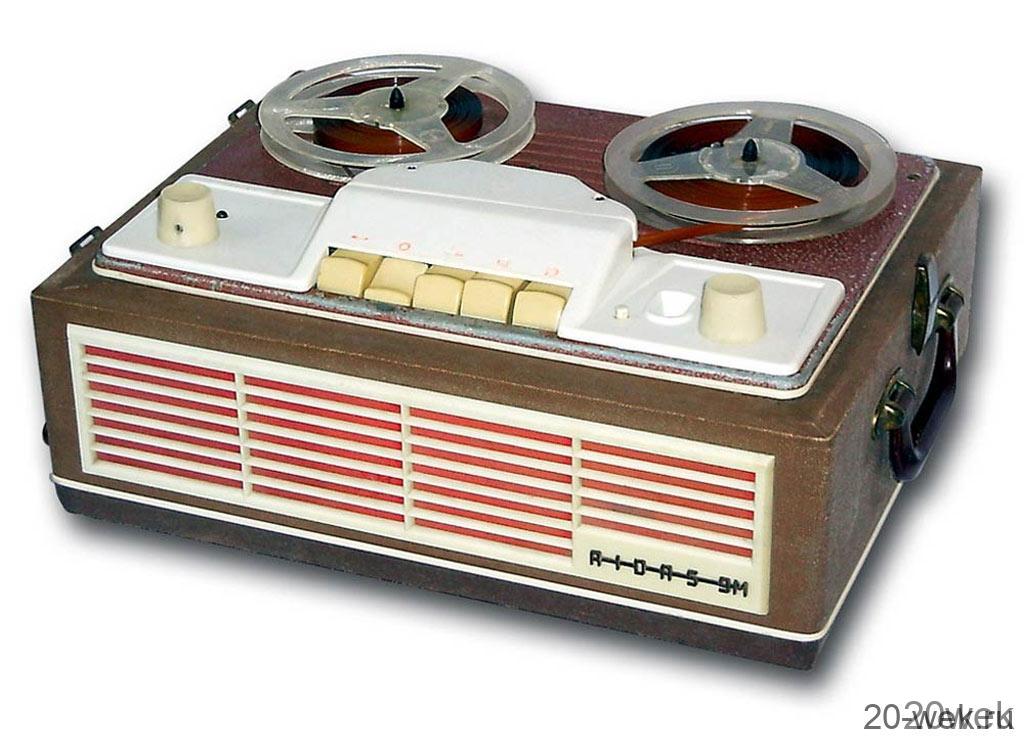

Электротехническим заводом «Эльфа» выпускается модернизированная модель магнитофона «Айдас» — «Айдас-9М» (см. фото в заголовке статьи). Как и его предшественник, магнитофон «Айдас-9М» работает от одного двигателя типа КД-2. Скорость движения магнитной ленты 9,53 см/сек, коэффициент детонации не более 0,3%. Магнитофон рассчитан на применение катушек № 15 и № 18, вмещающих 250 и 350 м магнитной ленты типа 6. Длительность непрерывной записи в первом случае составляет 2 × 45 мин, а во втором 2 × 60 мин.
Чувствительность магнитофона с микрофонного входа — 3 мв/1 Мом, со входа звукоснимателя — 250 мв/500 ком, с трансляционной линии — 10 в/10 Мом. Максимальное напряжение на линейном выходе — 250 мв/10 ком. Магнитофон воспроизводит диапазон частот от 40 до 14000 гц, выходная мощность 1 вт, коэффициент нелинейных искажений на линейном выходе 4%, динамический диапазон 44 дб.
«Айдас-9М» питается от сети переменного тока напряжением 220 и 127 в, потребляемая мощность 80 вт. Размеры аппарата 400 × 300 × 185 мм, вес 12 кг.
Лентопротяжный механизм

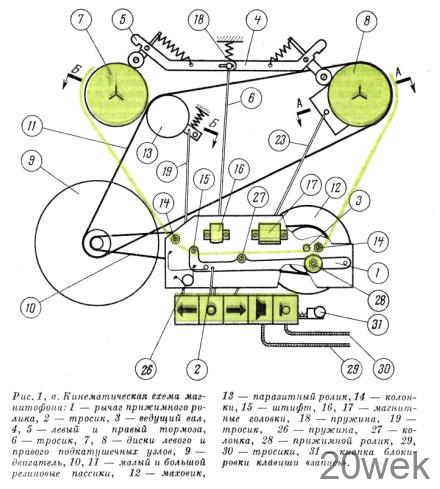

Кинематическая схема лентопротяжного механизма магнитофона «Айдас-9М» (рис. 1) аналогична традиционной схеме эльфовских магнитофонов. Как и в магнитофоне «Айдас», для защиты главной кинематической цепи двигатель — ведущий вал от влияния подкатушечных узлов передача движения от двигателя на ведущий вал и правую катушку производится двумя раздельными резиновыми пассиками. Динамическая балансировка маховика ведущего вала и шлифовка малого пассика обеспечивают движение магнитной ленты в зоне магнитных головок с неравномерностью, допустимой ГОСТ 12392-66 для магнитофонов 3 класса (детонация не более 0,3%). Перемотка вправо и влево, а также подмотка в режимах «запись» и «воспроизведение» производятся при помощи большого резинового пассика, связывающего двигатель с левым и правым подкатушечными узлами.
В отличие от магнитофона «Айдас» в лентопротяжный механизм магнитофона «Айдас-9М» введена тормозная система, а элементы коммутации режимов записи и воспроизведения с клавишного переключателя перенесены на печатную плату усилителя.

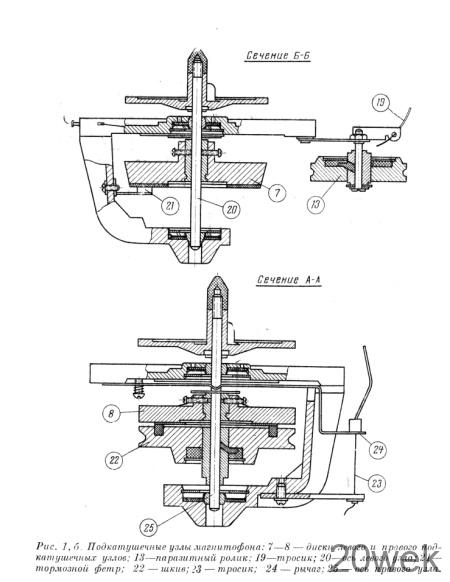

Управление лентопротяжным механизмом магнитофона производится при помощи клавишного переключателя с обязательным переходом через клавишу «стоп». С момента включения магнитофона в сеть движение от двигателя 9 через пассики 10 и 11 передается маховику 12 с ведущим валом 3, ролику 13 и шкиву 8. При нажатии клавиши «стоп» тросик 2 отводит рычаг 1 с прижимным роликом 28 от ведущего вала 3. Тормоза 4 и 5 прижимаются тросиком 6 к диску 7 левого и диску 8 правого подкатушечных узлов. Магнитная лента, расположенная в пазах колонок 14, штифтом 15 отводится от головок 16 и 17. При нажатии клавиши «перемотка влево» клавиша «стоп» освобождается, ослабляя тросик 6. В результате под действием пружины 18 тормоза 4 и 5 отводятся соответственно от дисков 7 и 8. Нажатая клавиша натягивает тросик 19 и роликом 13 прижимает пассик 11 к конусной поверхности диска 7, жестко сидящего на оси 20 (рис. 1, б). Конусная поверхность диска 7 перемещает ось левого узла вверх, и выводит диск 7 из соприкосновения с тормозным фетром 21, обеспечивая ускоренную перемотку ленты влево.
При этом диск правого узла 8, свободно лежащий на фетре шкива 22, (рис. 1, б) притормаживает правую катушку так, чтобы лента плотно наматывалась на левую катушку.
При нажатой клавише «перемотка вправо» лента перематывается вправо. Происходит это следующим образом. Тросик 23, натянутый клавишей «перемотка вправо» с помощью рычага 24, прижимает диск 8, сидящий на оси 25 правого узла, к фетру шкива 22, вращающегося от пассика 11. В это время диск 7 левого механизма трется о тормозной фетр 21 и создает необходимое натяжение перематываемой ленты.
Сила торможения ленты в режиме перемоток и рабочего хода прямо пропорциональна весу ленты на притормаживающей катушке и обратно пропорциональна радиусу намотки, что создает условия для более равномерного натяжения ленты при перемотке полной катушки.
При нажатии клавиши «воспроизведение» лентопротяжный механизм растормаживается, и переводит рычаг 1 через мертвую точку пружины 26, которая перемещает его вперед. При этом ролик 28 прижимает ленту к ведущему валу 3, и она движется с постоянной скоростью 9,53 см/сек. Одновременно тросик 29 перемещает ползун печатной платы и переводит усилитель в режим воспроизведения. Узел правой катушки за счет проскальзывания во фрикционной паре диск 8 — шкив 22 подматывает магнитную ленту.
При нажатии клавиши «запись» в лентопротяжном механизме происходят переключения, аналогичные описанным выше, с той лишь разницей, что тросик 30 перемещает ползун печатной платы, переключая усилитель в режим записи. Для исключения случайного стирания, клавиша «запись» заблокирована кнопкой 31, без предварительного нажатия которой включить клавишу «запись» невозможно.
Принципиальная схема
Принципиальная схема магнитофона «Айдас-9М», выпуска 1967 года, почти полностью повторяет схему магнитофона «Айдас» (см. «Радио» № 4, 1966), но изготовлена методом печатного монтажа.
В конце 1967 года в связи с введением нового ГОСТ 12392-66, значительно повысившего требования к техническим характеристикам магнитофонов, для «Айдас-9М» была разработана новая принципиальная схема с использованием нувистора 6С62Н. Эта лампа отличается низким уровнем собственных шумов, маловосприимчива к наводкам сети питания и имеет стабильный динамический коэффициент усиления (около 100), что дало возможность питать ее нить накала переменным током.

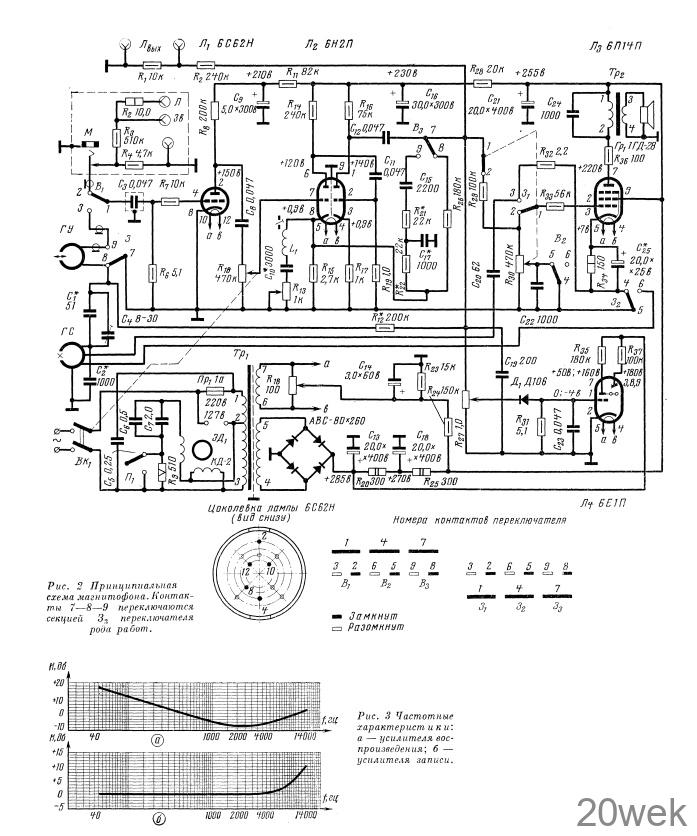

Применение лампы 6С62Н, а также универсальной магнитной головки с рабочим зазором 3 мкм и стабильными параметрами позволило значительно упростить схему усилителя магнитофона «Айдас-9М» выпуска 1968 года (см. рис. 2). Усилитель собран на четырех лампах: Л1 — предварительный усилитель, Л2 — корректирующий усилитель, Л3 — усилитель мощности (в режимах «воспроизведение» и «стоп») и генератор ВЧ (в режиме «запись»), Л4 — индикатор уровня записи.
В режимах «стоп» и «запись» входные гнезда через контакты 1-2 переключателя В1 подключаются к сетке лампы 6С62Н.
Усиленный сигнал с анода лампы Л1 через конденсатор С8 и регулятор уровня записи R10 поступает на сетку лампы Л2, оба каскада которой охвачены цепью частотно-зависимой обратной связи R₂₀, L₁, C₁₀, R₁₃, корректирующей частотную характеристику усилителя записи. Контур L₁, C₁₀ настроен на высшую частоту записываемого диапазона частот. Потенциометр R₁₃ регулирует уровень коррекции высших звуковых частот.
С анода лампы Л₂ через конденсатор C₁₂ напряжение сигнала поступает на индикатор уровня записи, а через выравнивающий резистор R₁₂ на универсальную головку ГУ.
В режиме записи лампа усилителя мощности Л₃ работает как высокочастотный генератор тока стирания и подмагничивания. Генератор собран по схеме индуктивной трехточки с катодносеточной связью. Контурной катушкой служит обмотка стирающей головки ГС. Частота генератора 70 кгц. Ток стирания 60—70 ма, ток подмагничивания 0,33 ма, ток записи 0,05—0,07 ма. Ток подмагничивания регулируется конденсатором C4, расположенным около магнитных головок. Частотная характеристика усилителя записи показана на рис. 3, б.

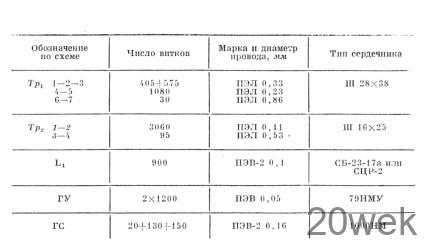

В режиме воспроизведения универсальная головка через контакты 1—3 переключателя B1 подключается к сетке лампы Л1. Коррекция канала воспроизведения осуществляется цепью обратной связи C15 R21 C17 R22 L1 C10 R13, охватывающей оба каскада лампы Л2. При регулировке магнитофона, подбирая сопротивления резисторов R21, R22 и емкость конденсатора C17, можно регулировать уровень отдачи головки в диапазоне 6—10 кгц. Характеристика усилителя воспроизведения, снятая на линейном выходе, приведена на рис. 3, а. Выходной каскад собран на лампе Л3 по обычной схеме. Нагружен он на громкоговоритель типа 1ГД-28. Потенциометр R30 в режиме воспроизведения служит регулятором тембра. В режиме «стоп» контакты 4—5 переключателя В2 шунтируют конденсатор C22, и потенциометр R30 превращается в регулятор громкости прослушивания входного сигнала. Блок питания магнитофона «Айдас-9М» значительно упрощен благодаря применению лампы 6С62Н. Нити накала всех ламп питаются переменным током. Для уменьшения фона на среднюю точку потенциометра R18 подается положительный потенциал с делителя R24, R23. Намоточные данные узлов магнитофона приведены в таблице.
