В. КУЗНЕЦОВ, Радио №6/1969, ст.33
Передатчик предназначен для создания модулированного одной частотой сигнала, излучаемого непрерывно. Для увеличения напряжения в антенне применено повышенное (22 в) напряжение питания. Это позволяет получить напряжение высокой частоты на контуре генератора порядка 15 в, а в антенне — более 30 в. Правда, применение повышенного напряжения может потребовать подбора транзисторов, так как не все экземпляры МП41 способны работать при этом напряжении.

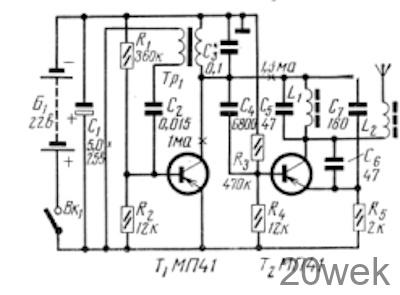

Передатчик выполнен по схеме, показанной на рисунке. Тр1 — согласующий трансформатор от карманного приемника. Оба транзистора должны иметь малый обратный ток коллектора и Bст не более 30. Катушки L1 и L2 намотаны на унифицированных каркасах (L2 — на каркасе с впрессованными ферритовыми кольцами) и содержат по 80 витков провода ПЭВ 0,11.
Правильно собранный передачтик начинает работать без налаживания, следует лишь настроить его на середину диапазона и катушкой L2 согласовать антенну, добиваясь наибольшего излучения. Индикатором может служить приемник для «охоты на лис», расположенный на расстоянии 1—2 м от передатчика.
Передатчик имеет противовес, образованный четырьмя проводами длиной по 40 см, и штыревую антенну длиной 80 см с небольшой «метелкой» на конце. Размеры корпуса определяются в основном размерами батареи. Для питания рекомендуется использовать четвертую часть батареи БАС-80. С несколько худшим результатом можно использовать две батареи типа «крона».
Во время тренировок не следует ставить передатчик на землю. Это резко сокращает радиус действия. Хорошие результаты дает размещение его на кустах и ветках деревьев. Изменение частоты наблюдается только при размещении передатчика вблизи металлических предметов.
Применение на тренировках этого передатчика позволяет (с последующей тренировкой на нормальной дистанции) за 1—2 месяца подготовить спортсменов, хорошо выступающих на зональных соревнованиях.
