И. БОНДАРЕВ, Б. ПЛЕХОВ, Радио №5/1969, ст.31

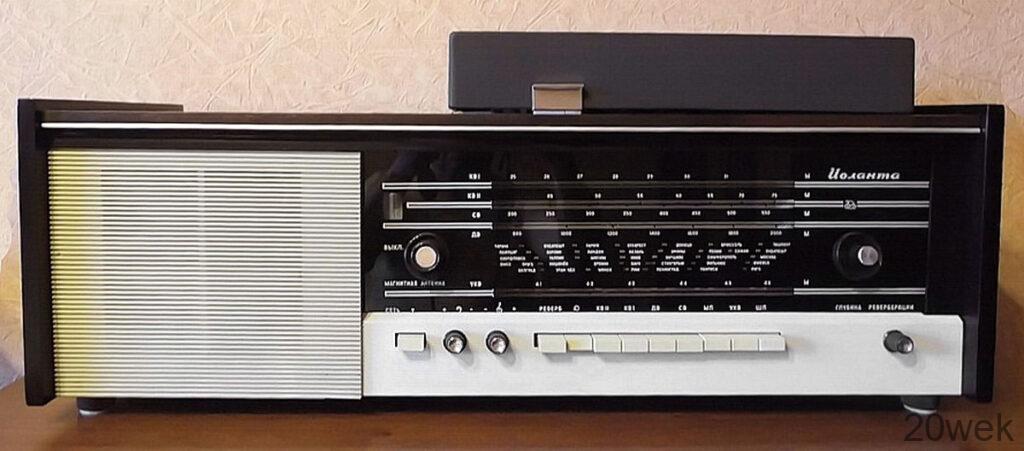

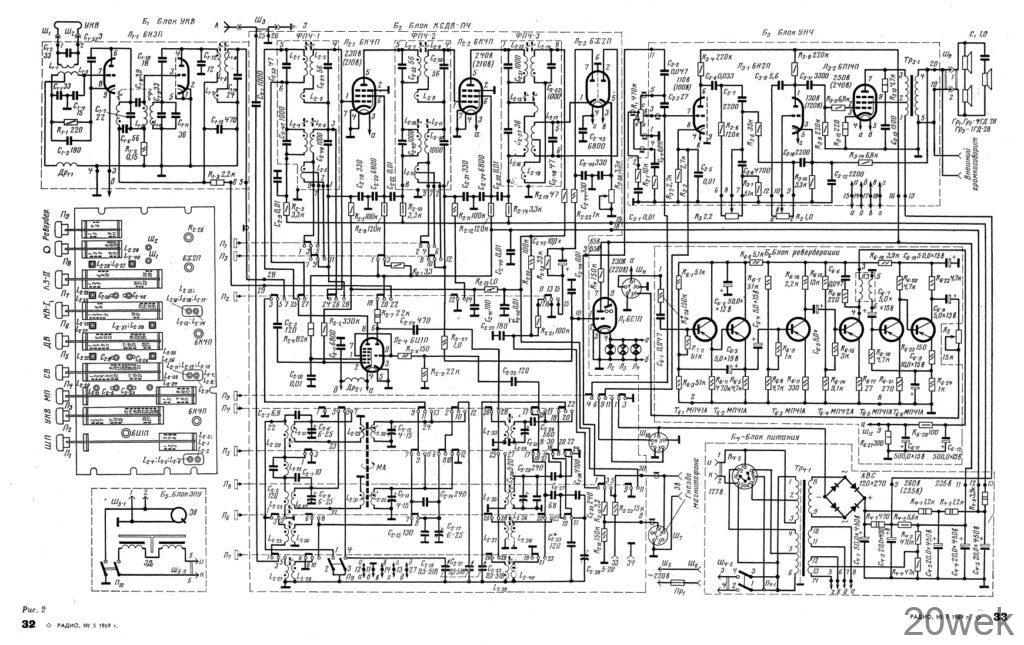

По электрическим параметрам схема (рис. 2) и конструкция радиолы «Иоланта» аналогична радиоле I класса «Урал-5» (см. «Радио», 1968, № 8), ранее выпускавшейся Сарапульским радиозаводом. Отличие радиолы «Иоланта» от своей предшественницы состоит в введении блока искусственной реверберации.
Основным узлом любой системы искусственной реверберации является устройство, в котором на входной сигнал накладывается последовательность эхо-сигналов, уровень которых убывает (по мере нарастания времени запаздывания) с той или иной скоростью. Сигнал, полученный на выходе этого устройства (ревербератора), подмешивается затем в основной канал при том или ином соотношении мощностей основного и реверберируемого сигналов. При этом создается иллюзия слушания в большом зале на большом расстоянии от источника, причем уменьшение уровня реверберируемого сигнала воспринимается как эффект приближения к источнику.
В радиоле «Иоланта» для получения эффекта реверберации применяется электромеханический ревербератор. Задерживающим элементом в этом ревербераторе (см. 4-ю стр. вкладки) служат две спиральные пружины 3—6 из проволоки Х20Н80, на концах которых укреплены ферритовые роторы 7, поворачивающиеся между полюсными наконечниками П-образного магнитопровода с насаженными на них катушками 8—10 и преобразующие электрические колебания в механические или механические в электрические. С детектора радиолы прямой сигнал поступает одновременно как на вход усилителя НЧ приемника, так и на вход усилителя мощности блока реверберации. Усиленный сигнал поступает затем на катушку 8 первого преобразователя. В результате ротор 7 поворачивается на угол, величина которого пропорциональна мгновенному значению тока в катушке. Вращательное движение через спиральные пружины 3—6 передается на ротор второго преобразователя, в катушке 10 которого наводится ЭДС.
Механические колебания многократно повторяются и каждый раз в электрический сигнал преобразуется лишь часть механической энергии, причем от колебания к колебанию происходит уменьшение амплитуды. Благодаря многократным отражениям сигналов на краях пружин создается впечатление непрерывного послезвучания, которое усиливается за счет того, что одна пружина задерживает сигнал на 26 мсек, а вторая на 34 мсек. Каждая пружина составляется из двух противоположно намотанных половин (см. вкладку). Причем вторая часть пружины компенсирует колебания первой при механических сотрясениях. Кроме того, все устройство целиком подвешивается на пружинах.
Время послезвучания (реверберации) составляет на низких частотах 6—7 сек, на средних 3—3,5 сек, на высоких 1,5—2,0 сек. Рабочий диапазон частот 100—5100 гц. Неравномерность частотной характеристики в диапазоне частот 100—5100 гц не более 14 дб. Задержанные механические колебания, прошедшие через пружины и преобразованные в электрические, усиливаются затем вторым усилителем НЧ ревербератора и подаются на вход усилителя НЧ радиоприемника.

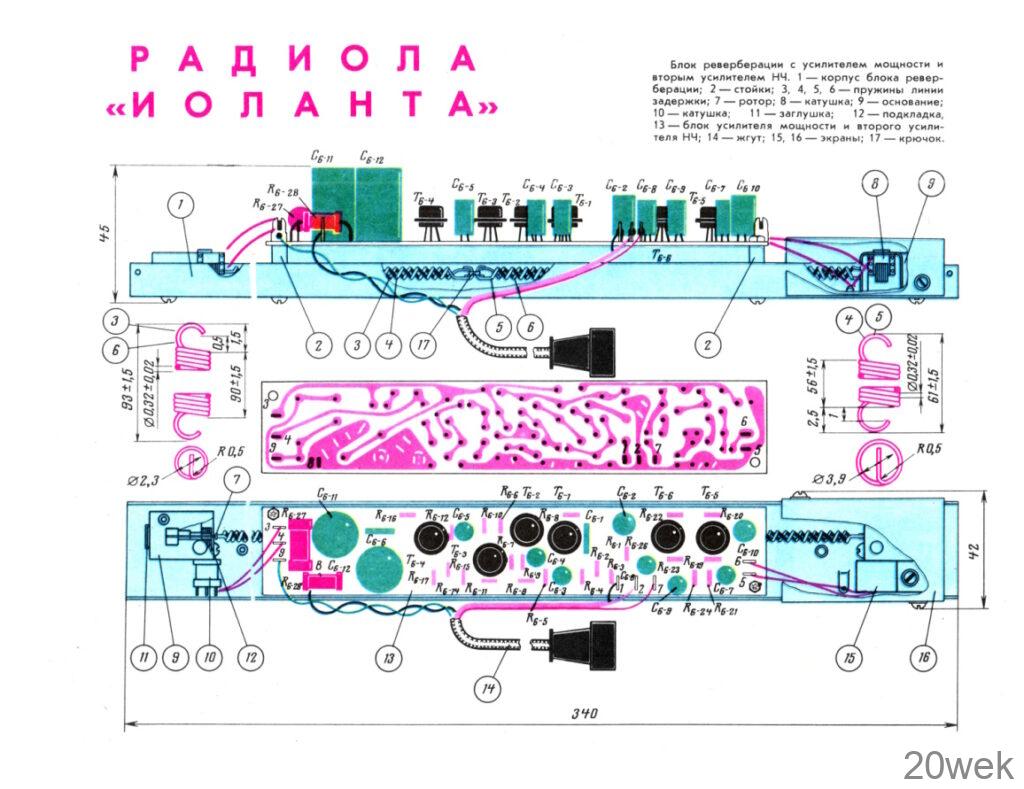

Напряжение питания поступает на усилитель с резистора R_a-27. В режиме реверберации минусовый провод селенового выпрямителя замыкается на шасси приемника через этот резистор. Усилитель мощности блока реверберации собран на четырех транзисторах (T_б-3 — T_б-6). Входное его сопротивление порядка 700—800 ком. Второй усилитель выполнен на двух транзисторах (T_б-1 — T_б-2). Конструктивно линия задержки и усилители мощности размещены в одном блоке (см. рис. 2 и 4-ю страницу вкладки), который подключается к приемнику при помощи разъемов типа СШ-5 и СГ-5.

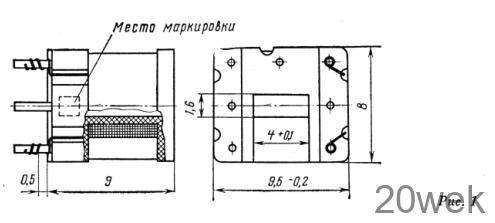

Катушка (рис. 1) первого преобразователя содержит 420 витков провода ПЭВ-1 0,12, а катушка второго преобразователя — 1100 витков провода ПЭВ-1 0,08.
