В. КРЫЛОВ, Н. ТИЛЬКУНОВ, Радио №1/1970, ст.48
Высокочастотные генераторы ламповых магнитофонов строятся обычно по схеме индуктивной трехточки или по схеме с трансформаторной связью. В этом случае обязательным элементом генератора является катушка индуктивности. Если же построить ВЧ генератор по схеме емкостной трехточки, то можно исключить специальную генераторную катушку, использовав вместо нее обмотку стирающей головки (рис. 1).
Колебательный контур генератора в данной схеме состоит из индуктивности обмотки стирающей головки и емкости последовательно соединенных конденсаторов C1 и C2. Напряжение положительной обратной связи, необходимое для работы генератора, снимается с конденсатора C2 и подается в катодную цепь лампы Л1.

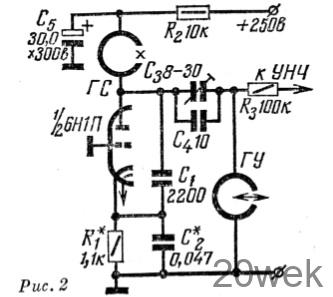

На рис. 2 показана практическая схема ВЧ генератора. Он собран на половине лампы 6Н1П, другая ее половина может быть использована в усилителе магнитофона. В генераторе применена ферритовая стирающая головка с индуктивностью 3,2 мгн, ток стирания 50-70 ма.
Частота генератора при номиналах деталей, указанных на схеме, равна 60 кгц. В данной схеме может быть использована любая ферритовая стирающая головка, частота генерации устанавливается конденсатором C1. Емкость конденсатора C1 рассчитывают по формуле:
C1 = 25,3 * 10^6 / (f^2 * L) , где:
C — емкость, пф;
f — частота генерации, кгц;
L — индуктивность стирающей головки, мгн.
Для настройки генератора необходимо иметь осциллограф и ламповый вольтметр переменного тока. Наблюдение за формой генерируемых колебаний ведется по осциллографу, включенному в катодную цепь лампы Л1.
В анодную цепь лампы осциллограф включать не следует, так как в этом случае в колебательный контур будет вноситься нестабильная емкость кабеля и входная емкость осциллографа, и в результате может измениться режим работы генератора.
Настройка сводится к подбору емкости конденсатора С2 и сопротивления резистора R1. Емкость конденсатора С2 определяет глубину положительной обратной связи, а сопротивление резистора R1 — форму генерируемых колебаний. Настройку производят с подключенной универсальной головкой. Вначале, изменяя емкость конденсатора С2, добиваются генерации, затем подбирая емкость этого же конденсатора, доводят форму генерируемых колебаний до синусоидальной. Более точно форму колебаний можно установить, изменяя в небольших пределах сопротивление резистора R1. После этого ламповым вольтметром переменного тока В3-2А или ему подобным замеряют генерируемое напряжение на аноде лампы Л1. Оптимальный ток подмагничивания универсальной головки устанавливается при переменном напряжении на аноде лампы 100-120 в. Если же это напряжение меньше 100 в, то емкость конденсатора С2 следует уменьшить и, подбирая сопротивление резистора R1, снова добиться синусоидальной формы колебаний. При напряжении больше 120 в емкость конденсатора С2 следует увеличить.
После настройки генератора с помощью конденсатора С3 необходимо подобрать оптимальный ток подмагничивания универсальной головки.
