В. МИХАЙЛОВ, Радио №1/1970, ст.49
Приемник выполнен по схеме 2-V-2 и обеспечивает громкоговорящий прием на внутреннюю магнитную антенну радиовещательных станций средневолнового диапазона. Более эффективно приемник работает с внешней антенной, с помощью которой в вечернее время суток возможен прием значительно удаленных станций.

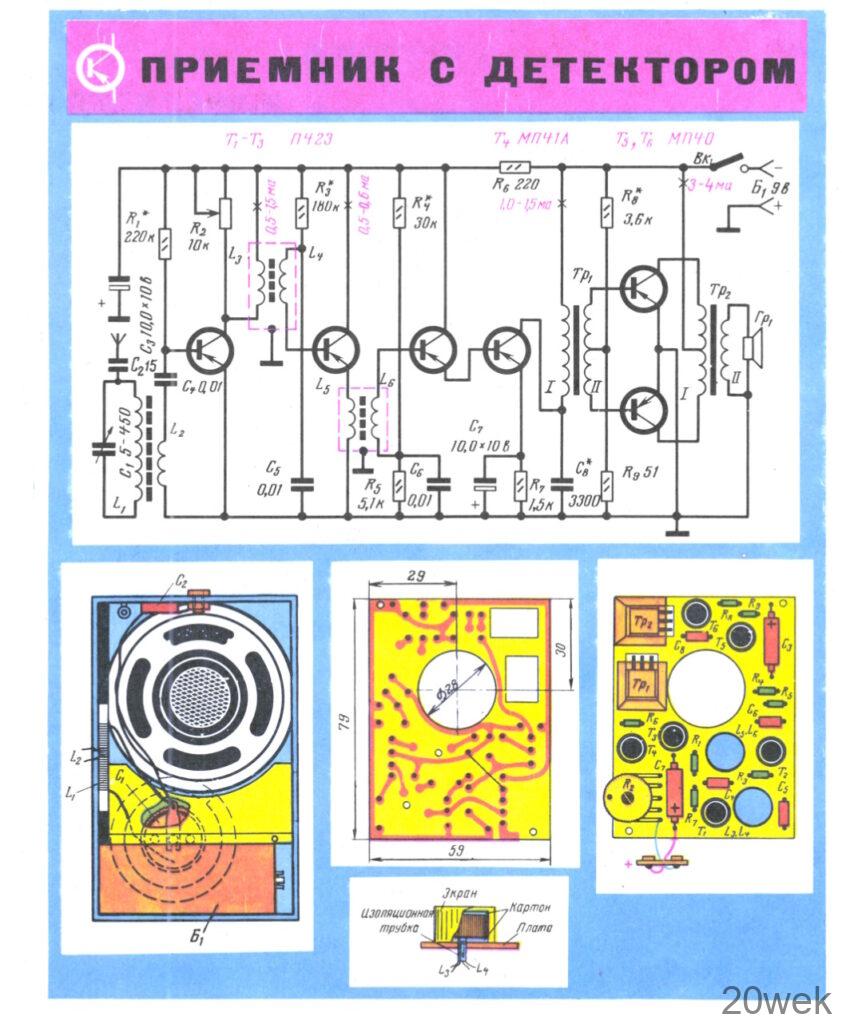

Максимальная выходная мощность приемника не менее 150 мвт. Источником питания служит аккумуляторная батарея типа 7Д-0,1.Принципиальная схема и конструкция приемника показаны на 4-й странице вкладки. Транзистор Т1 первого каскада приемника включен по схеме с общим эмиттером и обеспечивает основное усиление по высокой частоте. Нагрузкой этого каскада являются катушка L3 высокочастотного трансформатора L3L4 и параллельно подключенный к ней переменный резистор R2, который выполняет функцию регулятора чувствительности приемника. Транзистор Т2 второго каскада включен по схеме с общим коллектором (эмиттерный повторитель) и обеспечивает дополнительное усиление высокочастотного сигнала по мощности. Связь его с первым каскадом осуществляется через катушку связи L4, благодаря которой входное сопротивление транзистора Т2, а вместе с ним и коэффициент передачи каскада достигает наибольших значений. Нагрузкой этого каскада служит катушка L5 повышающего высокочастотного трансформатора L5L6, посредством которого осуществляется связь его с детектором на составном транзисторе Т3Т4.Детектор на составном транзисторе — наиболее характерная особенность этого радиоприемника. В описываемом приемнике детектирование высокочастотного сигнала происходит в эмиттерном p-n переходе транзистора Т4, служащего одновременно и предварительным каскадом усиления низкой частоты. Транзистор Т3, включенный по схеме с общим коллектором, предназначен в основном для согласования детектора с выходом усилителя высокой частоты. Коэффициент передачи такого детектора значительно выше, чем у обычного диодного детектора и мало зависит от напряжения входного сигнала, что особенно важно для приема слабых сигналов дальних радиостанций. Нагрузкой детектора-предварительного усилителя низкой частоты является первичная обмотка трансформатора Тр1, на которой и выделяется усиленный сигнал звуковой частоты.
Усилитель мощности низкой частоты выполнен на транзисторах Т5 и Т6 по двухтактной схеме с трансформаторным выходом и нагружен на малогабаритный электродинамический громкоговоритель Гр1 типа 0,2ГД-1.В приемнике использованы в основном готовые детали, предназначенные для карманных приемников. Катушки антенного контура, высокочастотные трансформаторы и монтажная плата самодельные. Катушка L1 магнитной антенны намотана виток к витку на плоском ферритовом стержне 400НН размерами 80 х 20 х 3 мм. Катушка связи L2 намотана поверх катушки L1 в средней части ее.

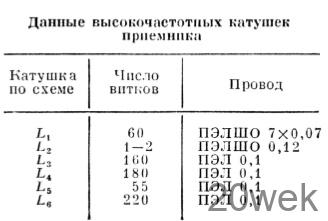

Катушки L3, L4 и L5, L6 высокочастотных трансформаторов намотаны внавал на ферритовых кольцах 600НН с внешним диаметром 10 мм. Намоточные данные всех катушек приведены в таблице.
С целью предотвращения самовозбуждения приемника по высокой частоте, трансформаторы L3L4 и L5L6 необходимо экранировать. Экраны можно изготовить из медной фольги (отходы фольгированного гетинакса). Диаметр экранов не менее 13 мм, высота — 10 мм.

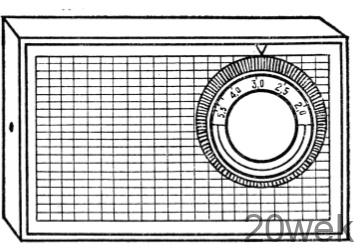

Детали приемника смонтированы на плате из фольгированного гетинакса размерами 79 х 59 и толщиной 1,5 мм печатным методом. Футляр приемника с внутренними размерами 104 х 64 х 24 мм взят из набора деталей для детского радиоприемника.
Налаживание приемника сводится к подбору сопротивлений резисторов R1, R3, R4 и R8 по токам, указанным в схеме. При этом регулятор чувствительности R2 следует отключить.
При появлении в приемнике самовозбуждения необходимо несколько увеличить сопротивление резистора R4 или ослабить связь катушки L2 с катушкой L1 магнитной антенны.
Следует иметь в виду, что между магнитной антенной и каскадом усиления высокой частоты существует обратная связь, поэтому важное значение имеет полярность включения катушки связи L2. Опытным путем можно найти такое включение катушки L2, при котором между ней и магнитной антенной возникает слабая положительная обратная связь, несколько повышающая чувствительность и избирательность приемника.
