УСИЛИТЕЛЬ НЧ

Э. Вальтсготт, Радио №10/1964, ст.41

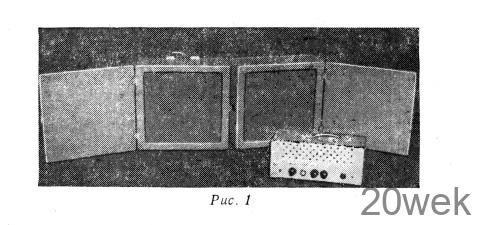

Основные технические данные. Усилитель НЧ рас­считан на работу от микрофона и звукоснимателя. Чув­ствительность его с первого входа (вход 1) равна 20 мв, а со второго (вход 2) — 10 мв. Выходная мощность уси­лителя 14 вт. Раздельные регуляторы тембра позво­ляют изменять уровень сигнала в области высших и низших звуковых частот в пределах от —15 до +15 дб. Усилитель питается от сети переменного тока напряже­нием 220 в. Смонтирован он в корпусе размером 48X48X35 см, вес его 25 кг. Громкоговорители разме­щены в двух отдельных ящиках (рис. 1) так, что их можно установить в любом удобном месте.

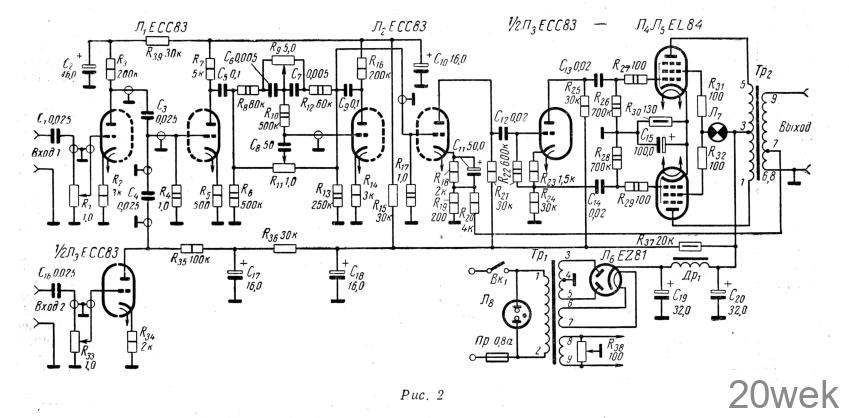

Принципиальная схема. Усилитель НЧ собран на шести лампах (рис. 2). Оба триода лампы Л1 типа ЕСС83 используются в первых каскадах раздельных для каждого входа предварительных усилителей НЧ. Второй и третий каскады усилителя также выполнены на двух триодах лампы Л2 типа ЕСС83. Между ними включены регуляторы тембра высших и низших зву­ковых частот. Третья лампа типа ЕСС83 работает в четвертом каскаде предварительного усилителя напря­жения и фазоинверторе. Выходной каскад усилителя НЧ собран по двухтактной схеме на двух лампах типа ЕА84. Чтобы усилитель не возбуждался на УКВ в цепи этих ламп включены сопротивления R27 и R29 по 100 ом. Экранирующие сетки ламп выходного каскада че­рез сопротивления R31 и R32 подключены к индикатор­ной лампе Л₇. Нормальный ток через лампу 50 ма. Если напряжение на управляющих сетках выходных ламп слишком велико, то ток экранирующих сеток, со­ставляющий в нормальном режиме 8 ма, может возрасти до 50 ма. В этом случае загорается лампа Л7, что сви­детельствует о перегрузке выходного каскада. Чтобы этого не произошло, регуляторы громкости R1 и R33 должны быть установлены в такое положение, при котором лампа Л7 не горит. От этого контроля ни в коем случае нельзя отказываться, так как при чрезмерном токе эк­ранирующих сеток лампы EL84 могут выйти из строя.

Усилитель нагружен на два громкоговорителя с со­противлением звуковых катушек 7 ом. Оба громкогово­рителя соединены последовательно, так что полное со­противление нагрузки становится равным 14 ом.

Детали и конструкция. Корпус усилителя НЧ изго­товлен из листового алюминия. Размеры его (рис. 3, б) следует считать ориентировочными. Передняя и задняя панели корпуса отполированы. На передней панели (сле­ва направо) размещены переключатель входа (он может быть заменен вторым регулятором громкости и поэтому не показан на принципиальной схеме), регулятор гром­кости, указатель уровня, регулятор тембра низших частот, регулятор тембра высших частот, контрольная неоновая лампа и выключатель сети. На задней панели (слева направо) расположены фишка для включения сетевого шнура, предохранитель анодной цепи (не по­казан на принципиальной схеме, но может быть уста­новлен для повышения безопасности), сетевой предо­хранитель, отверстие, за которым находится переменное сопротивление 100 ом, уменьшающее фон переменного тока; гнездо входа 1; гнездо входа 2 и гнезда для включения громкоговорителей. Несколько замечаний следует сделать о монтаже усилителя. Присоединять к общей шине цепи одного каскада необходимо в одной точке, чтобы предотвратить фон переменного’ тока. Оплетка экранированных проводников также должна быть при­соединена к минусовой шине лишь в одном месте — в точке заземления соответствующего каскада. Ни в коем случае нельзя присоединять к оплетке. экранированных проводов заземленные выводы деталей. Общий вид и монтаж усилителя НЧ показан на рис. 4,5.

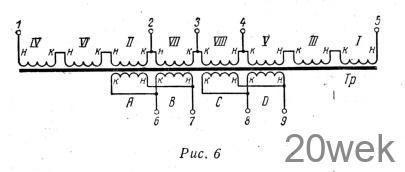

Намоточные данные выходного трансформатора при­ведены в табл. 1, а схема его намотки на рис. 6. Выводы 2 и 4 обмотки выходного трансформатора оставляют сво­бодными, а 6—8 присоединяют к минусовой шине. Дан­ные силового трансформатора приведены в табл. 2.

Дроссель в выпрямителе можно применить любой, нужно только, чтобы он был рассчитан на ток 140 ма и имел возможно большую индуктивность. Ящик для громкоговорителей сделан из дерева и оклеен зеленым дерматином. Он состоит из двух половин, которые связаны между собой шарнирами (рис. 1). Отражатель­ные доски привернуты к специальным планкам. На каждой доске установлен один громкоговоритель. При перевозке обе половины футляра соединяют так, чтобы отражательные доски были направлены в противопо­ложные стороны. Кроме того, доски закрываются откид­ными крышками, которые при работе установки откры­ваются и увеличивают площадь отражательных досок

ОТ РЕДАКЦИИ: Лампу ЕСС83 можно заменить лам­пой 6Н2П, а лампу EL84 лампой 6П14П. В выпрямителе может быть применен любой двуханодный кенотрон с анодным током порядка 140 ма. Силовой и выходной трансформаторы можно намотать на сердечниках из пластин Ш85.
