К. СУХОВ, К. САМОЙЛИКОВ, Радио №2/1970, ст.36

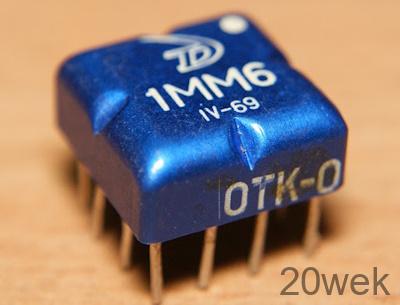

В предыдущем номере «Радио» была описана микросхема 1ММ6.0 и даны примеры использования ее в приемной и звукозаписывающей аппаратуре. Эту микросхему можно применять также и в узлах телевизоров. Так как узлы, собранные на этой микросхеме, имеют очень малые размеры, они особенно пригодны для малогабаритных переносных телевизоров.
В настоящей статье приводится описание тракта звукового сопровождения телевизора, выполненного на одной микросхеме 1ММ6.0.

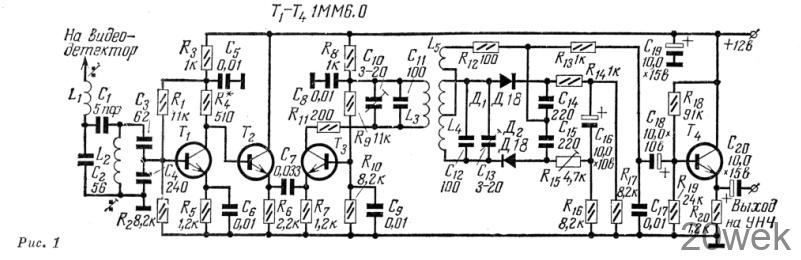

В усилителе ПЧ тракта использованы три транзистора микросхемы. Первый транзистор включен по схеме с общим эмиттером. Каскад, собранный на нем, является апериодическим усилителем разностной частоты (6,5 Мгц), которая выделяется системой связанных контуров, установленных на входе каскада (L1C2 и L2C3C4, конденсатор C1 служит для связи между первым и вторым контурами). Полоса пропускания этой системы около 400 кгц, а коэффициент передачи по напряжению — 2,5.
Второй и третий каскады усилителя ПЧ, в которых транзисторы включены соответственно по схемам с общим коллектором и с общей базой, представляют собой двусторонний ограничитель сигнала. К коллекторной цепи третьего транзистора подключена катушка L3 фазосдвигающего трансформатора детектора отношений, который собран на диодах Д1 и Д2 по стандартной схеме. Четвертый транзистор микросхемы использован в эмиттерном повторителе, позволяющем согласовать тракт с любым усилителем НЧ.
Резонансные контуры установлены лишь на входе и выходе усилителя ПЧ. Междукаскадные контуры в нем отсутствуют. Такая схема усилителя повышает устойчивость его работы, понижая опасность самовозбуждения, которая особенно велика ввиду малых размеров конструкции. Устойчивости работы усилителя способствует также и то, что его выходное напряжение (на контуре L3C10C11) находится в противофазе с входным напряжением. Общий коэффициент усиления со входа до частотного детектора — около 1700 (чувствительность усилителя со входа — не хуже 2 мв). Это позволяет подключать вход усилителя ПЧ непосредственно к видеодетектору, что во многих отношениях выгоднее присоединения к видеоусилителю.

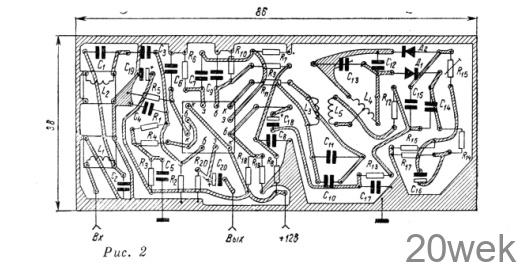

Тракт собран на печатной плате размером 86х38 мм. В тракте использованы малогабаритные детали: резисторы УЛМ 0,12, конденсаторы КЛС и К53-1. Катушки L1 и L2 заключены в отдельные экраны, и кроме этого, вся печатная плата закрыта общим экраном. Расположение деталей и печатных дорожек на плате показано на рис. 2.
Каркасы катушек имеют диаметр 6 мм и длину 15 мм. Они выполнены из органического стекла. Для катушки L3 фазосдвигающего трансформатора используют один каркас, а для катушек L4L5 — другой. Центры обоих каркасов при установке на плате должны отстоять на 8 мм друг от друга. В каркасы, предназначенные для катушек L1 и L2, ввертывают сердечники из карбонильного железа с резьбой М4.
Все катушки наматывают в один слой, виток к витку, проводом ПЭВ-2 0,19 мм. Они содержат: L1, L2 и L3 — по 56 витков, L4 — 22х2 витка (наматывается в два провода), L5 — 16 витков. Последнюю катушку располагают на бумажном кольце поверх L4 точно посредине ее.

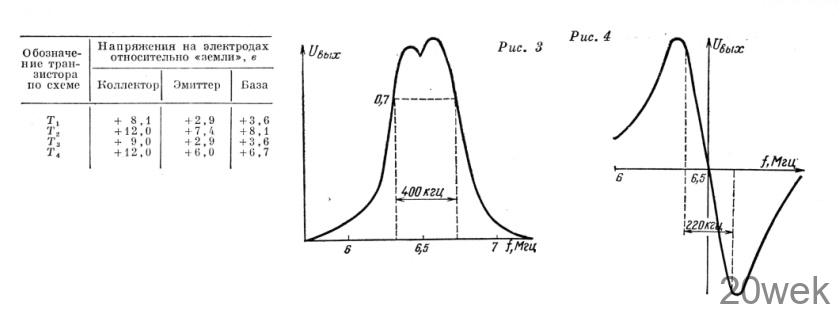

Налаживание тракта начинают с проверки режимов по постоянному току на электродах транзисторов микросхемы. Эти режимы приведены в таблице. Отклонения от них допустимы в пределах +-20%. После того, как режимы проверены и в случае надобности подогнаны, присоединяют выход генератора качающейся частоты прибора для настройки телевизоров Х1-7 (ПНТ-59) к входу тракта (катушке L1), а детекторную головку осциллографа Х1-7 — к коллектору первого транзистора. Вращая сердечники катушек L1 и L2, добиваются, чтобы кривая на экране электроннолучевой трубки Х1-7 имела вид, показанный на рис. 3. Затем вход осциллографа Х1-7 (без детекторной головки) подключают к базе четвертого транзистора микросхемы и настраивают фазосдвигающий трансформатор детектора отношений, поворачивая роторы подстроечных конденсаторов C10 и C13 так, чтобы получить на экране электроннолучевой трубки Х1-7 S-кривую, изображенную на рис. 4.
После этого проверяют коэффициент усиления усилителя ПЧ. Для этого подают на катушку L1 от ГСС модулированное напряжение (30% модуляции) частотой 6,5 Мгц и величиной 2 мв. При этом ламповый вольтметр, присоединенный к коллектору третьего транзистора микросхемы, должен показать напряжение 3,4 в. Если напряжение значительно отличается от указанного, то его можно добиться, подбирая резистор R4. На этом налаживание тракта заканчивается.
Параметры этого тракта соответствуют параметрам трактов промышленных телевизоров второго класса.
