Е. Архипов, Радио №2/1970, ст.32
Этот транзисторный приемник рассчитан на индивидуальное прослушивание на головной телефон программ местных радиовещательных станций длинноволнового диапазона. Чувствительность приемника — не хуже 10 мв/м, номинальная выходная мощность — около 5 мвт. Питание приемника осуществляется от одного дискового аккумулятора типа Д-0,1. Средний ток, потребляемый приемником от аккумулятора, около 5 ма. Продолжительность непрерывной работы от свежезаряженного аккумулятора — 10–15 час. Размеры приемника 84х48х20 мм.

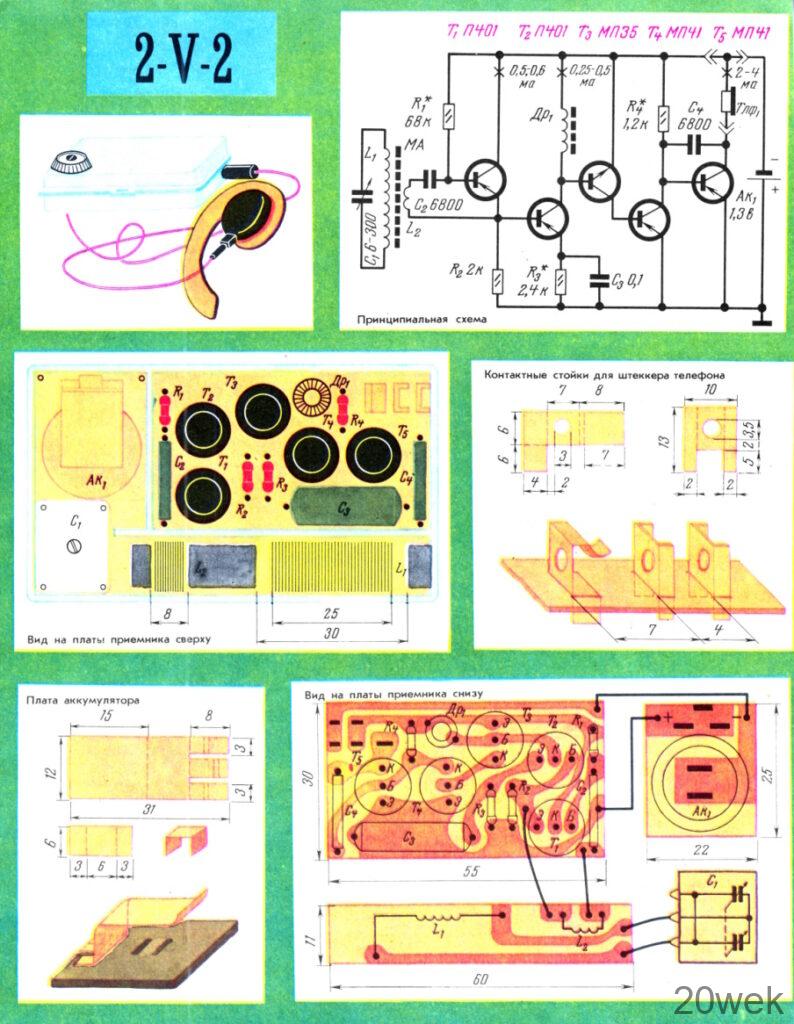

Принципиальная схема и конструкция приемника показаны на 1-й странице вкладки. Характерной особенностью приемника является непосредственная связь между транзисторами его каскадов.
Двухкаскадный усилитель высокой частоты, собранный на транзисторах Т1 и Т2, апериодический. С целью устранения отрицательной обратной связи при сохранении достаточного усиления, а также для исключения межкаскадного разделительного конденсатора нагрузочный резистор R2 транзистора Т1 включен в его эмиттерную цепь, коллектор заземлен (через аккумулятор), а напряжение сигнала от катушки связи L2 подводится к участку база — эмиттер.
С нагрузки R2 сигнал поступает непосредственно на базу транзистора Т2 второго каскада усилителя высокой частоты. Его нагрузкой служит высокочастотный дроссель Др1.
Транзистор Т3 (структуры n-p-n) является детектором и предварительным усилителем низкой частоты. Детектирование происходит на криволинейном участке его характеристики. Рабочая точка на этом участке характеристики устанавливается небольшим положительным смещением за счет падения напряжения на дросселе Др1. Дальнейшее усиление низкочастотного сигнала осуществляется каскадами на транзисторах Т4 и Т5. Выходной каскад усилителя низкой частоты нагружен на головной телефон типа ТМ-2А.
Для устранения самовозбуждения и коррекции в области высших звуковых частот между базой и коллектором транзистора Т5 включен конденсатор С4, создающий между этими электродами отрицательную обратную связь.
В приемнике использованы: резисторы R1 — R4 типа МЛТ-0,25; конденсатор С1 — от микроприемника «Космос» или «Рубин» (для увеличения емкости обе секции включены параллельно); конденсаторы С2 и С4 типа КТМ, С3 — типа БМ.
Транзисторы П401 можно заменить транзисторами П402, П403, П423; МП35 — любым маломощным транзистором структуры n-p-n, например МП37 или МП38; МП41 — аналогичными ему низкочастотными маломощными транзисторами (МП39 — МП42).
Катушки L1 и L2 намотаны на бумажных каркасах и надеты на ферритовый стержень 600НН диаметром 8 и длиной 60 мм. Катушка L1 содержит 240–250 витков провода ПЭВ 0,1–0,12, L2 — 5–20 витков провода ПЭВ 0,18–0,25. Точное положение катушек на стержне устанавливают опытным путем при налаживании приемника.
Дроссель Др1 намотан на ферритовом кольце марки 600НН диаметром 7 мм и содержит 160 витков провода ПЭВ 0,12.
Корпусом приемника служит пластмассовый футляр для безопасной бритвы.

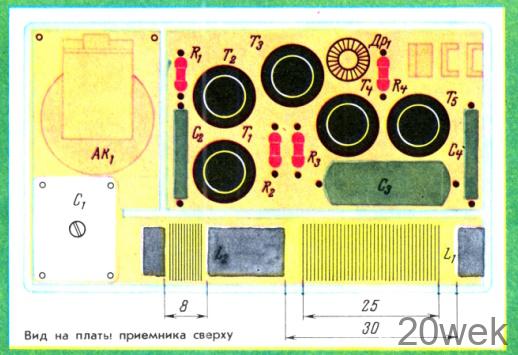

Все детали приемника смонтированы на трех печатных платах из фольгированного гетинакса толщиной 1–1,5 мм, которые размещены в имеющихся в корпусе трех отделениях: в отделении для ручки бритвы — плата с магнитной антенной, в отделении для лезвиедержателя — плата с аккумулятором, в отделении для лезвий — плата с усилителями высокой и низкой частот.
На монтажной плате приемника установлены контактные стойки для штеккера телефона ТМ-2А, которым осуществляется и включение источника питания. Эти стойки изготовлены из листовой меди толщиной 0,3–0,8 мм, изогнуты, вставлены лепестками в прорези в плате и припаяны к ее фольге.
Контакты аккумуляторной платы вырезаны из листовой меди толщиной 0,2–0,3 мм. Их крепежные части установлены в прорезах в плате и припаяны к фольге. Выводы катушек L1 и L2 припаивают к фольге платы для магнитной антенны.
Конденсатор С1 укреплен на крышке корпуса. На боковой стенке корпуса просверлено отверстие для штеккера телефона.
Налаживать приемник лучше всего на предварительно собранном черновом макете, в вечернее время. Сняв с ферритового стержня катушку связи L2, проверяют режимы работы транзисторов по постоянному току. При необходимости коллекторные токи транзисторов устанавливают подбором резисторов R1, R3 и R4. Затем надевают на ферритовый стержень катушку связи и подбором числа ее витков, а также смещением катушек по стержню добиваются устойчивой работы приемника во всем диапазоне. Если возникнет самовозбуждение приемника, то следует поменять местами выводы катушки L2. Возможно, придется, кроме того, экранировать высокочастотный дроссель Др1, обернув его бумагой с фольгой. Фольгу следует «заземлить», но при рекомендуемом расположении деталей этого делать не придется.
