СВЕТОВОЙ ИНДИКАТОР ВЕЛИЧИНЫ НАПРЯЖЕНИЯ
Б. Александрович, Радио №3/1965, ст. 25
Нашей промышленностью выпускаются автотрансформаторы типов АРН-250, PHO-250-05, АРН-200М, АОСВ-ОЗ, АСБ-0,3 и др., предназначенные для регулирования напряжения питания телевизоров, радиоприемников и других бытовых приборов. Отсутствие индикатора величины выходного напряжения осложняет их применение в сетях с резкими и частыми изменениями напряжения.
На страницах журнала «Радио» уже описывался ряд световых индикаторов напряжения, например в № 12 за 1958 г., а также ряд схем на неоновых лампах. Ниже предлагается простая схема светового индикатора величины напряжения, доступная для самостоятельного изготовления в качестве дополнения к автотрансформатору.

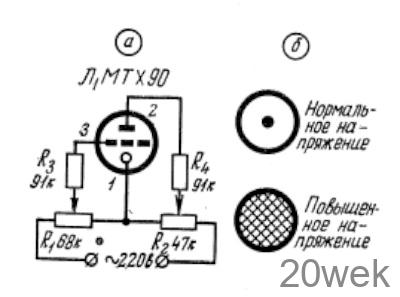

На рис. 1,а изображена схема индикатора напряжения трех уровней («мало», «норма», «много»), содержащая тиратрон с холодным катодом типа МТХ-90 (Л1), сетка и анод которого подсоединены к переменным сопротивлениям R1 и R2, а катод — к общей точке переменных сопротивлений.
Принцип действия основан на получении двух различных свечений тиратрона (см. рис. 1,6): малое свечение в виде точки при горении участка анод—катод и яркое свечение при полном зажигании тиратрона (горение участка анод—катод— сетка). Величины сопротивлений некритичны и выбираются таким образом, чтобы ток через R1 и R2 не превышал 2-8 ма, а через тиратрон 0,2-0,8 ма.
Вначале регулировки сопротивления R1 и R2 устанавливаются, соответственно, в крайнее правое и левое по схеме положения. Затем сопротивлением R2 добиваются появления светящейся точки при низшем значении заданного напряжения диапазона (нормальное напряжение). Далее регулируется сопротивление R1 до появления яркого горения тиратрона на верхнем пределе диапазона. Для сети 220 в низший и верхний пределы, соответственно, выбираются 210 и 230 в. Таким образом, при отклонении напряжения ниже нормы тиратрон гаснет полностью, а при превышении — тиратрон ярко загорается. После регулирования переменные сопротивления могут быть заменены постоянными.
Экспериментальные исследования индикатора показали возможность получения весьма узкого диапазона (до 0,5-1 B) и большую его чувствительность. Это позволяет применить вышеуказанный индикатор в качестве вольтметра переменного тока, отградуировав шкалу переменного сопротивления непосредственно в вольтах. Тиратронный индикатор прост в изготовлении, настройке и в ряде случаев может заменить дорогостоящий вольтметр переменного тока. Индикатор был изготовлен и при длительной эксплуатации давал четкую световую сигнализацию отклонения от «нормы», сохраняя неизменными установленные уровни зажигания тиратрона
