Стоваттный усилитель НЧ
Радио №12/1964, ст.50
Усилитель предназначен для озвучивания больших залов, аудиторий и небольших площадей. Выходная мощность усилителя 100 вт, выходное напряжение 100 в, выходное сопротивление 100 ом. Глубина частотной коррекции низших звуковых частот 29 дб, а высших — 31 дб. Уровень шума при выходной мощности 50 вт — 28 дб, при выходной мощности 100 вт — 61 дб, Коэффициент нелинейных искажений при номинальной выходной мощности составляет 5%.

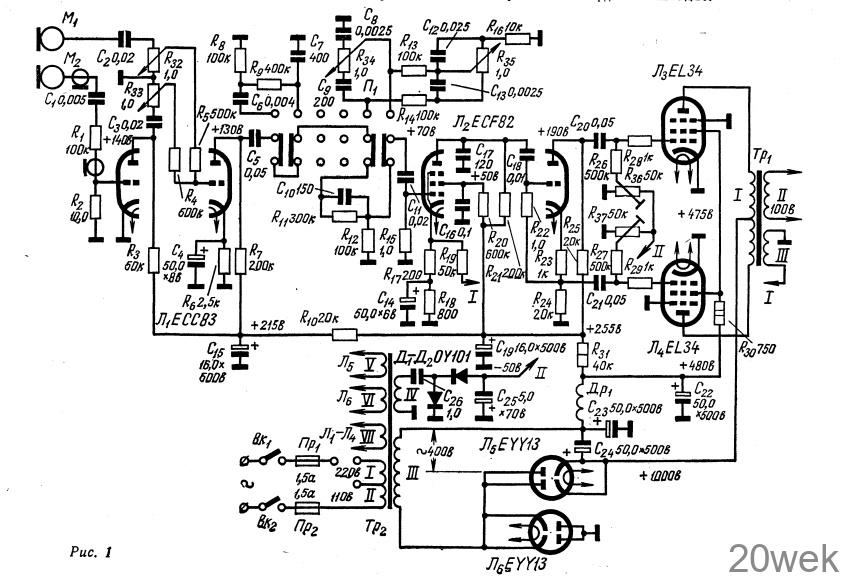

Усилитель НЧ выполнен на шести лампах (рис. 1). Входной сигнал от микрофона поступает на сетку левого (по схеме) триода лампы ЕСС83 и далее на регулятор громкости R33. На регулятор R32 поступает сигнал от второго микрофона, здесь оба сигнала складываются и поступают на сетку правого (по схеме) триода лампы ЕСС83. Между вторым и третьим каскадами усилителя включены частотнозависимые фильтры, осуществляющие частотную коррекцию на низших и высших звуковых частотах. Фазоинверторный каскад выполнен на триодной части лампы Л2 типа ECF82. Выходной каскад собран по двухтактной схеме на двух лампах EL34. В цепи управляющих сеток этих ламп включены регулировочные сопротивления, позволяющие подобрать режимы выходных ламп. Выходной и предвыходной каскады усилителя охвачены отрицательной обратной связью, напряжение которой со специальной обмотки выходного трансформатора подается в катодную цепь пентодной части лампы Л2типа ECF82. Выходной трансформатор собран на сердечнике из пластин M102/52. Обмотка I трансформатора содержит 4 X 555 витков провода ПЭЛ 0,25, обмотка II—2X 100 витков провода ПЭЛ 0,6 и обмотка III—88 витков провода ПЭЛ 0,1.
Питается усилитель от выпрямителя, собранного на двух лампах Л5, Л6 типа EYY13. Напряжение смещения на управляющие сетки ламп EL34 подается от отдельного выпрямителя, собранного на диодах Д1, Д2 типа OY101. Силовой трансформатор выполнен на сердечнике из пластин М102/52. Его обмотка I содержит 275 витков провода ПЭЛ 0,5, обмотка II—275 витков провода ПЭЛ 0,7. Обмотка III содержит 1070 витков провода ПЭЛ 0,25, обмотка IV—68 витков ПЭЛ 0,1, обмотки V и VI—2X17 витков провода ПЭЛ 0,8, а обмотка VII— 17 витков провода ПЭЛ 1,5
ОТ РЕДАКЦИИ. Лампу ЕСС83 можно заменить лампой 6Н2П. лампу ECF82 лампой 6Ф1П, а каждую лампу EYY13 двумя параллельно соединенными лампами 5ЦЗС. Лампу EL34 можно попытаться заменить лампой Г-807 или ГУ-50. Диоды рекомендуется применить типа Д7Ж. Выходной трансформатор можно намотать на сердечнике УШ30Х45, силовой— на сердечнике Ш40Х40, а дроссель— на сердечнике Ш20х20.
