В. КОРГУЗАЛОВ, Радио №2/1970, ст.45
Одним из наиболее важных узлов любого стереофонического радиоприемника является стереодетектор. Изготовление его обычно не вызывает затруднений, настроить же собранный стереодетектор не так-то просто. Для этой цели необходим специальный комплексный стереосигнал. Обычно перед началом стереопередачи передается такой сигнал, но он предназначен в основном для настройки радиопередатчика, и время его передачи явно недостаточно для настройки и регулировки стереодетектора. Именно поэтому радиолюбителям, занимающимся вопросами стереофонического звуковоспроизведения, следует иметь стереогенератор, позволяющий получить комплексный стереосигнал.
Описание одного из возможных вариантов генератора для настройки стереодетектора приводится в публикуемой ниже статье.
Стереогенератор позволяет получить колебания, имитирующие передачу суммарного и разностного стереофонических сигналов, а также сигналов правого и левого каналов в отдельности. Кроме того, с его помощью можно получить высокочастотный стереосигнал, соответствующий сигналу, излучаемому радиостанцией при стереофоническом УКВ — ЧМ вещании.
Напряжение генератора на выходе комплексного стереосигнала — 1,5 в. Переходные затухания на частоте 1000 гц — не хуже 25 дб, на частоте 5000 гц — не хуже 20 дб. Нелинейные искажения при сумме сигналов левого и правого каналов не более 2%, а при разности сигналов — не более 5%.
Блок-схема. Стереогенератор (рис.1) состоит из генератора звуковой частоты 1, кварцевого генератора поднесущей частоты 3, амплитудного модулятора 2, суммирующих устройств Σ1, Σ2, усилителя комплексного стереосигнала 4, контура подавления поднесущей частоты 5 и ЧМ-генератора 6. Как видно из блок-схемы, сигналы с одного из выходов генератора звуковой частоты, и с выхода генератора поднесущей частоты поступают на амплитудный модулятор. С выхода модулятора сигнал подается на суммирующие устройства Σ1 и Σ2. Сюда же поступают одинаковые по амплитуде и противоположные по фазе напряжения U и –U с симметричных выходов генератора звуковой частоты. В результате на выходе суммирующих устройств образуются полярно-модулированные колебания, имитирующие сигналы канала А и В.
Сигнал, соответствующий сумме сигналов правого и левого каналов А+В, образуется на выходе суммирующего устройства Σ, на вход которого поступают сигналы от генератора звуковой частоты и от генератора поднесущей частоты. С выхода амплитудного модулятора снимается сигнал, соответствующий разности каналов А — В. Таким образом, имеется возможность к переключателю П1 подвести весь комплекс стереосигналов, необходимых для настройки стереоприемника.
С переключателя П1 комплексный стереосигнал поступает на усилитель и далее на контур частичного подавления поднесущей частоты. С выхода контура снимается сигнал, соответствующий принятым в стереофоническом вещании нормам. Одновременно стереосигнал поступает на ЧМ-генератор 6, настроенный на одну из несущих частот УКВ диапазона. С выхода ЧМ-генератора снимаются колебания, промодулированные комплексным стереосигналом.

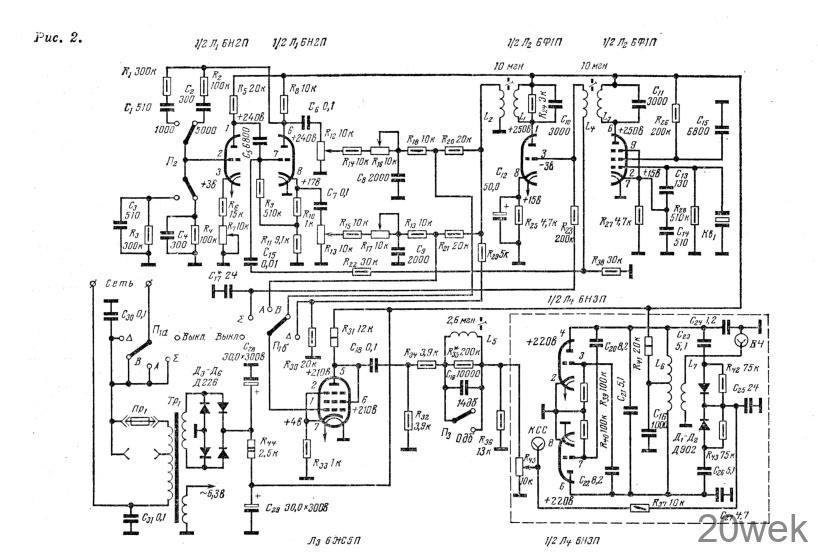

Принципиальная схема. Генератор звуковой частоты (рис. 2) собран на двойном триоде Л1. Он может быть настроен на частоты 1000 или 5000 гц. Частота настройки определяется RC-элементами и устанавливается переключателем П2. Равные по амплитуде и противоположные по фазе напряжения U и –U снимаются с анодной и катодной нагрузок правой (по схеме) половины лампы Л1 и подаются на суммирующие устройства, собранные на резисторах R12, R14, R16, R18, R20 и R13, R15, R17, R19, R21.
Кварцевый генератор собран на пентодной части лампы Л2 и настроен на поднесущую частоту 31,25 кгц. Сигнал поднесущей частоты с катушки связи L4 и сигнал низкой частоты с управляющей сетки правой (по схеме) половины лампы Л1 подаются на амплитудный модулятор, выполненный на триодной части лампы Л2. В анодную цепь лампы Л2 включен колебательный контур, на котором выделяется амплитудно-модулированный сигнал, поступающий на суммирующие устройства.
На резисторах R18, R20 и R19, R21 суммирующего устройства выделяются полярно-модулированные колебания, которые через переключатель П1б поступают далее на управляющую сетку усилительной лампы Л3. После усиления полярно-модулированный сигнал подается на схему частичного подавления поднесущей частоты, в которую входят резисторы R32, R34, R36 и контур L5C19. Комплексный стереосигнал снимается с резистора R36. Напряжения, имитирующие разностный А — В и суммарный А+В сигналы, поступают на переключатель П1 соответственно с выхода и входа амплитудного модулятора.
Генератор ЧМ-колебаний собран на двойном триоде Л4. Частотная модуляция осуществляется за счет изменения емкости варикапов Д1, Д2, входящих в общую емкость контура.
Конструкция прибора. Конструктивно генератор состоит из трех основных узлов: блока формирования полярно-модулированного сигнала, генератора ЧМ-колебаний и выпрямителя.
Блок формирования полярно-модулированного сигнала собран на плате из гетинакса размером 165х76 мм. Катушки L1L2 и L3L4 выполнены на броневых сердечниках типа ОБ-12. Добротность катушки L1 выбирается достаточно низкой (порядка 3—5) с тем, чтобы фазовая характеристика фильтра L1C10 была по возможности линейной и позволила получить необходимую величину переходных затуханий на частоте 5000 гц. Катушки L1 и L3 содержат по 240 витков провода ПЭВ 0,1, катушка L2 — 80, а L4 — 24 витка того же провода.
Особое внимание следует обратить на изготовление контура подавления поднесущей частоты L5C19. Реальная добротность этого контура должна быть равна 100. Катушка L5 размещена в ферритовом сердечнике ОБ-20 и содержит 130 витков провода ПЭЛ 0,2. Ее индуктивность равна 2,6 мгн, при емкости конденсатора C19 10 000 пф. Любое отступление от этого требования может привести к расхождению фазовых характеристик контура подавления поднесущей частоты и контура ее восстановления в стереодетекторе радиоприемника, что повлечет за собой ухудшение переходных затуханий сквозного стереотракта и уменьшение стереофонического эффекта. Сумма сопротивлений резисторов R32, R34, R36 должна находиться в пределах 12,6±0,3 ком. В этом случае можно гарантировать подавление поднесущей частоты 14±±0,2 дб.
ЧМ-генератор собран на плате из гетинакса размером 76х50 мм, помещенной в алюминиевый экран. Катушка контура L6 содержит 6 витков провода диаметром 1,0—1,5 мм. Катушка L7 — всего один виток такого же провода. Намотка бескаркасная, диаметр витка — 16 мм. ЧМ-генератор настраивают на одну из частот радиовещательного УКВ диапазона 66—73 Мгц, сдвигая или раздвигая витки катушки L6.

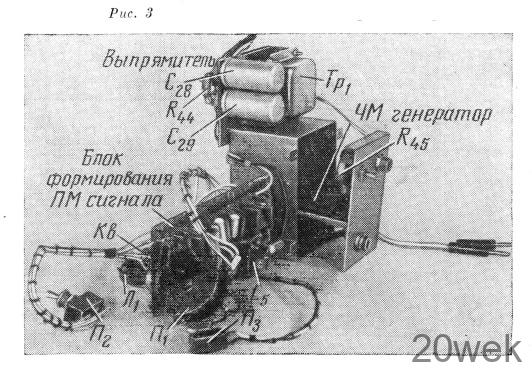

Выпрямитель смонтирован на уголковом шасси из оцинкованного железа, укрепленном непосредственно на силовом трансформаторе. Конструктивное выполнение всего прибора показано на рис. 3, а внешний вид — в заголовке статьи.
Настройка прибора. Настройку прибора начинают с проверки работы генераторов низкой и поднесущей частот. При отсутствии ошибок в монтаже эти генераторы должны сразу же заработать. Затем, подключая вольтметр или осциллограф к аноду и катоду правой половины лампы Л1, проверяют равенство выходных напряжений в этих точках. Убедившись в нормальной работе генераторов низкой и поднесущей частот, проверяют исправность амплитудного модулятора, а затем приступают к формированию полярно-модулированного сигнала. Для этого осциллограф подключают к управляющей сетке лампы Л3. Переключатель П1 ставят в положение А или В и потенциометр R13 (или R12) — в такое положение, при котором на экране осциллографа наблюдаются колебания с односторонней модуляцией (рис. 4, а). Затем при помощи переключателя П2 изменяют частоту с 1000 гц на 5000 гц и потенциометрами R16 (или R17) добиваются такого же изображения на экране осциллографа. Если с помощью этих потенциометров получить его не удается, то необходимо подобрать сопротивление резистора R24, шунтирующего контур L1C10.
Далее приступают к настройке контура подавления поднесущей частоты. Для этого необходимо вынуть лампу генератора низкой частоты и ламповый вольтметр подключить к гнезду выхода комплексного стереосигнала (КСС). Вращая сердечник катушки L5, добиваются минимальных показаний вольтметра. Затем переключатель П3 переводят в положение «0 дб» и регулятором уровня устанавливают стрелку лампового вольтметра на 250 мв по шкале 300 мв. После этого переключатель П3 снова переводят в положение «14 дб». Стрелка лампового вольтметра должна показать 48 мв. Если стрелка показывает больше 48 мв, то необходимо уменьшить сопротивление резистора R35, шунтирующего контур L5C19, если же меньше 48 мв, то сопротивление этого резистора необходимо увеличить. Катушка L5 должна быть по возможности удалена от катушек L1 и L3 или экранирована, чтобы избежать наводок поднесущей частоты на контур L5C19. После настройки контура L5C19 блок формирования полярно-модулированных колебаний можно считать настроенным, при этом изображение этих колебаний на экране осциллографа принимает вид, показанный на рис. 4, б.
Генератор ЧМ, если он правильно собран, начинает сразу же генерировать. Для его настройки переключатель П1 ставят в положение Σ, при котором передается суммарный сигнал. Затем включают ЧМ-приемник, настраивают его на какую-либо частоту, свободную от вещательных станций УКВ диапазона (например на 68 Мгц), и, сдвигая или раздвигая витки катушки L6, добиваются, чтобы ЧМ-генератор был настроен на эту же частоту. Настройку ЧМ-генератора можно также производить по резонансному волномеру, если у радиолюбителя таковой имеется.
При отсутствии кварца на частоту 31,25 кгц, его можно заменить кварцем на 15,625 кгц. Но в этом случае генератор должен работать в режиме удвоения частоты. Генератор можно построить и без кварца, подобрав соответствующие элементы контура L3C11. Точное значение частоты генерации можно установить по фигурам Лиссажу, сравнивая частоту генератора с частотой колебаний, выделенных, например, из импульсов строчной развертки телевизора при приеме сигналов телецентра (поднесущая частота генератора равна второй гармонике частоты строчной развертки телевизора).
