П. КУРЛАВИЧЮС, А. ГРИГАЛАУСКАС, Радио №2/1970, ст.43

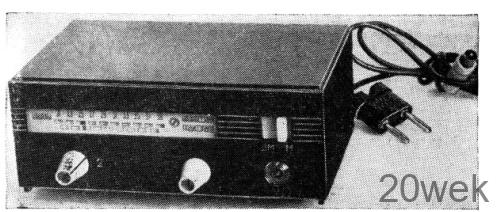

Приставка-селектор каналов типа П-СК-Д-3 предназначена для приема телевизионных программ, передаваемых по каналам ДЦВ диапазона 470—622 МГц. Она работает с телевизорами, которые имеют ВЧ блоки ПТП или ПТК, без их дополнительной переделки. Антенна на вход приставки подключается кабелем с волновым сопротивлением 75 ом. На выход приставки подсоединяются входные цепи ПТП или ПТК метрового диапазона волн, установленного по выбору на первый или второй телевизионный каналы. Размеры приставки — 184,5 × 152 × 75 мм, а вес — не более 1,5 кг. Внешний вид П-СК-Д-3 показан на фотографии в заголовке статьи.

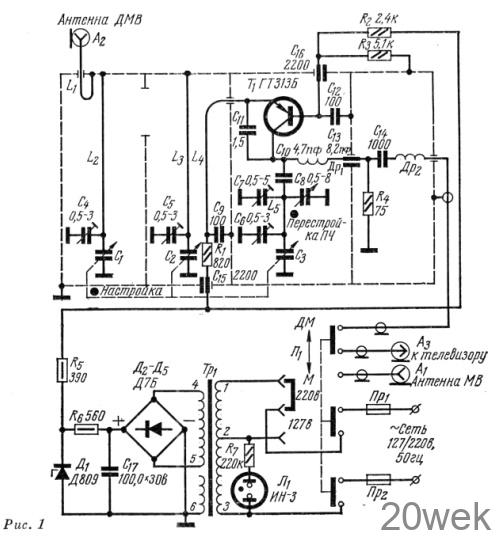

Принципиальная схема (рис. 1). ВЧ блок приставки представляет собой конвертер, преобразующий частоты каналов ДЦВ диапазона в частоты второго или первого каналов метрового диапазона (по выбору), то есть телевизор во время приема с помощью приставки работает как супергетеродин с двойным преобразованием частоты. Первое преобразование происходит в приставке, второе — в блоке ПТП или ПТК телевизора. ВЧ блок приставки состоит из входных цепей, преобразователя на транзисторе T₁ и выходных цепей. На входе стоит перестраиваемый полосовой фильтр (контуры L₂C₁C₄ и L₃C₂C₅). Связь фильтра с антенной осуществляется при помощи петли связи L1. В качестве индуктивностей L2 и L3 применены четвертьволновые отрезки коаксиальных линий. Эти отрезки связаны между собой через щель, прорезанную в экранной перегородке, разделяющей контуры.
Преобразовательный каскад собран на транзисторе Т1 по схеме с общей базой, связь с входными цепями осуществляется петлей связи L4. Для развязки по высокой частоте служит конденсатор С9. Гетеродин преобразователя выполнен по трехточечной схеме с емкостной связью. В качестве индуктивности L5 гетеродинного контура L5 C3 C6 C7 C8 применена полуволновая коаксиальная линия. Контур гетеродина подключен к коллектору транзистора через конденсатор С10. Устойчивая генерация гетеродина во всем рабочем диапазоне частот достигается присоединением конденсатора С11 параллельно емкости Сэ-к транзистора. Для обеспечения правильного расположения несущих частот изображения и звука в тракте ПЧ телевизора при двойном преобразовании частота гетеродина приставки выбрана ниже частоты принимаемого сигнала.
Режим работы транзистора Т1 определяется резисторами R1, R2 и R3. Резистор R4 служит нагрузкой преобразователя. К коллектору транзистора Т1 подключен высокочастотный дроссель Др1, который совместно с результирующей емкостью коллекторной цепи (емкость Ск-б, контура гетеродина и монтажные емкости), а также конденсатором С13 образует П-контур. Резонансная частота этого контура составляет 100—120 МГц. Он способствует некоторому увеличению коэффициента передачи при переключении выхода приставки на промежуточную частоту, соответствующую частотам второго телевизионного канала (59,25—65,75 МГц). Дроссель Др2 уменьшает проникание частоты, генерируемой гетеродином, в выходные цепи приставки. Конденсатор С14 предотвращает короткое замыкание резистора нагрузки R4 через катушки ПТК.
На заводе приставки настраивают так, что принимаемый сигнал преобразуется в частоты второго телевизионного канала (59,25—65,75 МГц). Если на этих частотах работает местный телецентр, который будет мешать приему телепередач в ДЦВ диапазоне, можно получить на выходе приставки частоты первого телевизионного канала (49,75—56,25 МГц), изменив настройку гетероида при помощи подстроечного конденсатора С8.
Перестройка приставки с одного канала в ДЦВ диапазоне на другой осуществляется плавно блоком конденсаторов переменной емкости С1С2С3. Для выравнивания начальных емкостей отдельных конденсаторов блока параллельно им подключены подстроечные конденсаторы С4С5С6.
Приставка питается от выпрямителя, собранного по мостовой схеме на диодах Д2—Д5. Выпрямленное напряжение стабилизировано кремниевым стабилитроном Д1. К части первичной обмотки силового трансформатора Тр1 подключена неоновая лампа Л1, используемая в качестве индикатора включения приставки. Выключатель сети совмещен с переключателем телевизионных антенн (П1).

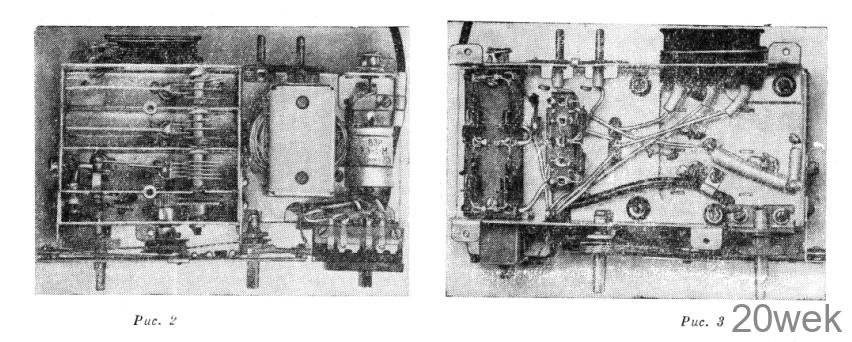

Конструкция. ВЧ блок приставки собран в прямоугольном корпусе, разделенном на четыре отсека внутренними перегородками (рис. 2). В первых двух отсеках размещены четвертьволновые линии L2, L3, антенная петля связи L1 (в первом отсеке) и петля связи с преобразователем L4 (во втором отсеке). В перегородке между первым и вторым отсеком прорезано окно, обеспечивающее необходимую степень связи между линиями L2 и L3 (немного выше критической). В третьем отсеке размещены детали преобразователя и полуволновая линия гетеродина L5, а в четвертом — детали выходных цепей (Др2, R4 и C14) и части механизмов: верньерного и перестройки конденсатора C8.
Через прорези внутренних перегородок проходит ось ротора блока конденсаторов переменной емкости (C1, C2 и C3).
Блок питания приставки собран на отдельном шасси. Сверху шасси (рис. 2) размещены силовой трансформатор, выключатель сети, объединенный с переключателем антенн, индикатор включения и переключатель напряжения сети, а под шасси (рис. 3) выпрямительные диоды, стабилитрон и резисторы блока питания. К шасси при помощи четырех винтов на резиновых амортизаторах прикрепляется ВЧ блок приставки.
Сердечник трансформатора Тр1 собран из стальных пластин УШ-14, толщина набора — 29 мм. Сетевая обмотка трансформатора содержит 2970 витков (1260 витков между выводами 1—2 и 1710 витков между выводами 2—3) провода ПЭВ-1 0,1, а обмотка выпрямителя (выводы 4—5) — 136 витков ПЭВ-1 0,2. Между сетевой обмоткой и обмоткой выпрямителя намотана экранирующая обмотка — 152 витка провода ПЭВ-1 0,1 (вывод 6). Дроссели Др1 и Др2 намотаны без каркасов виток к витку на оправке диаметром 4 мм. Дроссель Др1 содержит 14 витков провода ПЭВТЛ-1 0,31, а Др2 — 13 витков провода ПЭВТЛ-1 0,41.
