Е. Котырев, Радио №2/1970, ст.39
Для получения цветного телевизионного изображения цветоразностные сигналы R—Y, B—Y и G—Y подают на три пушки цветного кинескопа одновременно. При желании воспользоваться черно-белым кинескопом для получения цветного изображения приходится подавать цветоразностные сигналы на его единственную пушку последовательно. Тогда на экране кинескопа получаются черно-белые варианты изображений трех основных цветов. Если между телезрителем и экраном поместить диск-светофильтр с секторами, окрашенными в три основных цвета (R, G и B) и вращать его синхронно со сменой цветоразностных сигналов, то изображение, наблюдаемое через диск, будет цветным. Для того чтобы не было искажений цветопередачи, диск должен вращаться не только синхронно, но и синфазно с коммутацией цветоразностных сигналов.
Светофильтр, выполненный в виде диска, может быть расположен либо непосредственно перед кинескопом (при диаметре экрана 18—23 см), либо (при больших размерах экрана) на удалении 1—2 м от него (см. рисунок в заголовке статьи).
Конструкция цветной телевизионной приставки, предлагаемая вниманию читателей, основана на описанном выше принципе. Эта приставка работает с унифицированными телевизорами III класса УНТ-35, УНТ-47-III («Рекорд-6», «Рассвет», «Рекорд-64», «Рекорд-68», «Весна», «Аэлита»), причем телевизоры подвергаются очень небольшой переделке, которая не отражается на их способности принимать черно-белые передачи.
Блок-схема
Блок-схема приставки совместно с частичной блок-схемой телевизора, к которому она подключена, изображена на второй и третьей страницах вкладки.
Видеоусилитель телевизора при работе его с приставкой используется в качестве канала яркости. Чтобы компенсировать запаздывание сигнала в канале цветности, в видеоусилитель введена электрическая линия задержки на 0,6—0,9 мксек.
Собственно приставка состоит из блока цветности, устройства коммутации цветоразностных сигналов, синхронного двигателя с диском светофильтров и систем питания. Блок цветности выполняет такие же функции, как и блок промышленного цветного телевизора с тем же названием и построен по аналогичной схеме. Устройство коммутации цветоразностных сигналов осуществляет последовательную подачу цветоразностных сигналов на модулирующий электрод кинескопа синхронно со сменой полукадров изображения и светофильтров вращающегося диска.
Это устройство состоит из малогабаритного трехфазного генератора синусоидального напряжения частоты 16 2/3 гц, соединенного эластичной муфтой (ЭМ) с синхронным двигателем (СД) и трех одинаковых узлов коммутации цветоразностных сигналов ER-Y, EB-Y и EG-Y. Каждый узел состоит из триггера Шмитта и коммутирующего каскада. Триггеры Шмитта предназначены для формирования коммутирующих импульсов прямоугольной формы длительностью 1/50 сек с периодом 3/50 сек из синусоидальных напряжений трехфазного генератора 3ФГ. Режим работы триггеров подобран так, что длительность вырабатываемых ими прямоугольных импульсов равна 1/3 периода синусоидального напряжения трехфазного генератора. Так как коммутирующие каскады, следующие за триггерами, имеют общую нагрузку и открываются поочередно с частотой 16 2/3 гц, то результирующая частота коммутации равна частоте полукадров (50 гц). Для перехода от приема черно-белого изображения к цветному и обратно в цепь модулирующего электрода кинескопа телевизора введен переключатель П.
Синхронный двигатель служит для вращения как трехфазного генератора, так и диска светофильтров (СФ), которое должно осуществляться синхронно и синфазно с коммутацией цветоразностных сигналов. Назначение диска светофильтров описано выше. В блоке питания синхронного двигателя короткие импульсы обратного хода кадровой развертки преобразуются в синусоидальные колебания с частотой 50 гц и мощностью, достаточной для приведения его в движение. Скорость вращения ротора синхронного двигателя (в том случае, если диск светофильтров имеет три сектора) — 1000 об/мин.

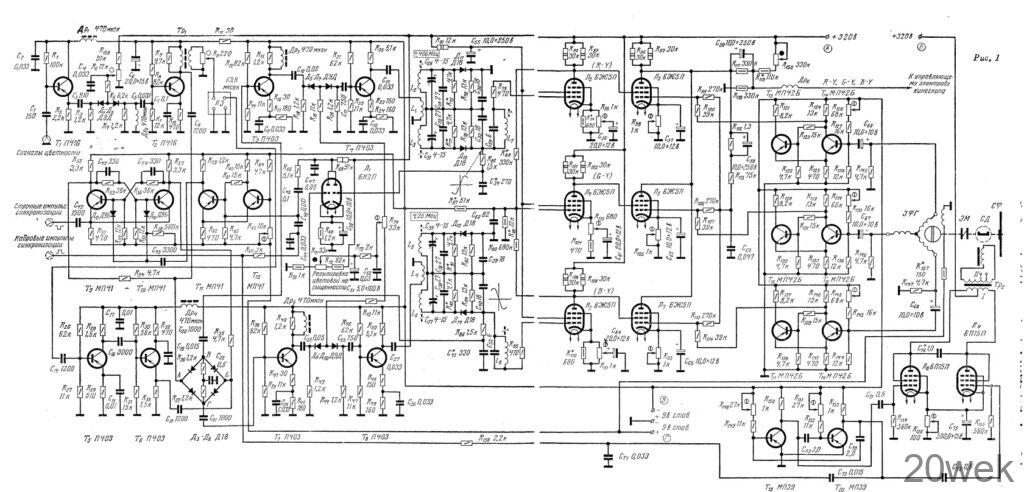

Принципиальная схема приставки без устройства выделения цветоразностных сигналов изображена на рис. 1. (Этот рисунок и все последующие приведены в texte статьи). Блок цветности собран на транзисторах Т1—Т12, диодах Д1—Д16 и лампах Л1, Л2, Л4, Л6, устройство коммутации цветоразностных сигналов — на транзисторах Т13—Т18, лампах Л3, Л5, Л7 и трехфазном генераторе 3ФГ, блок питания синхронного двигателя — на транзисторах Т19, Т20 и лампах Л8, Л9.

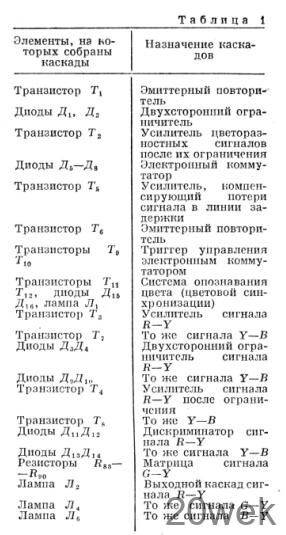

Здесь (в табл. 1) перечислено лишь назначение каскадов блока цветности, так как их работа подробно описана в статье Б. Хохлова «Декодирующее устройство» («Радио», 1968, № 2, стр. 17—19 и 24).
Переменные резисторы, имеющиеся в блоке цветности, служат для следующих целей: R71 — для регулировки цветовой насыщенности изображения (ручка этого потенциометра выведена на переднюю панель); R74 — для балансировки усиления каналов R—Y и Y—B; R95, R103 и R111 — для раздельной регулировки усиления по каждому цветовому каналу (динамического балансирования цвета). Контуры L7C54 и L8C53 настроены на частоты цветовых поднесущих (fR-Y — 4,406 Мгц и fB-Y — 4,25 Мгц) и выполняют функции режекторных.
Приспособление для запирания блока цветности во время приема черно-белых передач, обычно совмещаемое с системой опознавания цвета, здесь отсутствует, так как предполагается, что приставка после окончания цветной программы будет выключаться целиком путем отключения питания.
Последовательная подача цветоразностных сигналов ER-Y, EG-Y и EB-Y на модулирующий электрод кинескопа осуществляется при помощи трехфазного генератора 3ФГ и трех триггеров Шмитта на транзисторах T13T14, T15T16 и T17T18. Синусоидальные напряжения, поступающие с трехфазного генератора, последовательно опрокидывают триггеры. Прямоугольные коммутирующие импульсы с выходов триггеров поступают на управляющие сетки ламп Л3, Л5 и Л7 и поочередно отпирают их (в исходном положении эти лампы заперты). Экранирующие сетки этих ламп связаны непосредственно с анодами выходных ламп Л2, Л4 и Л6 блока цветности. Лампы Л3, Л5 и Л7 имеют общий резистор нагрузки R96R97. Напряжение, снимаемое с нагрузки и подводимое к модулирующему электроду кинескопа, будет иметь результирующую частоту коммутаций, равную частоте полукадров (50 гц).
Переменные резисторы R126, R134 и R142 служат для установки таких режимов работы триггеров Шмитта, при которых длительность формиражения (статического балансирования цвета).

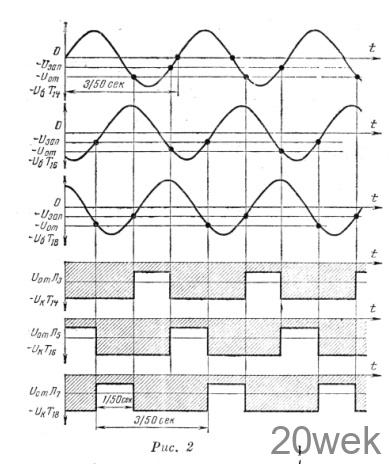

На рис. 2 приведены графики, иллюстрирующие работу коммутирующего устройства.
В симметричном мультивибраторе на транзисторах Т19 и Т20 импульсы обратного хода кадровой развертки преобразуются и приобретают форму, близкую к меандру. Далее эти импульсы усиливаются в оконечном двухтактном усилителе на лампах Л8 и Л9, включенных триодами для получения большей мощности. Общий переменный резистор (R106), установленный в катодных цепях Л8 и Л9, служит для подбора правильного режима работы каскада. Усиленные импульсы служат для питания синхронного двигателя и подаются на него через трансформатор Тр2. Параллельно первичной обмотке Тр2 подключен конденсатор С76, благодаря которому эта обмотка будет настроена в резонанс на частоту 50 гц, и подводимые к обмотке колебания приобретут форму, близкую к синусоидальной.

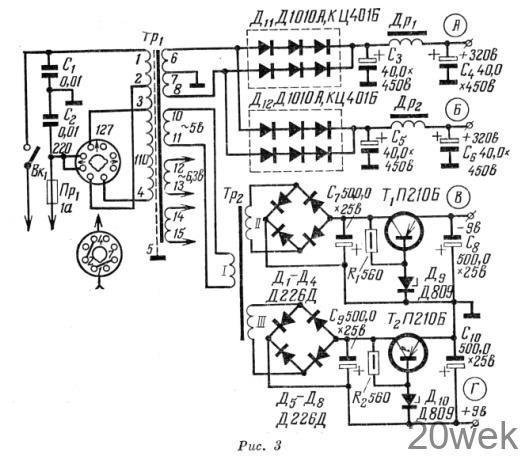

Блок питания приставки (см. схему на рис. 3) состоит из четырех выпрямителей: двух параллельно включенных двухполупериодных с выходным напряжением +320 в на кремниевых диодных столбах Д1010А каждый и двух мостовых стабилизированных выпрямителей на диодах Д226Д с выходным напряжением —9 в и +9 в.
