Схема АРУ для SSB
За рубежом (Радио №2/1963 ст.52)
Описываемая схема обеспечивает быстрое нарастание напряжения АРУ, время действия напряжения АРУ около 0,12 сек (при этом напряжение АРУ не будет следовать за низкочастотным сигналом) и быстрое затухание напряжения АРУ после исчезновения сигнала. Это устройство хорошо работает, если соблюдены следующие требования: полное входное сопротивление со стороны детектора или усилителя АРУ меньше 10 ком; выходное полное нагрузочное сопротивление цепи АРУ — 2 Мом или более; напряжение АРУ всегда отрицательно и не превышает — 10 в; напряжение источника питания составляет — 23 в. Если же напряжение источника более — 23 в, в схему нужно добавить сопротивление R11, величину которого можно рассчитать по формуле:

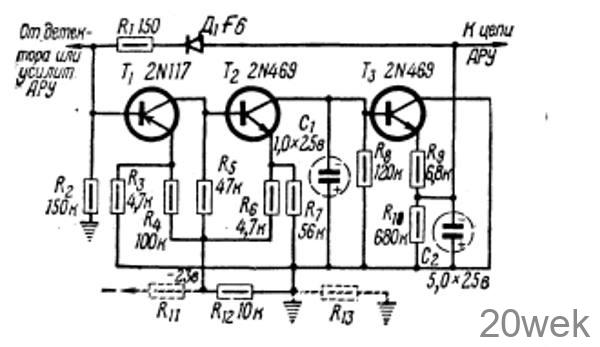

При напряжении АРУ от 0 до — 1 в транзисторы T1 и Т2 заперты, а Тз открыт. Параллельно транзистору Т3 включен конденсатор С2, который заряжается до пикового значения напряжения АРУ через диод Д1. Этот конденсатор при любом напряжении, создаваемом на нем, быстро разряжается через Т3. При включении диода, показанном на схеме,
конденсатор С2 не может разрядиться через транзистор Т3 или детектор АРУ. Когда напряжение АРУ превышает — 1 б, транзисторы Т1 и Т2 открываются и на сопротивлении R8 создается напряжение, равное -22 в. Это напряжение приложено к базе транзистора Т3 и запирает его. В этом случае конденсатор С2 может разрядиться только через сопротивление R10, что обеспечивает очень большую постоянную времени разряда конденсатора; поэтому, когда транзистор Т3 заперт, напряжение АРУ во время приема сигнала остается относительно постоянным. При передаче речи транзистор Т3 остается запертым. Когда сигнала нет, конденсатор С1 разряжается через сопротивление R8, и напряжение на базе транзистора Тз приблизительно через 0,12 сек уменьшается до уровня напряжения на эмиттере. Транзистор отпирается, конденсатор С2 быстро разряжается через него и напряжение АРУ пропадает.
Для некоторых приемников требуется небольшое смещение в цепи АРУ даже при отсутствии сигнала, тогда в схему АРУ нужно добавить сопротивление R13. Величину сопротивления R1з можно определить по формуле:
ОТ РЕДАКЦИИ. В этой схеме вместо транзистора 2N117 можно использовать П104—П106, вместо 2N469 — транзисторы П101—П102. В качестве диода Д1 можно использовать диод любого типа.
