Простой двухтактный усилитель НЧ
Этот двухтактный усилитель имеет практически прямолинейную частотную характеристику в области 25— 15 000 гц и выходную мощность 8 вт, что достигается при помощи только двух ламп.
Усилитель построен на двух лампах ECL82 (триод-пентоды). Для того чтобы получить на выходе усилителя максимальную выходную мощность (8 вт), на его вход нужно подать переменное напряжение 500 мв. При этом коэффициент нелинейных искажений будет составлять 10%. При уменьшении выходной мощности коэффициент нелинейных искажений снижается до 2—3%. Принципиальная схема усилителя приведена на рис. 1.

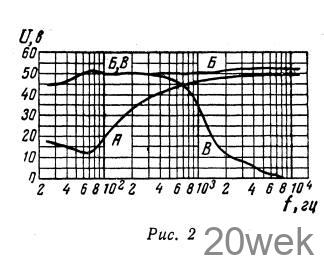

Кроме цепи регулировки тембра, схема усилителя не имеет каких-либо особенностей. Анод лампы каскада предварительного усиления гальванически связан с сеткой фазовращателя, благодаря чему низшие звуковые частоты не ослабляются. Оригинальна схема регулятора тембра, которая дает возможность ослаблять в положении Л движка потенциометра R4 низшие частоты на 14 дбу а в положении В движка — высшие частоты на 20 дб. В качестве потенциометра R4 регулятора тембра применено переменное сопротивление с отводом (для компенсированных регуляторов громкости). Сопротивление это имеет общую величину 1,3 Мом с разделением по участкам: А—Б—1 Мом и Б—В— 300 ком. Частотные характеристики усилителя в различных положениях регулятора тембра показаны на рис. 2.
«Radio und Fernsehen» М 19, 1962 г.
ОТ РЕДАКЦИИ: Этот усилитель может быть легко повторен. Лампы ECL82 можно заменить на 6ФЗП; в качестве выходного трансформатора Tp1 использовать трансформаторы радиограммофона «Концерт-ный-2» или приемников «Люкс», «Дружба» (данные см. на 3-й странице обложки «Радио» № 10, 1962 г.). Для переменного сопротивления R4 регулятора тембра пригоден регулятор громкости приемника «Аккорд».
