А. БОНДАРЕНКО, Н. БОНДАРЕНКО, Радио №8/1969, ст.31
Радиостанция предназначена для связи в полевых и стационарных условиях. Она малогабаритна, имеет малый вес, транспортабельна. Крайняя простота схемы и отсутствие дефицитных деталей дает возможность изготовить ее радиолюбителю средней квалификации.
Радиостанция собрана по трансиверной схеме. Задающий генератор, утроитель, выходной контур и антенна используются как в режиме приема, так и в режиме передачи. Приемник собран по схеме суперсверхрегенератора с промежуточной частотой 30 МГц (более точно промежуточная частота выбирается при настройке).
Вращающееся антенное устройство радиостанции состоит из параболического отражателя с горизонтальным размером 50 см и вертикальным — 26 см.
Принципиальная схема радиостанции приведена на рис. 1 в тексте. Задающий генератор передатчика работает на частотах 1880—1890 МГц на лампе Л₁ и коаксиальном резонаторе L₁. Утроитель частоты собран на диоде Д₁. Коаксиальный резонатор L₂ настроен на среднюю частоту диапазона (5660 МГц). Связь утроителя с контуром производится с помощью витка связи, которым является сам диод Д₁. Снимаемое с контура L₂ напряжение через коаксиальный волновод подается на облучатель антенны. Модулятор собран на составном транзисторе Т₃ — Т₄.
Приемник радиостанции работает следующим образом. Принятый антенной сигнал поступает в коаксиальный резонатор L₂. Таким образом напряжение сигнала и напряжение гетеродина оказываются приложенными к диоду Д₁. Разностная частота, выделяемая с помощью контура L₄ C₁, подается на первый усилитель ПЧ, собранный на транзисторе Т₁. Далее сигнал поступает на сверхрегенеративный детектор на транзисторе Т₂. Продетектированный сигнал усиливается усилителем НЧ на транзисторах Т₇ — Т₁₁.
Возможность применения трансиверной схемы обусловлена выбором режима работы лампы задающего генератора. Известно, что для работы радиостанции как в режиме приема, так и в режиме передачи, на одной и той же частоте, необходимо, чтобы частота гетеродина для приема была отлична от частоты передатчика на величину ПЧ. В данной радиостанции частота колебаний задающего генератора при переходе на передачу увеличивается из-за увеличения анодного тока лампы (при замыкании резистора R₁₁).
Настройка радиостанции осуществляется с помощью емкостного зонда B₁. Поворота B₁ на 180° достаточно для перекрытия диапазона.
Детали. Коаксиальный резонатор L₂ собирается из анодного и катодного плунжеров от резонатора лампы 6С21Д. В плунжеры впаиваются посеребренный стержень и настроечный винт, после чего они стыкуются и пропаиваются. Волноводы подпаиваются к корпусу. При отсутствии резонаторов от 6С21Д допустимо изготовление контура из бронзы или листового металла. Добротность резонатора не должна обеспечивать полосу пропускания уже 35—40 МГц.

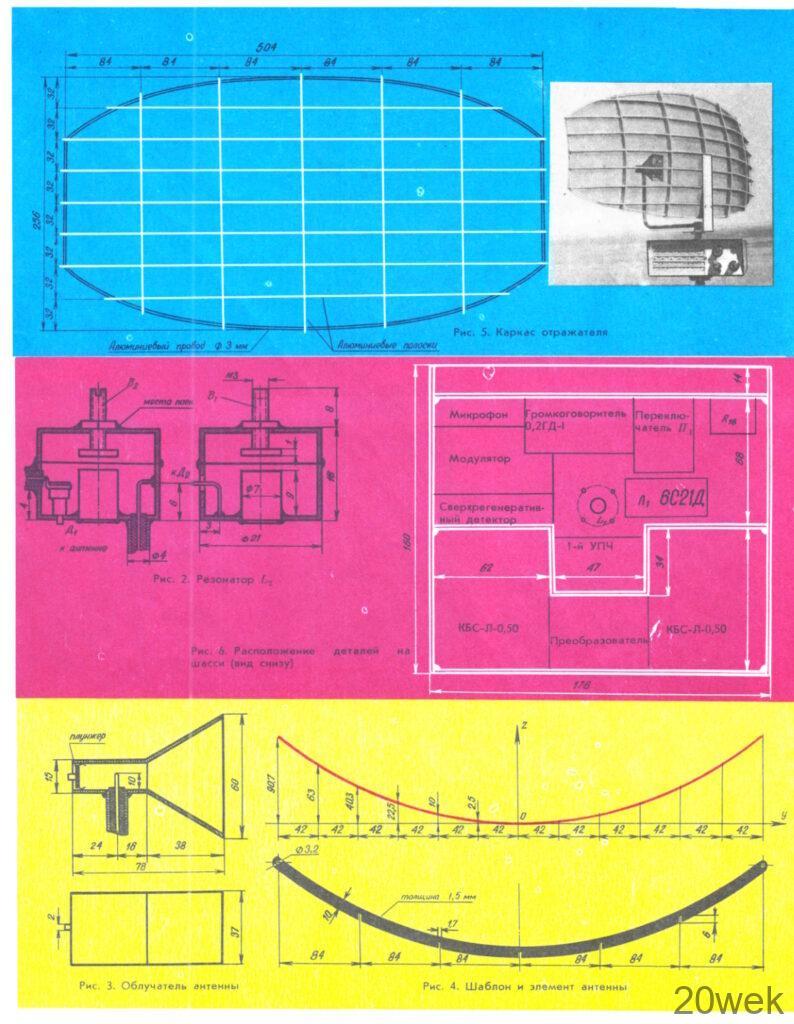

Антенна радиостанции съемная и устанавливается на корпусе с помощью высокочастотного коаксиального скользящего разъема. Облучатель антенны представляет собой рупор с расширенной вертикальной частью (рис. 3 на вкладке). Для настройки облучателя имеется подвижный плунжер. Изготавливают облучатель из посеребренной листовой меди 0,5—1,5 мм, швы рупора тщательно пропаивают.
Изготовление отражателя начинают с вычерчивания на плотном картоне параболы с фокусным расстоянием 17,5 см (рис. 4 на вкладке). По данному шаблону вырезают полоски из листового алюминия толщиной 1—1,5 мм. Щели в них пропиливают таким образом, чтобы вертикальные и горизонтальные полоски входили друг в друга свободно и плоскости их были параллельны фокальной оси параболы. Собрав каркас отражателя (рис. 5 на вкладке), с помощью проволочек укрепляют металлическую сетку (с ячейками 1—4 мм) в виде горизонтальных полос шириной 35 мм. Отражатель крепят на антенном разъеме с помощью угольника таким образом, чтобы он мог перемещаться в горизонтальной плоскости относительно облучателя антенны при настройке.
Генератор собран на базе резонатора с лампой 6С21Д. Предварительно резонатор настраивают на частоту 1885 МГц, подгоняя анодный резонатор и проверяя диапазон 1880—1890 МГц. Положение катодного плунжера регулируют для достижения максимальной выходной мощности.
В качестве задающего генератора используют готовый резонатор с лампой 6С21Д без переделки. Перед установкой генератора следует предварительно «вогнать» его в диапазон, для чего, собрав временно схему питания лампы и контролируя частоту генерируемых колебаний по волномеру, уменьшают длину анодного резонатора для получения частоты 1885 МГц. Проверяют перекрытие по диапазону 1880—1890 МГц; изменяя положение катодного плунжера резонатора, находят такое, при котором отдаваемая мощность будет максимальной.
Катушки L₃, L₄, L₅ — бескаркасные, намотаны принудительным шагом (0,3—0,5 мм) посеребренным проводом 1,0 мм. Катушка L₃ содержит 3 витка, L₄ — 12 витков, L₅ — 8 витков. Отвод в катушке L₄ сделан от первого витка, считая от заземленного конца. Внешний диаметр всех катушек — 8 мм.
Дроссели Др₁ и Др₂ намотаны на резисторах ВС-0,5 1,0 Мом проводом 0,12 мм до заполнения.
Трансформатор Тр₁ намотан на сердечнике от выходного трансформатора для карманных приемников. Первичная обмотка содержит 80 витков ПЭВ 0,1, вторичная — 3500 витков ПЭВ 0,05.
Трансформатор Тр₂ намотан на сердечнике из пластин Ш 5; толщина набора — 0,5 см. Первичная обмотка содержит 100 витков ПЭВ 0,6, вторичная — 1150 витков ПЭВ 0,18.
Трансформатор Тр₃ намотан на ферритовом Ш-образном сердечнике сечением 0,5 см². Первичная обмотка содержит 96 витков провода ПЭВ 0,8 с отводами от 36, 48, 60 витков. Вторичная обмотка — 1200 витков провода ПЭВ 0,2.
Радиостанция смонтирована на П-образном шасси из дюралюминия толщиной 1—2 мм со съемным дном. Источник питания 8 в (6 батарей КБС-Л-0,50) и преобразователь отделены от остальной части схемы перегородкой (рис. 6 на вкладке). Угольный микрофон и громкоговоритель укреплены на передней панели, плата усилителя НЧ установлена непосредственно на громкоговорителе и крепится к передней панели с помощью двух винтов. Лампа Л₁ с резонатором установлена на изолированном основании и крепится к нему с помощью хомутиков. На переднюю панель радиостанции выведены ручки: переключателя П₁ «прием-передача», настройки радиостанции (винт B₁, удлиненный изолирующей ручкой) и резистора R₁₈.
Настройку радиостанции начинают с проверки генерации задающего генератора. Затем с помощью волномера более точно настраивают задающий генератор на диапазон 1880—1890 МГц (передвижением анодного плунжера). Подключив антенну, предварительно настраивают резонатор L₂ (подстроечным винтом B₂) по показаниям индикатора напряженности поля, установленного перед облучателем (переключатель П₁ в положении передача). Приступают к подбору сопротивления резистора R₁₁, для чего временно заменяют его переменным. Контролируя уход частоты задающего генератора по волномеру, изменяют сопротивление до тех пор, пока уход частоты не составит 10 МГц. Полученное сопротивление замеряют, и в схему впаивают постоянный резистор.
Установив индикатор напряженности поля на фокальной оси параболы на расстоянии 70—80 см, перемещением отражателя антенны находят такое положение, при котором излучение вперед будет максимальным. Перемещая плунжер в облучателе, находят максимум излучения. После этого, постепенно укорачивая штырь в облучателе антенны, определяют его длину, при которой излучение будет максимальным.
В заключение настройки (при связи с корреспондентом) подстроечным винтом B₂ подстраивают резонатор L₂ по максимуму приема.
Радиостанция была испытана на связь с радиостанцией UA3TN. Связь с RS 57 в обе стороны проходила на расстоянии до 1 км.
