Радио №1/1970, ст.60

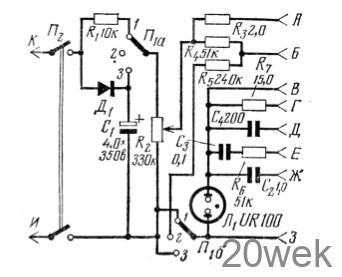

Устройство, схема которого приведена на рисунке, может быть использовано в радиолюбительской практике как пробник с многоцелевым назначением. Несмотря на то, что его индикатором служит обычная неоновая лампочка, им можно определять наличие постоянного и переменного напряжения, приблизительно оценивать величину сопротивлений резисторов и емкость конденсаторов, проконтролировать прохождение сигнала по цепям ВЧ и НЧ усилителей и др.
Проверку наличия постоянного или переменного напряжения проводят с помощью пробника в следующем порядке: переключатель П1 устанавливают в положение 2, испытуемое напряжение подводят к гнездам Б-В (нижний предел напряжения определяется напряжением зажигания Л1, верхний — 300 в) или к гнездам Б-Г (300 в —15 кв). Свечение лампочки указывает на наличие напряжения.
При проверке сопротивления резисторов переключатель П1 устанавливают в положение 3. На гнезда К-И подают напряжение от сети. Гнезда Б-В закорачивают перемычкой. Переменным резистором R2 устанавливают наибольшую яркость свечения неоновой лампочки. Затем вместо перемычки подключают исследуемый резистор. Яркость свечения уменьшается. Заменяя неизвестный резистор каким-либо эталонным и сравнивая яркость свечения лампочки, можно приближенно оценить величину сопротивления.
Проверка емкости конденсаторов до 1 мкф можно проводить при наличии головных телефонов, которые подключают к клеммам Д-З. Переключатель устанавливают в положение 3 при питании от сети или в положение 1 при питании от выпрямителя. Гнезда Б-В закорачивают, между выводами В-З присоединяют испытуемый конденсатор. Образуется релаксационный генератор, генерирующий напряжение звуковой частоты, тон которого слышен в телефоне. Сравнивая частоту звучания при подключенном эталонном конденсаторе можно оценить емкость неизвестного конденсатора.
Контроль прохождения сигнала в усилителях ВЧ и НЧ проводят следующим образом. К зажиму Г присоединяют плюсовой провод источника питания усилителя, к зажиму З минусовой, а Ж и З соединяют перемычкой. Образуется релаксационный генератор, напряжение которого содержит большое число гармонических составляющих. Касаясь поочередно сеток ламп щупом, присоединенным к зажиму Д, и прослушивая сигнал в громкоговорителе, можно проверить прохождение сигнала и отыскать неисправность в усилителе.
«Funkamateur», 1968, № 12.
От редакции. В качестве индикатора можно применить неоновые лампочки разных типов, например МН-3. Диод Д1 — Д226Б.
Детали можно заменить доступными современными компонентами.
Диод Д1 (в оригинале Д226Б)
Оригинальный диод рассчитан на обратное напряжение 400 В и ток 300 мА.
- Современный аналог: 1N4007 (выпрямительный диод, рассчитан на 1000 В и 1 А). Это самый популярный, дешевый и надежный вариант.
Неоновая лампа Л1 (в тексте МН-100 или МН-3)
Советские лампы МН-100 и МН-3 — это миниатюрные неоновые индикаторы с напряжением зажигания около 60–85 В.
- Современный аналог: Любая стандартная индикаторная неоновая лампа без встроенного резистора. Например, серии NE-2 (C2A) или NE-2H (высокой яркости). Также подойдут неоновые индикаторы от старых бытовых выключателей с подсветкой или чайников (главное — аккуратно извлечь саму колбу без резистора, если он припаян снаружи).
Конденсатор C1 (4.0 мкф х 350 В)
Бумажные или электролитические конденсаторы прошлых лет сейчас использовать не стоит из-за их высыхания и больших габаритов.
- Современный аналог: Подойдет любой малогабаритный электролитический конденсатор емкостью 4.7 мкф на напряжение не менее 400 В (лучше 450 В для надежности). При подключении обязательно соблюдайте полярность, указанную на схеме.
