ПРИБОРДЛЯ ПРОВЕРКИ ТЕЛЕВИЗОРОВ

К. Самойликов, Радио №6/1964, ст.27

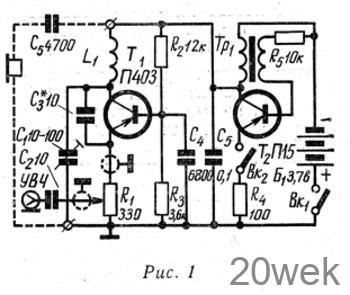

Малогабаритный прибор на тран­зисторах, схема которого изоб­ражена на рис. 1, позволяет: про­верять и настраивать усилители ВЧ и ПЧ телевизора, определять ширину полосы пропускания этих усилителей, проверять линейность изображения по вертикали, а также низкочастотную часть телевизора (ис­пользуя модулятор прибора так, как показано пунктиром на рис. 1).

ВЧ генератор прибора выполнен на транзисторе П-403 (Т1) по схеме с заземленной базой. Он работает в диапазоне 26—68 Мгц. В качестве конденсатора переменной емкости C1 использован подстроечный кон­денсатор КПК-2 10—100 пф. Для проверки усилителей ВЧ в телеви­зионных каналах начиная с третьего используется напряжение гармоник генерируемой частоты. Высокоча­стотное напряжение подается на вы­ходное гнездо прибора с переменного сопротивления R1 в цепи эмиттера транзистора Т1. Шкала R1 програ­дуирована в условных единицах.

Модулятор прибора выполнен на транзисторе П15(T2) по схеме с ин­дуктивной обратной связью. Моду­лирующее напряжение частотой 4004-500 гц подается на коллектор и базу транзистора T1. Когда в моду­ляции ВЧ колебаний нет надобности, модулятор можно отключить выключателем Вк2. Прибор питается от батареи КБС-Л-0,5 и потреб­ляет ток около 10 ма (в том числе модулятор — 8 ма).

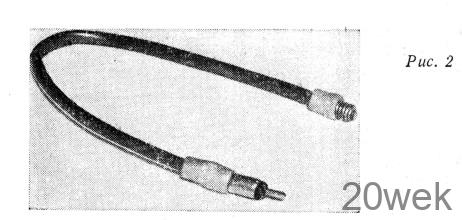

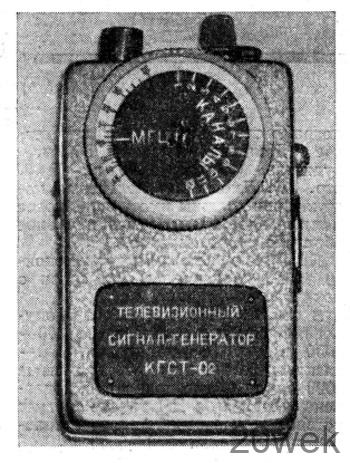

Прибор собран в плоском футляре карманного фонаря. В качестве выключателя питания Bki исполь­зуется выключатель, имеющийся в футляре. Конденсатор КПК-2 рас­полагается в отверстии, из которого предварительно нужно вынуть стек­ло. Выходное ВЧ гнездо можно сде­лать из цоколя миниатюрной лампы накаливания. Конструкция выход­ного ВЧ кабеля показана на рис. 2. Батарея КБС-Л-0,5 размещается на месте, отведенном для нее в футляре. В качестве Tp1 использо­ван входной трансформатор от слу­хового аппарата. Возможно также применение других малогабаритных трансформаторов НЧ. Переменное сопротивление R1 — типа СПО 0,5.

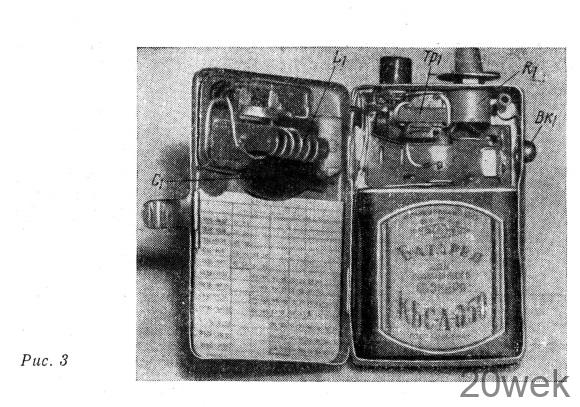

Размещение деталей прибора видно на фотоснимке (рис. 3). Катушка Li намотана на каркасе из полистирола или органического стекла диаметром 8 мм и длиной 30 мм. Она содержит 8 витков голого медного провода диаметром 0,8 мм, намотанного с принудительным шагом. К конден­сатору КПК-2 приклеен диск из тонкого органического стекла с риф­лением по торцу и шкалой настроек. На шкале в пределах одной полуок­ружности указаны частоты основ­ного диапазона (26—68 Мгц), а в пределах другой сделаны 12 рисок, каждая из которых соответствует средней частоте одного из двенад­цати телевизионных каналов. В пределах основного диапазона частот построенный прибор градуи­руют при помощи гетеродинного ин­дикатора резонанса (ГИР) или при­бора для настройки телевизоров (ПНТ). Риски, соответствующие сред­ним частотам телевизионных кана­лов, наносят пользуясь эталонным телевизором. Прибор присоединяют к входному гнезду заведомо исправ­ного и правильно настроенного теле­визора. Ручку конденсатора наст­ройки гетеродина в ПТ К этого теле­визора устанавливают в среднее положение и вращают диск, при­клеенный к ротору конденсатора Ci прибора, до тех пор, пока на экране эталонного телевизора не появится самое контрастное изображение по­лос. В этом положении диска кон­денсатора частота генератора (или ее гармоника) будет соответствовать средней частоте телевизионного ка­нала.

Работа с прибором очень проста. Выходной штекер прибора встав­ляют в антенное коаксиальное гнездо телевизора, ставят ручку конденса­тора настройки гетеродина ПТ К те­левизора в среднее положение. Пе­реключая

телевизор на прием раз­личных каналов, устанавливают

диск конденсатора С₁ прибора на этот же канал (по риске) и прове­ряют, будет ли изображение полос на экране наиболее контрастным. Если самое контрастное изображе­ние получится тогда, когда риска на диске конденсатора Ci прибора сдвинута с нормального положения, то в испытываемом телевизоре расст­роен ПТК или усилитель ПЧ. Когда риска находится в стороне от нор­мального положения на одном или нескольких телевизионных кана­лах, то расстроен ПТК, а когда на всех каналах — расстроен усили­тель ПЧ.

О линейности по вертикали мож­но судить по полосам на экране те­левизора. При хорошей линейности все они должны иметь одинаковую ширину

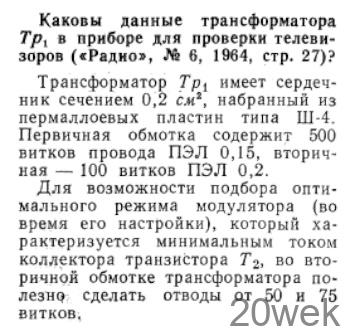

­Радио №11/1964, ст.65
