Маленькая радиола

Радио №11/1964, ст.61

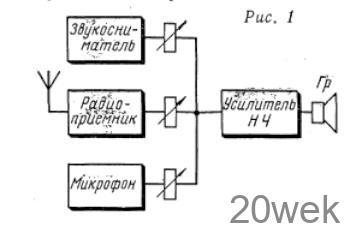

Блок-схема радиолы приведена на рис. 1. Оконечный усилитель радиолы может работать от звуко­снимателя, небольшого радиоприем­ника и микрофона. Конструкция и схема отдельных элементов радиолы настолько просты, что их может пов­торить любой радиолюбитель

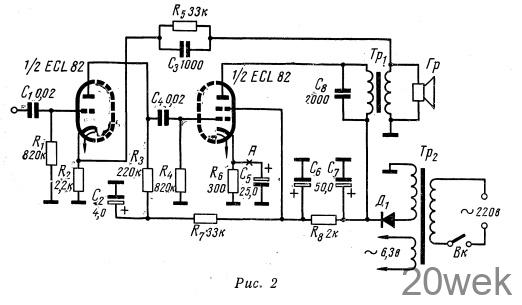

Принципиальная схема усилителя НЧ приведена на рис. 2. Он собран на лампе ECL82. Усилитель напря­жения выполнен на триодной части этой лампы, а усилитель мощно­сти — на пентодной. Весь усилитель охвачен отрицательной обратной связью, напряжение которой со вто­ричной обмотки выходного трансфор­матора через цепочку подается в катодную цепь триодной части лампы ECL82. Питается усилитель НЧ от селе­нового выпрямителя приемника «Fi­garo».

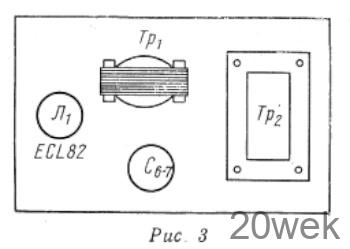

Усилитель смонтирован на алю­миниевом шасси. Размещение основ­ных деталей сверху шасси показано на рис. 3. Силовой трансформатор можно намотать на сердечнике с се­чением железа 8 см². Его сетевая об­мотка должна содержать 1100 вит­ков провода ПЭЛ 0,35, анодная — 1000 витков провода ПЭЛ 0,15 и “обмотка накала — 32 витка провода ПЭЛ 0,6.

Регуляторы громкости радиолы вы­несены в отдельный блок. Схема включения регуляторов громкости показана на рис. 4. В качестве регурегу­ляторов громкости использованы ло­гарифмические потенциометры соп­ротивлением 0,5 Мом. Смонтирова­ны они на специальной планке тол­щиной 0,5—1 мм. (рис. 5). При таком способе крепления потенциометры надежно экранированы.

Приемник радиолы можно выпол­нить на одном транзисторе по схеме, приведенной на рис. 6. Для приема программы радиостанции «Варша­ва — 1» катушка L₁ должна содер­жать 300 витков, а Ь₂ — 20 витков провода ПЭЛ 0,2. Для приема дру­гих радиостанций число витков этих катушек нужно подобрать заново. При настройке приемника антенну следует ориентировать по максимуму громкости.

Приемник может питаться само­стоятельно от батареи напряжением 4,5 в. Кроме того, его можно подклю­чить к усилителю, для этого минусо­вой провод (см. рис. 6) нужно сое­динить с шасси усилителя, а плюсо­вой — с катодом пентодной части лампы ECL82 (точка А на схеме рис. 2).

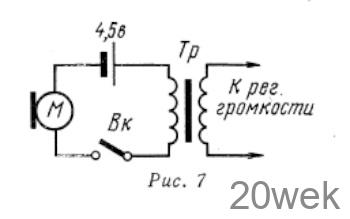

Схема включения микрофона пока­зана на рис. 7. Данные микрофон­ного трансформатора определяются типом примененного микрофона.

Громкоговоритель можно приме­нить любой с сопротивлением зву­ковой катушки 4—8 ом, например громкоговоритель типа ГД18—132. Конструктивное оформление радиолы зависит от индивидуальных возмож­ностей радиолюбителя.

От редакции: Лампу ECL82 можно заменить отечественной лампой 6ФЗП. В выпрямителе можно ис­пользовать два последовательно включенных диода Д7Ж- Выходной трансформатор подойдет от радиолы «Рекорд-60» или другого аналогич­ного приемника. Громкоговоритель можно применить типа 1 ГД-18 или 1ГД-9.
