Прибор для налаживания телевизоров

Ю. СКРИПНИКОВ, Радио №2/1967, ст.18

Предлагаемый генератор облегчает налаживание телевизора в лю­бительских условиях при от­сутствии промышленных приборов. Он позволяет проконтролировать ли­нейность разверток, определить их частоту, а также проверить прохож­дение сигнала по всему ВЧ тракту. Модуляционная частота (400 гц) мо­жет быть использована для проверки и налаживания НЧ тракта теле­визора.

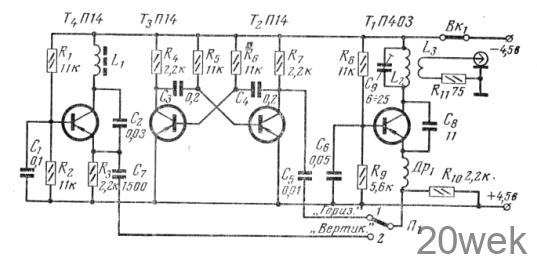

Принципиальная схема генерато­ра приведена на рисунке. Факти­чески он состоит из трех генера­торов: несущей частоты, вертикаль­ных полос и горизонтальных полос. Генератор несущей частоты выполнен на транзисторе П403 (Т1) по схеме с емкостной обратной связью. Коле­бательный контур включен в цепь коллектора транзистора. Его резо­нансная частота устанавливается рав­ной несущей частоте изображения первого телевизионного канала и определяется индуктивностью катуш­ки L₂ и емкостью конденсатора С₉. Глубина положительной обратной связи подбирается изменением ем­кости конденсатора С₈. База транзи­стора заземлена по переменному току через конденсатор С_б. Моду­ляция несущей частоты осуществ­ляется в эмиттерной цепи транзи­стора, Т1. Дроссель Др₁ является заградительным. Напряжение ВЧ поступает на выходной коаксиаль­ный разъем через катушку связи L₃. Резистор R₁₁ на выходе генератора препятствует возникновению стоячих волн в соединительной линии между генератором и телевизионным при­емником.

Генератор вертикальных полос вы­полнен на транзисторе П14 (Т₄) по схеме с емкостной обратной связью. Частоту генератора, которая должна быть равна 156 кгц (в этом случае на экране телевизора получается десять вертикальных полос), определяет ин­дуктивность катушки и ее соб­ственная емкость. Выходное напря­жение генератора снимается с эмит­тера транзистора Т₄ и подводится к контакту 2 переключателя П1 через разделительный конденсатор С₇.

Генератор горизонтальных полос выполнен на транзисторах П14 (Т₂, Т₃) по схеме симметричного мульти­вибратора. Частота колебаний муль­тивибратора выбирается равной 400 гц и определяется параметрами цепей R₅С₃, R₆С₄. При частоте мультивиб­ратора 400 гц на экране телевизора получается восемь горизонтальных полос. С одного из плеч мульти­вибратора через конденсатор С₅ вы­ходные импульсы подводятся к кон­такту 1 переключателя П1.

Прибор собран в прямоугольном металлическом кожухе размерами 65x25x130 мм. Все детали его смонтированы на гетинаксовой плате толщиной 1,5 мм. На лицевой панели прибора размещены переключатель П1, выключатель питания Вк₁ и разъем для подключения выходного кабеля.

В приборе использованы транзи­сторы, имеющие В не менее 20. Катушка L₁ выполнена на ферри­товом кольце Ф-2000 с наружным диаметром 17 мм и содержит 11 вит­ков провода ПЭВ 0,35. Катушка L₂ намотана на полистироловом кар­касе диаметром 9 мм и содержит 8 витков провода ПЭВ 0,25, катушка L₃ намотана поверх катушки L₂ тем же проводом. Она имеет 3 витка. Дроссель Др₁ намотан на резисторе ВС-0,25 с сопротивлением не менее 1 Мом проводом ПЭВ 0,1 до запол­нения каркаса резистора. В качестве переключателя П₁ и выключателя питания Вк₁ используются тумблеры на два положения. Питание прибора осуществляется от батареи напряже­нием 4,5 в. Потребление тока не превышает 10 ма.

Работа с прибором заключается в следующем. Отрезком кабеля длиной 20—30 см прибор подключается к антенному гнезду телевизора. Вклю­чается питание, и переключатель П₁ ставится в положение «Гориз.». При частоте генератора горизонтальных полос, равной 400 гц, на экране теле­визора получается восемь горизон­тальных полос. При линейной кад­ровой развертке телевизора расстоя­ние между полосами должно быть одинаковым. В противном случае, если телевизор не удается подстроить ручкой потенциометра «линейность по вертикали», необходимо заново наладить соответствующий узел.

Одновременно сигнал частотой 400 гц проходит в канал звукового сопровождения телевизора и может быть использован для проверки и настройки усилителя ПЧ звукового сопровождения и усилителя НЧ. В положении переключателя П₁ «Вертик.» на экране телевизора по­лучается десять вертикальных полос (при частоте генератора 156 кгц). Регулировка линейности строчной развертки производится так же, как и кадровой, по одинаковому расстоя­нию между отдельными полосами.

Генератор ВЧ, настроенный на частоту первого телевизионного ка­нала, может быть использован для настройки и проверки ПТК и всего ВЧ тракта телевизора.
