Повышение эффективности передатчика при AM
В. КРИВОРУЧКО, В. СОЛОПОВ, Радио №2/1967, ст.28
Как известно, при амплитудной модуляции передатчика (AM) полезный сигнал содержится в боковых полосах частот, мощность которых составляет лишь незначительную долю от всей мощности, излучаемой передатчиком. Максимум мощности приходится на боковые полосы при самых громких звуках, когда мгновенное значение коэффициента модуляции равно 1. В широком (порядка 40 дб) динамическом диапазоне человеческой речи преобладают слабые звуки с небольшими амплитудами и поэтому среднее значение коэффициента модуляции при передаче сравнительно невелико (ш 0,2). Но от коэффициента модуляции зависит мощность полос боковых частот, которая, в свою очередь, определяет громкость слышимости речи, передаваемой корреспондентом.
Из сказанного следует, что, увеличив среднее значение коэффициента модуляции, можно получить значительное повышение громкости приема сигналов корреспондентом при одной и той же мощности передатчика. Для этого необходимо сжать динамический диапазон передаваемой речи. Произведенными опытами установлено, что сжимать диапазон без заметного на слух снижения качества речевого сигнала можно до 30 дб. При таком сжатии среднее значение коэффициента модуляции повышается с 0,2 до 0,8, благодаря чему средняя мощность боковых частот возрастает в 16 раз.

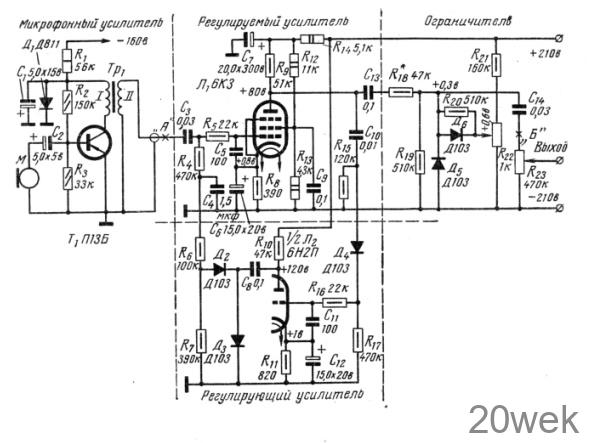

Осуществить сжатие динамического диапазона можно при помощи устройства, принципиальная схема которого изображена на рисунке. Устройство подключается к модулятору передатчика. Оно состоит из микрофонного усилителя, собранного на малошумящем транзисторе П13Б (T1) со средним В (40—60), регулируемого каскада на лампе 6КЗ (Л1), регулирующего каскада на одном триоде лампы 6Н2П (1/2 Л2) и ограничителя на диодах Д10З (Д5, Д6). Устройство работает примерно так же, как система АРУ в приемнике, только по низкой частоте.

Микрофонный усилитель расположен непосредственно в корпусе микрофона МД-55. Он питается от общего источника отрицательного напряжения смещения для ламп передатчика. Выходной трансформатор Тр1 усилителя имеет следующие данные: сердечник из пермаллоевых пластин Ш4, толщина набора 6 мм, первичная обмотка (/) содержит 270 витков провода ПЭЛ 0,1, вторичная обмотка (II) — 2700 витков ПЭЛ 0,06
С выхода микрофонного усилителя напряжение НЧ сигнала поступает на управляющую сетку лампы 6КЗ (Л1) регулируемого каскада. Положительные полупериоды этого напряжения из анодной цепи Л1 через конденсатор C10 и диод Д103 (Д4) подаются на сетку триода 6Н2П (1/2 Л2) регулирующего каскада. Усиленное этим каскадом напряжение выпрямляется диодами ДЮЗ (Д2, Д3) и через фильтр в отрицательной полярности подводится к управляющей сетке лампы Л1 Таким образом петля регулирования оказывается замкнутой. Среднее напряжение на конденсаторе С4 равно —3 в.
Описываемое устройство не успевает полностью срабатывать при резких скачках входного сигнала. Для уменьшения этого недостатка служит двусторонний ограничитель, установленный между регулируемым каскадом и выходом устройства.
Налаживание устройства начинают при отключенном ограничителе. Сначала добиваются указанного выше среднего отрицательного напряжения на конденсаторе С4. Затем измеряют входное НЧ напряжение в точке А и выходное — в точке Б. При изменении первого от 0,01 в до 1,0 в второе должно меняться в пределах от 0,15 в до 0,35 в.
Затем подключают ограничитель. Вначале, вращая движок потенциометра R22, устанавливают порог ограничения, который должен быть равен амплитудному значению НЧ напряжения на выходе регулируемого каскада. Ограничитель должен действовать только при громких звуках.
Наконец подбирают сопротивление резистора R18 так, чтобы во время произнесения перед микрофоном громкого протяжного «а» НЧ напряжения на входе и выходе устройства были одинаковы (при правильном выборе порога ограничения). Амплитудное значение НЧ напряжения на выходе устройства равно 0,3 в.
Измерения НЧ напряжений при налаживании производятся ламповым вольтметром. Модулятор, к которому подключается устройство при подаче на его вход напряжения с амплитудой 0,3 в, должен обеспечивать 100% модуляцию.
Описанное устройство продолжительное время работает на радиостанции UA3SC. Все корреспонденты сообщают о заметном увеличении громкости принимаемого сигнала при включении устройства.
