Портативный передатчик для «Охоты на лис»

Б. Авдеев, Радио №5/1964, ст.20

Для проведения спортивных со­ревнований «Охота на лис» удобно иметь портативный передат­чик. Такие передатчики были опи­саны в журнале «Радио», например конструкция И. Шалимова, № И, 1962 г. и др.

Во многих передатчиках для по­вышения стабильности частоты при­менены кварцы. Поскольку квар­цы достать довольно трудно, то да­леко не все радиоклубы и кружки могут повторить эти конструкции.

В то же время при использова­нии высококачественных деталей и при рациональном монтаже можно и без кварцев получить достаточно высокую стабильность частоты в диапазоне 3,5 и 28 Мгц.

В статье описана конструкция пе­редатчика (рис. 1) с параметрической стабилизаций. Он рассчитан на ра­боту в трех диапазонах (3,5; 28 и 144 Мгц). Выходная мощность пере­датчика с эквивалентом антенны в первых двух диапазонах 3 вт, в третьем — 4 вт.

Передатчик на 3,5 и 28 Мгц соб­ран по двухкаскадной схеме с элект­ронной связью. Такая схема гаран­тирует достаточно высокую стабиль­ность частоты и поэтому находит широкое применение в любительской аппаратуре. В диапазонах 3,5 и 28 Мгц в цепь управляющей сетки лам­пы Л2 переключателем П1_a вклю­чают один из колебательных конту­ров L1C3C5C6C8 или L₂C₄C₅C₇C₈. Функции анода задающего генера­тора выполняет экранирующая сет­ка, режим работы генератора опреде­ляется величиной сопротивления R6. Цепь положительной обратной свя­зи, необходимой для возбуждения незатухающих колебаний в контуре, состоит из конденсаторов емкостного делителя C6C8 или С7С8, к части которого подключен катод лам­пы Л₂.

Задающий генератор настраивают переменным конденсатором С5. Об­щая емкость делителей C6C8 или С7С8 определяет величину перекрытия со­ответствующего диапазона. Напря­жение, генерируемое задающим гене­ратором, усиливается. На его ча­стоту настроен колебательный кон­тур L₃L₄C₁₁ в анодной цепи, причем при работе передатчика в диапазоне 3,5 Мгц контур настраивают на вто­рую гармонику частоты генерируе­мого напряжения (1,75—1,83 Мгц). Связь с антенной автотрансформа­торная. Последовательно с антенной включены удлинительная катушка L7 и укорачивающий конденсатор С11, позволяющие работать как с укороченной, так и с удлиненной антеннами.                               ‘

В диапазоне 28—29,7 Мгц пере­датчик также работает в режиме удвоения частоты. Анодный кон­тур L3С11 настраивают на вторую гармонику частоты генерируемого напряжения (14—14,85 Мгц). При переходе на второй диапазон (тумб­лер Вкз) конденсаторы C12 C15 зако­рачивает по высокой частоте катуш­ку индуктивности L4. В диапазоне 28 Мгц используется четвертьвол­новая штыревая антенна. Связь с антенной емкостная, через конден­сатор С13. Режим удвоения на обоих диапазонах 3,5 м и 28 Мгц применен для повышения стабильности ча­стоты передатчика.                              .

Выходные контуры и антенну на­страивают по миллиамперметру. Кроме того миллиамперметром изме­ряют анодный ток ламп Л₂, Л3.

В диапазоне 144—146 Мгц пере­датчик работает по двухтактной схеме автогенератора на лампе Л3. Эта лампа находится в облегченном режиме, что дает более высокую ста­бильность частоты. Колебательный контур автогенератора L5С₂₍₎ наст­раивают на соответствующую ча­стоту переменным конденсатором С₂₀. Связь с антенной индуктивная (ка­тушка связи L6).

Модулятор выполнен на лампе Л1. Это усилитель НЧ с дроссельным выходом. В сеточную цепь лампы через трансформатор Тр₁ (коэффи­циент трансформации 1:20) вклю­чен низкоомный угольный микрофон. В передатчике применена анодно­экранная модуляция.

Конструкция и детали. Шасси (140×200 мм) и ящик передатчика (145x 150×260 мм) изготовлены из листового алюминия толщиной 1,5 мм, передняя панель — из алюми­ния толщиной 2,5 мм. Последняя скреплена с шасси уголками. Раз­мещение деталей передатчика на шасси показано на рис. 2 и 3.

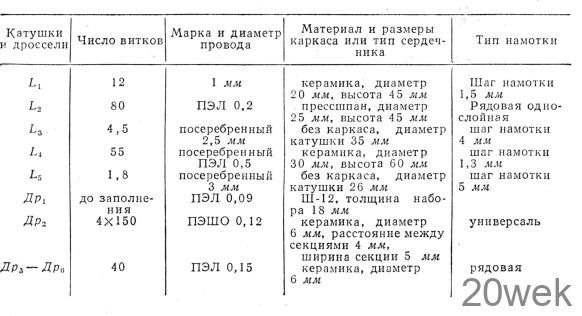

В конструкции передатчика почти нет дефицитных деталей. Переклю­чатель П1 одноплатный на три поло­жения. Данные катушек и дросселей сведены в табл. 1. Катушки L1 и L2 заключены в алюминиевые экраны. Контурная катушка Lз одним своим концом прикреплена к каркасу катушки L4, а другим — к конден­сатору С11. Крепление этой катушки должно быть максимально жестким. Особо высокое требование предъ­является к изготовлению катушки L5. Она укреплена непосредственно на конденсаторе переменной емко­сти С20. При монтаже деталей, ра­ботающих в диапазоне 144 Мгц, следует стремиться к тому, чтобы сам монтаж жестким и прочным. Витки катушки L5 рекомендуется зажать между планками из органи­ческого стекла.

Единственной дефицитной дета­лью является дифференциальный конденсатор переменной емкости. Он взят из передатчика РСИУ-Зм и несколько переделан. Секция, рас­положенная ближе к ручке управ­ления, остается без изменения. Эта секция (С11) используется для наст­ройки выходного каскада передат­чика в диапазонах 3,5 и 28 Мгц. В другой секции этого конденсатора оставляют две подвижные пластины (через одну), которые вращаются между двумя неподвижными. Каж­дая из неподвижных пластин при­креплена только к одной из двух изолированных стоек.

Налаживание. Налаживание пе­редатчика начинают с диапазонов 3,5 и 28 Мгц. После подключения пере­датчика к источникам питания и прогрева ламп в задающем генера­торе возникают колебания. Чтобы легче было определить частоту этих колебаний, отключают контур­ные катушки выходного каскада и подают непосредственно на анод лампы Л2. Затем с помощью волномера или ра­диоприемника определяют частоту генерации задающего генератора в каждом из диапазонов. Границы ча­стоты задающего генератора опре­деляются в диапазоне 3,5—3,65 Мгц конденсаторами С4, С5, С7, C8, а в диапазоне 28—29,7 Мгц — Сз, С5, С6, C8. Изменяя величины ем­костей конденсаторов Сз, С4 и С6, С7, можно получить требуемое пере­крытие по частоте (1,75—1,83 и 14—14,85 Мгц).

После этого включают контурные катушки Lз и L4. Переключатель П1 устанавливают в положение 28 Мгц (тумблер Вкз должен быть вклю­чен), а подвижные пластины конден­сатора С11 — в среднее положение. Изменяя расстояние между витками катушки Lз, добиваются настройки контура L3C11 на вторую гармонику задающего генератора. Контур на­страивают по миллиамперметру, включенному в анодную цепь, либо по индикаторной лампе (2,5 в, 0,075 а). Параллельно ей включают виток провода, который индуктивно связывают с катушкой L3 экс­периментально подбирают место отвода от катушки L3 и величину ем­кости конденсатора С13. Подстраи­вая одновременно выходной контур, надо добиться максимального тока в антенне, в цепь которой включают индикаторную лампу (6,3 в; 0,28 а). Затем переключатели П1 и Вкз переводят в положение 3,5 Мгц. Подбором емкости конденсатора С21 настраивают контур L3C4C2C11 на вторую гармонику задающего гене­ратора и добиваются наибольшего тока в антенне при среднем положе­нии ротора конденсатора С11. При этом следует подобрать место отвода от катушки L4 . Силу тока в антенне лучше всего контролировать по ин­дикаторной лампе, включенной в раз­рыв антенной цепи.

Налаживание генератора в диапа­зоне 144 Мгц сводится к подбору ем­костей конденсаторов C18 и С19 и получению требуемой частоты 145 Мгц при среднем положении ротора конденсатора переменной емкости С20. Передатчик при этом обязатель­но должен быть нагружен на ан­тенну.

Модулятор при правильно выпол­ненном монтаже в налаживании не нуждается.

Использование передатчика в ряде соревнований подтвердило его на­дежность и достаточно высокое ка­чество работы
