КВ возбудитель

Л. Ляпин, Радио №5/1964, ст.18

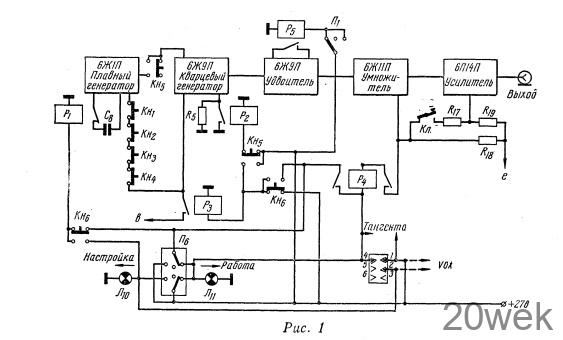

При работе телефоном возбудитель включается либо тумблером на лицевой панели, либо нажатием ножной тангенты. Предусмотрена возможность работы в ком­плекте с устройством автоматического включения пере­датчика от голоса оператора (одновременное нажатие кнопок Кн5, Кн6). Телеграфный ключ включен в цепь управляющей сетки оконечного каскада. Возбудитель может работать как с генератором плавного диапазона (нажатие кнопки Кн5), так и с квар­цевым генератором (нажатие кнопки Кн6 и одной из кнопок Кн1-Кн4 — в зависимости от используемого кварца).

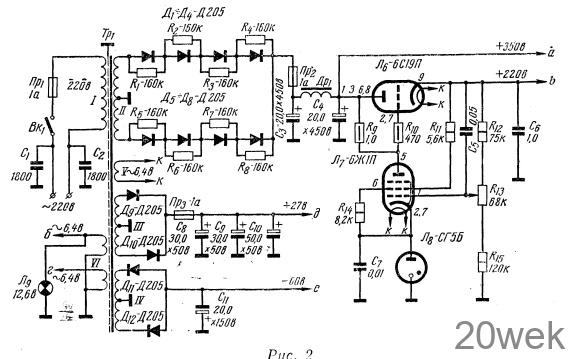

Анодные и экранные цепи всех ламп, кроме анодной цепи лампы Л5 питаются от электронного стабилиза­тора напряжения 220 в (рис. 2). При изменении напряжения сети на ± 10% от номинальной величины напряже­ние на выходе стабилизатора изменя­ется не более чем на ± 0,3%.

Силовой трансформатор собран на сердечнике из пластин Ш—32, тол­щина набора 55 мм. Обмотки содер­жат: I—740 витков провода ПЭВ2 0,74; II—280×2 витков провода ПЭВ2 0,31; III—85×2 витков провода ПЭВ2 0,93; IV—180×2 витков провода ПЭВ 0,31; V,VI—22×3 витков провода ПЭВ2 1,45. Экранная обмотка содер­жит один слой провода ПЭВ2 0,31.

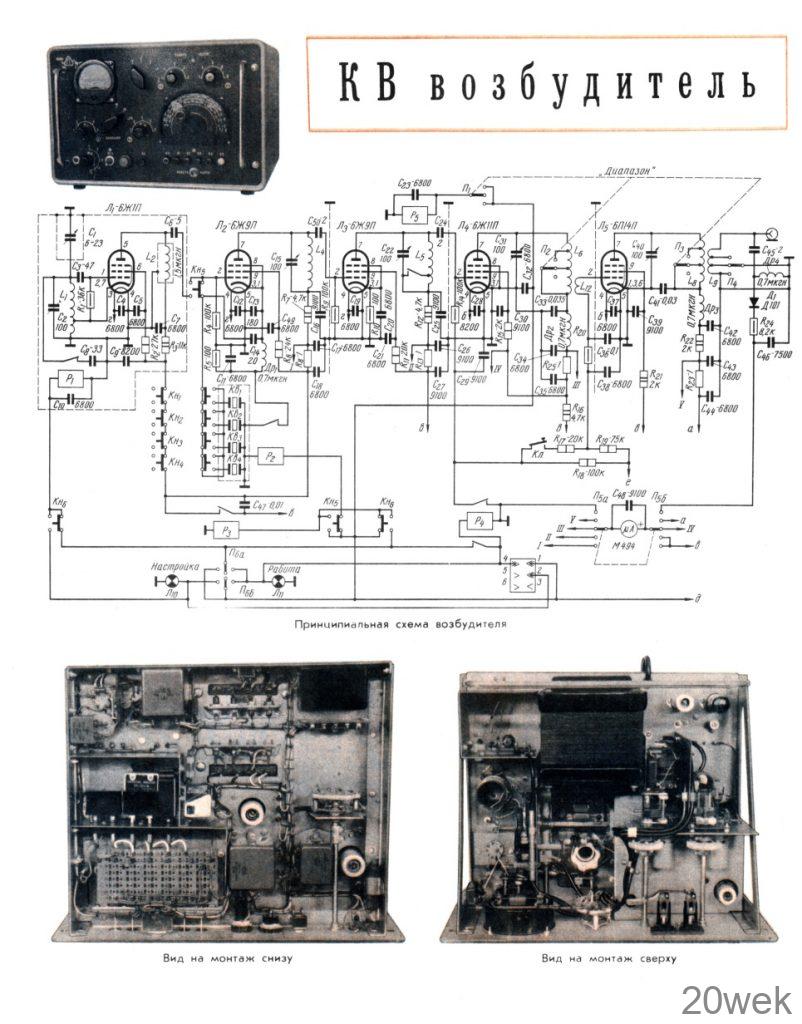

Выпрямители питающего напряже­ния для анодных цепей собраны на диодах Д1 — Д8, для питания обмоток реле — на диодах Д9 — Д10 и выпря­митель напряжения смещения — на диодах Д11 — Д12. Принципиальная схема возбудителя приведена на рисунке. Генератор плавного диапа­зона собран на лампе Л1 по трехто­чечной схеме с автотрансформаторной обратной связью. Он работает в диа­пазоне 7 Мгц. Столь высокая частота генерации выбрана в основном из-за применения в контуре специальной катушки L1, изготовленной методом гальванического осаждения меди на каркасе из радиофарфора. В люби­тельских условиях эту катушку мож­но изготовить, наматывая горячий медный провод на керамический каркас. Максимальная добротность контура наблюдается на частоте около 7 Мгц. Для повышения стабильности частоты генерируемых колебаний приняты следующие меры: каскад полностью экранирован, цепи питания хорошо развязаны по высокой часто­те; в колебательном контуре генера­тора применены специальная катуш­ка L1, полупеременный конденсатор с воздушным диэлектриком С2, прецезнойный переменный конденсатор с воздушным диэлект­риком и очень малым ТКE C1; генераторная лампа Л1 ра­ботает в облегченном режиме, связь с буферным каска­дом слабая. Благодаря этому уход частоты генератора после часового прогрева за час работы составляет около 20—25 гц.

В нерабочем режиме (например, при работе на прием) его частота генерации на 0,5 Мгц ниже рабочей частоты. При этом к контуру генератора подключен конденсатор C8. Когда же срабатывает реле P1, отключая С₈ от кон­тура, генератор возвращается в прежний режим работы с частотой генерации 7 Мгц.

Кварцевый генератор собран на лампе Л2. При работе возбудителя с плавным генератором он становится буферным каскадом, работающим в режиме А.

Третий каскад смонтирован на лампе Лз при работе возбудителя. В диапазоне 14 м он работает как буфер­ный, а в диапазонах 10 и 20 м — как удвоитель. Одно­временно с переключением диапазонов меняется режим работы каскада (реле Р5).

Каскад умножителя собран на лампе Л4. Он работает как удвоитель в диапазоне 10 м, как утроитель в диа­пазоне 14 м, и как усилитель в диапазоне 20 м. Во время пауз в работе возбудителя (например, при работе на прием) каскад заперт отрицательным напряжением— 80 в на управляющей сетке лампы, поступающим с вы­прямителя. Во время работы отрицательное напряжение смещения создается только сеточным током лампы на сопротивлении утечки сетки.

Оконечный каскад возбудителя собран на лампе Л5. Анодная цепь ее питается нестабилизированным на­пряжением + 350 в. В цепи управляющей сетки осу­ществляется телеграфная манипуляция. Во время работы отрицательное напряжение смещения создается сеточным током лампы, и часть снимается с делителя напряжения R17—R19. Сопротивление R₂₀ равно 33 ком. Анодный контур каскада связан с выходом возбудителя трансформаторной связью.

Электронные лампы 6Ж9П и 6ЖИП были разрабо­таны для широкополосных усилителей. Использование их в описываемом возбудителе дало возможность применить очень слабую связь между каскадами и создать усилители с широкой полосой пропускания. Поэтому при перестройке генератора плавного диапазона в пре­делах любого диапазона требуется подстройка только контура оконечного каскада возбудителя.

При настройке и работе возбудителя можно контро­лировать анодные токи всех ламп, кроме Л1. Контроль­ный прибор (М-494) и переключатель П5 находятся на лицевой панели возбудителя.

Конструкция возбудителя. Конструктивно возбу­дитель выполнен на разборном шасси консольного типа размерами 370 х 290 х 210 мм. Шасси изготовлено из листовой стали толщиной 3 мм.

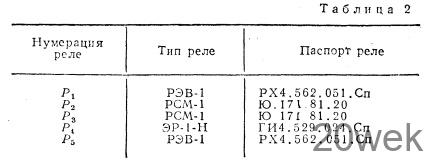

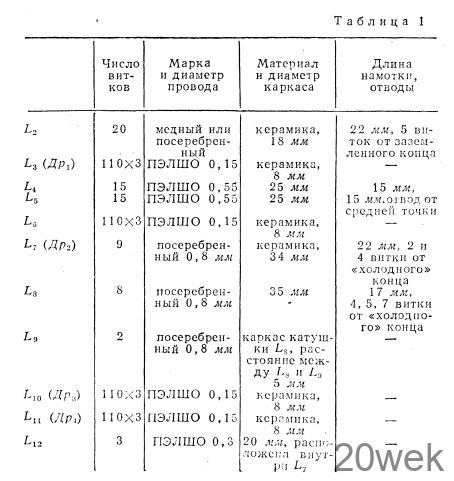

Все детали каждого каскада отделены экранами от соседних , Лампа Л1 расположена пер­пендикулярно к шасси, цоколем вниз, лампы Л2 и Л₃ находятся в горизонтальном положении, а лампы и Ль вертикально, но цоколем вверх, Эта несколько необычная компановка возбудителя дала возможность экранировать каскад от каскада, развязать по высокой частоте цепи питания каскадов, что полностью исклю­чило возможность самовозбуждения. В подвале шасси расположены монтажные провода цепей питания, смон­тированы выпрямители и стабилизатор . Кроме того, здесь же расположены в отдельных экра­нированных отсеках кнопочный переключатель и квар­цы. Намоточные данные катушек приведены в табл, 1, типы реле в табл. 2.

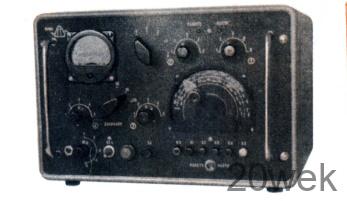

Передняя панель съемная и изготовлена из дюралю­миния толщиной 4 мм. Верньерное устройство и об­рамление шкалы генератора плавного диапазона при­менены от радиостанции А-7-Б. На переднюю панель выведены ручки управления и настройки всех каскадов и ось переключателя диапазонов. Переключатель при­бора П5 на передней панели дает возможность при на­стройке и работе возбудителя контролировать по при­бору анодные токи ламп всех каскадов (кроме генера­тора плавного диапазона).

Возбудитель помещается в стальном футляре разме­рами 400 X 310 х 260 мм.

Налаживание возбудителя. Смонтировав возбудитель, необходимо перед налаживанием проверить режимы ламп всех каскадов ламповым вольтметром постоянного тока. Возбудитель налаживают покаскадно.

Правильно собранный генератор плавного диапазона начинает работать сразу. Его налаживание сводится в основном, к установке рабочей частоты по гетеродин­ному волномеру.

При настройке прочих каскадов удобно пользоваться связным КВ приемником с сильно заниженной чувстви­тельностью или гетеродинным волномером. О настройке в резонанс анодного контура каждого каскада можно судить по увеличению уровня принимаемого сигнала. Подобный метод дает возможность всесторонне оценить качество работы настраиваемого каскада. При настройке оконечного каскада удобно нагрузить его лампой накаливания напряжением 6—26 в и мощ­ностью около 3 вт
