МОДЕРНИЗАЦИЯ ТЕЛЕВИЗОРОВ УНТ-47 и УНТ-59

А. Юкер, Радио №3/1966, ст.25

1965 году радиопромышлен­ность начала серийный вы­пуск унифицированных теле­визоров II класса УНТ-47 и УНТ-59. Эти телевизоры собраны по единой схеме на унифицированном шасси и отличаются только внешним оформ­лением, а также типами кинескопов. Они выпускаются заводами под раз­личными названиями: УНТ-47 — «Огонек», «Изумруд», «Чайка», «Бе­резка», «Зорька», «Восход»; УНТ-59— «Электрон», «Рубин-106».

В настоящей статье приводится описание основных отличий модер­низированной схемы унифицирован­ных телевизоров УНТ-47-1 и УНТ- 59-1 от схемы, опубликованной в «Радио», 1964, №8.

Схема усилителя ПЧ изображения модернизированного телевизора со­ответствует изображенной в «Радио», 1964, № 8. В этом усилителе лишь изменены величины сопротивления резистрра R₃₀₁ на 1,2 ком и емкости конденсатора С₃₀₂ на 15 пф для по­лучения оптимального согласования с выходом блока ПТК-7, а также лам­па 6Ж1П (Л₃₀₂) заменена лампой 6Ж38П, имеющей большую крутиз­ну, что позволило увеличить запас чувствительности телевизора.

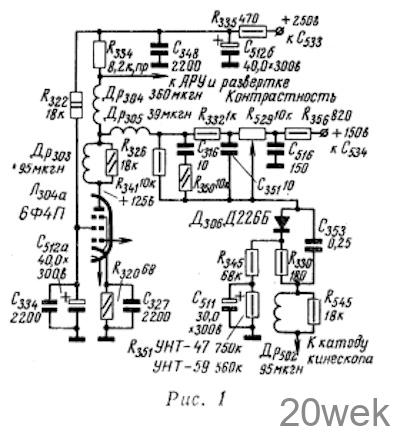

Изменения в схеме видеоусилителя (рис. 1) направлены на увеличение его коэффициента усиления и улучше­ние четкости изображения. Для этого установлены корректирующие дроссели Др303—95 мкгн (зашунтирован резистором R₃₂₆  18 ком),ДР305-39 мкгн. Дроссель Др_30б ис­ключен из схемы. Вновь введен в цепь катода кинескопа дроссель ДР302 (95 мкгн), параллельно кото­рому установлен резистор R₅₄₅— 18 ком. Изменена схема питания анода и экранирующей сетки лампы видеоусилителя — пентодной части 6Ф4П (Л_304a) и величина сопротив­ления ее анодной нагрузки (с 6,2 на 8,2 ком). Исключен из-за недостаточ­ной эффективности корректор чет­кости (детали Вк₅₀₂, Rз₂4, С320), ^а резисторы R_31б, R₃₂о ^и конденса­тор С₃₂₇ присоединены непосред­ственно к шасси. Потенциометр ре­гулятора контрастности R₅₂₉ для уменьшения паразитной монтажной емкости соединительных проводов, искажающей частотную характе­ристику видеоусилителя, располо­жен около лампы 6Ф4П (Л₃₀₄). Ре­зистор R₃₁₃ исключен, а резистор R₃₃₇ отсоединен от шасси и подклю­чен к верхнему (по схеме) концу ре­зистора R₃₁₆. Таким образом, на уп­равляющую сетку пентодной части лампы 6Ф4П (Л₃₀₄а) подается напря­жение обратной связи по постоянной составляющей, что позволяет полнее использовать динамическую харак­теристику лампы для повышения на­пряжения сигнала изображения, по­даваемого на катод кинескопа. Цепь, состоящая из диода Д₃₀₆, конденса­тора С₃₅₃, резисторов R₃₄₅ и R₃₅₁, служит для ограничения среднего тока луча кинескопа. Резистор R₃₃₀ используется для измерения тока луча без разрыва цепи. Назначением цепи, состоящей из резистора R₃₅₁ и конденсатора С₅₁₁ и имеющей боль­шую постоянную времени разряда, является поддержание положитель­ного потенциала на катоде кинескопа (в течение ЗО-6О сек) после отключе­ния телевизора от сети любым спо­собом, что предотвращает прожог люминофора электронным лучом. Прежняя схема защищала люмино­фор от прожога только тогда, когда отключение производилось выключа­телем сети Вк₅₀₁. Резистор R₅₅₀ из схемы исключен.

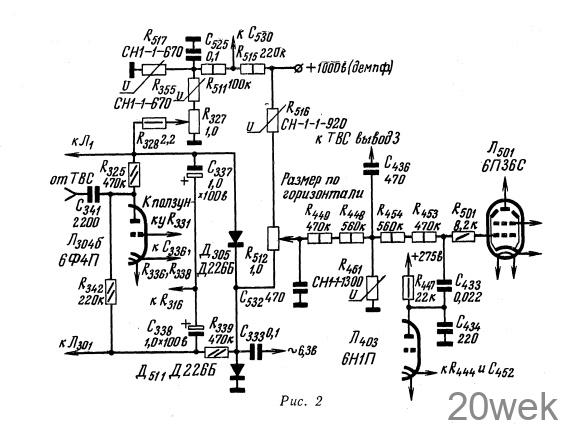

Защита каналов изображения и звукового сопровождения от пере­грузки в первое время после включе­ния телевизора путем питания на­кала лампы Л₃₀₂ от дополнительной обмотки L₅₀₂ строчного автотрансфор­матора впоследствии была заменена включением накала ламп ПТК-7 че­рез контакты реле МРЦ-2, обмотка которого включалась в цепь экрани­рующей сетки лампы 6П36С (Л501). Реле срабатывало лишь после того, как лампа Л₅₀₁ начинала нормально работать. Однако ввиду недостаточ­ной надежности реле в модернизи­рованном телевизоре для защиты от перегрузок применено оригиналь­ное устройство (рис. 2), которое ра­ботает следующим образом. Сразу после включения телевизора через конденсатор С₃₃₃ на диоды Д₃₀₅ и Д₅₁₁, включенные по схеме удвоения, поступает напряжение накала. Вы­прямленное напряжение, сглаженное фильтром С₃₃₇ R339 С₃₃₈, подается в цепь АРУ ламп Л₁ и Л₃₀₁ и запирает их. После прогрева лампы Л₄₀₃ за­дающего генератора строчной раз­вертки запирающее напряжение уве­личивается за счет отрицательного напряжения, образующегося на упра­вляющей сетке лампы 6П36С (Л501) выходного каскада строчной разверт­ки. После прогрева Л₅₀₁, а также демпферного диода 6Д20П (Л₅₀₂) начинает работать система АРУ и появляется напряжение вольтодобавки (1000 в), которое открывает диод Д₅₁₁, подключенный к источнику на­пряжения вольтодобавки через ва­ристор R_51б и потенциометр R₅₁₂. Сопротивление открытого диода Д₅₁₁ мало. Поэтому отрицательное напря­жение, запирающее лампы Л₁ и Л₃₀₁, уменьшается до такой вели­чины, при которой эти лампы от­пираются.

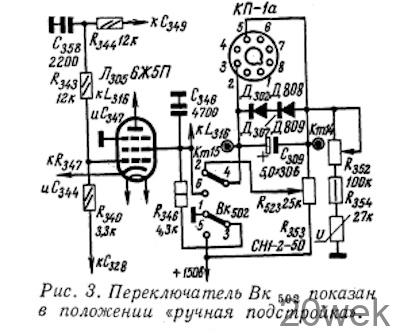

В модернизированном телевизоре предусмотрена возможность перехода с автоматической на ручную под­стройку частоты гетеродина (рис. 3). Для этого в схему введены тумблер Bк₅₀₂ и потенциометр R₅₂₃. В поло­жении тумблера «ручная подстройка» отключается питание с анода и экра­нирующей сетки лампы 6Ж5П (Л₃₀₅) и заземляется катушка L_31б; Ручная подстройка гетеродина производится вращением движка потенциометра R523.

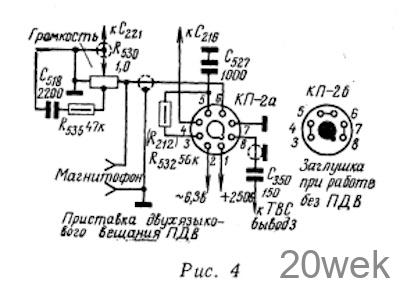

Для уменьшения уровня фона усилителя НЧ к нити накала лампы 6Ф5П (Л₂₀₃) ^в телевизорах УНТ-47-1 и УНТ-59-1 подводится положитель­ное напряжение с делителя, состоя­щего из резисторов R₂₂₀ (560 ком) и R₂₀₅ ( 220 ком). Делитель подключен к выходу «+150 в» выпрямителя. Резистор R₂₂₄ — 3,3 ком заменен на 4,7 ком. Благодаря этому достигнуто уменьшение коэффициента нелиней­ных искажений усилителя НЧ. В це­пи регулятора яркости резистор R₅₁з исключен, а резистор R₅₃₃ за­менен на подстроечный величиной .1,5 Мом. Изменена схема включения приставки двухречевого сопровожде­ния (рис. 4) и пульта дистанционного управления громкостью и яркостью (рис. 5).

В узле синхронизации изменены величины резисторов: R₄₂₉ на 270 коm*, R₄₃₆ на 100 ком, R₄₃₇ на 3 ком. Резистор R₄₃₄ и конденсатор С₄₂₂ исключены из схемы, и анод пентод- ной части лампы 6Ф1П (Л₄₀₂) соеди­нен непосредственно с сеткой триодной части этой же лампы.

В узле строчной развертки изме­нены величины сопротивлений рези­сторов: R₄₄₂ на 560 ком, R₄₄₆ и R₄₄₇ на 22 ком, R501 на 8,2 ком’, конденса­торов: С₄₂₈ на 2200 пф, С₄₃₄ на 220 пф, С₄₃₃ на 0,022 мкф. Контур L₄₀₁ С₄₂₉ зашунтирован резистором R₄₁₅ — 10 ком. Потенциометр регулировки частоты строк R₅₄₆ установлен вели­чиной 25 ком. В связи с этим рези­стор R₄₅₂ заменен последовательно включенными двумя резисторами: подстроечным R₄₅₂ — 120 ком (типа СП-0,4) и постоянным R₄₅₀ — 22 ком. На сетку правого (по схеме) триода лампы 6Н1П (Л₄₀₃) через конденсатор С₄₀₈— 5,1 пф подано напряжение обратной связи с дополнительной обмотки (вывод 3) строчного авто­трансформатора.

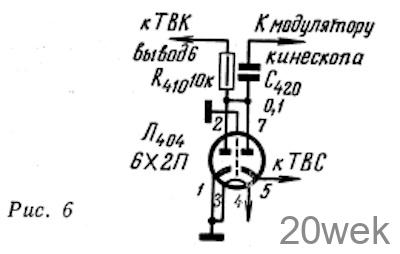

В устройстве гашения обратного хода строчной и кадровой разверток взамен полупроводникового диода Д226Б (Д₄₀₄) применена лампа 6Х2П (Л₄₀₄), которая включена так, как показано на рис. 6. Конденсаторы С₄₃₀, С₄25 ^и резистор R₄₃₅ из схемы телевизора исключены. Вторичная обмотка выходного трансформатора кадровой развертки Тр₅₀₃ и резистор R527 отсоединены от шасси, и на них подается положительный потенциал с катода пентодной части лампы 6Ф5П (Л401). Остальные изменения схемы узла разверток, связанные с приме­нением нового устройства защиты приемников телевизора от перегру­зок, видны из рис.- 2.

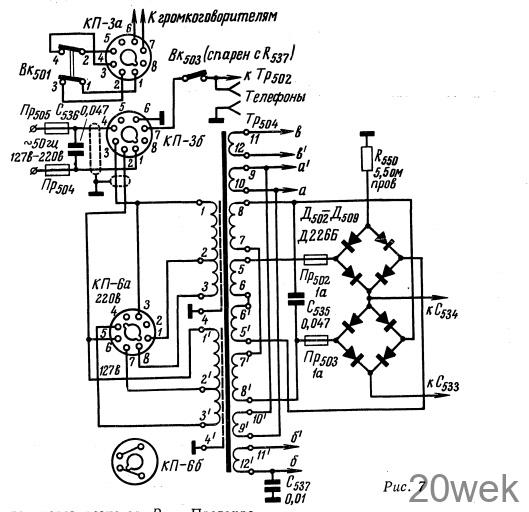

В выпрямителе телевизора произ­ведены следующие изменения (рис. 7). Предохранители Пр50₂ и Пр₅₀₃ уста­новлены между соответствующими выводами обмоток силового транс­форматора и выпрямительными моста­ми. Для уменьшения броска тока че­рез Диоды и предохранители верхний (по схеме) измерительный мост заземлен через резистор R₅₅₀. Предохра­нитель Пp5o установлен в цепи «+250 б», идущей к 3 ножке разъема КП-4а. Таким образом, через него питаются только лампы Л₅₀₁, Л₅₀₂ и регулятор яркости. Из фильтра выпрямителя исключен резистор R₅₄₇. Изменено расположение выво­дов силового трансформатора Tр₅₀₄

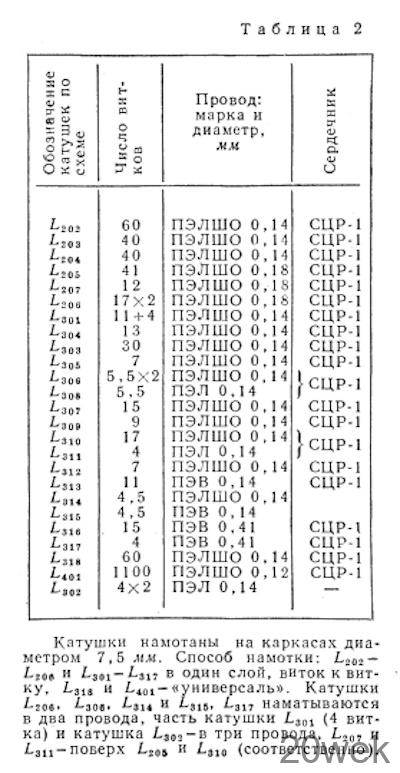

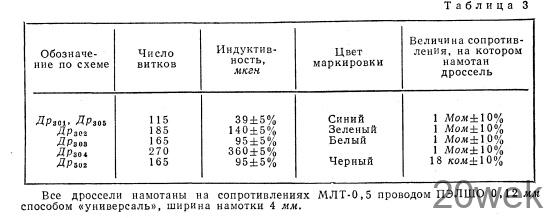

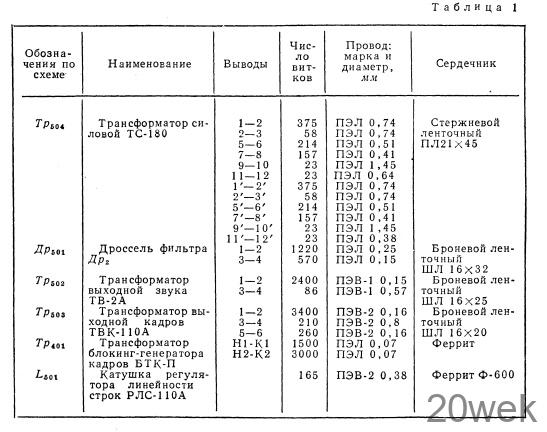

Намоточные данные трансформаторов телеви­зора приведены в табл. 1, контурных катушек — в табл. 2, корректирующих дросселей — в табл. 3.
