ЛЮБИТЕЛЬСКИЙ МАГАЗИН RC
Э. Сейдер, Радио №5/1964, ст.50

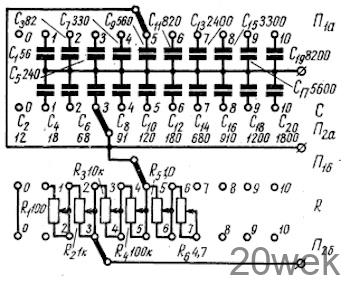

В радиолюбительской практике при конструировании и налаживании радиоаппаратуры зачастую приходится подбирать величины емкостей и сопротивлений экспериментально. Для этой цели и служит магазин RC, схема которого приведена па рисунке.

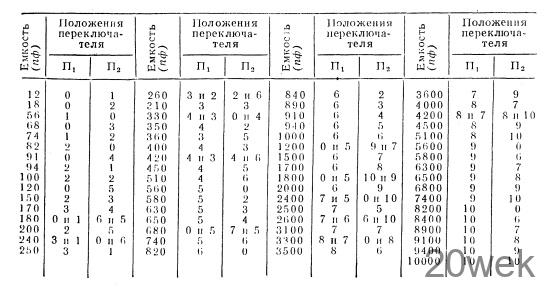

Величины 20 конденсаторов, входящих в состав магазина, подобраны таким образом, что, выбирая с помощью переключателей П1 и П2 различные комбинации емкостей, можно получить самые различные значения в пределах от 12 до 10000 пф. Таблица облегчает работу с магазином.
Магазин сопротивлений состоит из шести последовательно включенных реостатов. В зависимости от величины подбираемого сопротивления те или другие реостаты вводят в цепь соответствующей сменой положений переключателей П1 и П2. Для изменения сопротивлений реостатов их оси выведены на верхнюю панель магазина.
В магазине следует применять конденсаторы, рассчитанные на напряжение не менее 500 в, с точностью не хуже (±5%) и с минимальным значением ТКЕ. В магазине R надо использовать потенциометры типа СПО-2 либо ПП-3. Переключатели П1 и П2 должны быть с керамическими платами. Если использованы реостаты с линейной зависимостью величины сопротивления от угла поворота оси, на панель магазина можно нанести градуировочные шкалы, прибегая ‘к их помощи, когда не требуется высокой точности при подборе сопротивления. В любом случае рекомендуется подобранное сопротивление измерить омметром.
Провода, соединяющие магазин с налаживаемым устройством, должны быть как можно короче
