ИСПЫТАТЕЛЬ МАЛОМОЩНЫХ ТРАНЗИСТОРОВ

И. Окунцов, Радио №10/1964, ст.31

Описываемый в статье испытатель транзисторов позволяет проверить, не пробит ли эмиттерно-коллекторный переход, определить сквозной ток I_К0Э, ток короткого замыкания I_кон, ток коллекторного перехода I_КОб, коэффициент усиления по пос­тоянному току В при заданном токе цепи коллектора 0,1—10 ма, вели­чину сопротивления смещения цепи база-коллектор при заданном токе коллектора, коэффициент усиления а.

Токи I_К0Э, Iкон, IКОб можно изме­рять в пределах от 0 до 100 мка, если переключатель П4 находится в правом (по схеме) положении, и до 300 мка, когда он находится в левом положении. Коэффициент В в пре­делах 10—200 измеряют в правом положении того же переключателя. Если же переключатель находится в левом положении, то показания В прибора следует разделить на 3. Коэффициент а можно рассчитать по формуле а=В/В+1, если известно В.

Практически а можно измерить в пределах 0,909—0,99. Шкала В про­градуирована при коллекторном то­ке 1 ма и напряжении 4,5—5 в. При других токах цепи коллектора В рассчитывают по формуле В=(Ik-Iкон)/(Iб+Iкон) где I_К—заданный ток цепи коллек­тора, Iб—ток цепи базы. При­бор питается от встроенной батареи Б1 напряжением 4,5 в или от вынос­ной Б2 напряжением 1,5—15В.

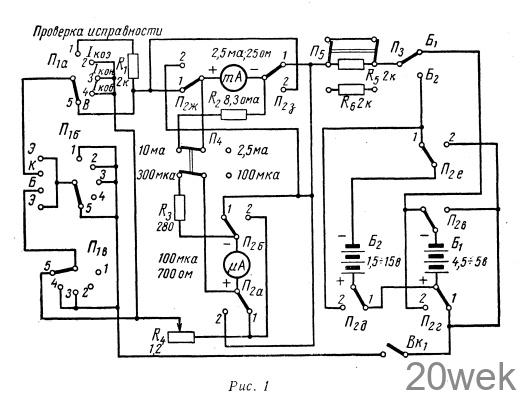

Принципиальная схема. На рис. 1 приведена принципиальная схема прибора. Для определения исправ­ности транзистора пользуются той же схемой, что и для измерения сквоз­ного тока. При этом в цепь коллек­тора включается сопротивление R1, ограничивающее ток в этой цепи до 2,5 ма (при напряжении
5 в). При измерении тока короткого замыка­ния эмиттер и база замкнуты нако­ротко, а при измерении тока коллек­торного перехода эмиттер отклю­чен.

Коэффициент усиления В измеря­ют по схеме усилителя НЧ с зазем­ленным эмиттером. В цепь нагрузки коллектора включают миллиампер­метр, в цепь базы последовательно с переменным сопротивлением около 1—1,2 Мом, снабженным шкалой, микроамперметр, эмиттер заземля­ют, т.е. непосредственно соединя­ют с положительным полюсом бата­реи.

Изменяя величину переменного сопротивления, устанавливают за­данный ток цепи коллектора, при этом автоматически устанавливается соответствующий ток базы. В обоих случаях по шкале переменного со­противления определяют величину сопротивления в цепи базы. Если заданный ток цепи коллектора бо­лее 5 ма, то к этому сопротивлению следует прибавить величину внут­реннего сопротивления микроампер­метра.

Когда переключатель П4 нахо­дится в правом положении, исполь­зуется шкала миллиамперметра 2,5 ма, а в левом — шкала 10 ма; со­ответственно применяются и шкалы микроамперметра на 100 и 300 мка. Когда прибор питается от батареи Б1, переключатель П3 в положении Б2 может служить дополнительным выключателем питания прибора. В качестве основного выключателя при­менено сопротивление R4 (оно с выключателем).

Для удобства испытания транзис­торов П401 и им подобных в приборе имеются два зажима «эмиттер».

Шкала переменного сопротивле­ния проградуирована от 100 ом до 1 Мом.

Конструкция и детали. Прибор смонтирован на горизонтальной па­нели состоящей из двух частей: ниж­ней из текстолита толщиной 3 мм и верхней из эбонита толщиной 4 мм, и заключен в корпусиз органического стекла размерами 203x125x50 мм.

Индикатором измерения токов ис­пытуемого транзистора служит мил­лиамперметр М 61, чувствительность которого равна 2,5 ма. Кроме того, он используется при проверке исправ­ности транзистора. При прочих из­мерениях используется микроам­перметр М 494 на 100 мка.

Переключатель вида измерений П4 состоит из двух плат на 2×5 поло­жений каждая, а переключатель П2 из двух плат на 4×3 положения. Платы обоих переключателей кера­мические. В качестве переключате­лей Пз и П4 применены тумблеры на два положения, а в качестве П5 — тумблер на три положения.

Зажимы для подключения наруж­ного источника питания универсаль­ные, а для подключения испытуемо­го транзистора применены малогаба­ритные зажимы. Переменное сопро­тивление R4 (1 Мом) имеет линейную зависимость величины сопротивления от угла поворота, Батарея Б1 состоит из трех элементов 1,3-ФМЦ-0,25.

Налаживание прибора. Точность измерений прибором в основном за­висит от класса точности стрелоч­ных индикаторов и градуировки их шкал, на это и должно быть обраще­но особое внимание. В остальном, если прибор собран точно в соответ­ствии с описанием и принципиальной схемой, налаживать его не требуется.

Проверка транзисторов. Подклю­чив к соответствующим зажимам испытуемый транзистор, в первую очередь проверяют его исправность. Если стрелка миллиамперметра не вышла за пределы двух делений шкалы, то, не выключая прибора, можно переходить к следующему виду измерения. Если же она откло­нилась более чем на два деления шкалы, то перед измерением сквоз­ного тока следует поставить пере­ключатель П4 в левое положение. При отклонении стрелки за пределы пяти делений шкалы ограничивают­ся только проверкой исправности транзистора.

Затем переходят к измерению тока коллекторного перехода. Это изме­рение необходимо при подборе иден­тичных транзисторов.

При определении исправности транзистора полное отклонение стрелки миллиамперметра указывает на пробой перехода «эмиттер — кол­лектор» или на такую величину сквозного тока, при которой в любом случае транзистор использовать нельзя. Проверив ток коллекторного пе­рехода, полностью вводят перемен­ное сопротивление R4 и устанавли­вают переключатель П1 в положе­ние 5. Затем с помощью переменного сопротивления добиваются заданного коллекторного тока и определяют коэффициент усиления В по соот­ветствующей шкале микроампермет­ра. По шкале R4 определяют величи­ну сопротивления в цепи базы в со­ответствии с заданным коллекторным током.

Если при измерении В стрелка зашкаливает, то переключатель П4 следует перевести в левое поло­жение и определить значение В по формуле, как указано выше. На этом испытание транзистора на данном приборе закончено. При помощи спе­циальной переходной колодки при­бор может испытывать транзисторы типов П410—П411.

В заключение следует отметить, что введение второго индикатора хо­тя и удорожает прибор, но дает большие преимущества.
