ГИР
Л. Шакирзянов, Радио №4/1963 ст.30
Описываемый прибор генерирует напряжение в диапазоне частот от 4 до 90 Мгц, В приборе имеются 6 сменных катушек и модулятор. Модулирующая частота 600—800 гц. Последнее обстоятельство позволяет использовать прибор для настройки радио- и телевизионных приемников. Питается ГИР от батареи карманного фонаря. Потребляемый ток 4 ма при выключенном модуляторе (Вк1 в положении «выключено») и 14 ма при включенном модуляторе (Вк1 в положении «включено»). В приборе использован миллиамперметр чувствительностью 1 ма. ГИР собран на трех транзисторах: модулятор на транзисторе Т2, усилитель постоянного тока на Тз. Конденсаторы C1 и С2 включены, чтобы уменьшить влияние емкостей транзистора на генерируемую частоту при понижении питающего напряжения.

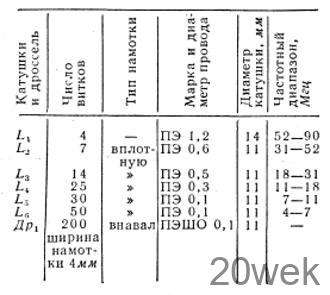

В таблице приведены данные сменных катушек и дросселя Др1. Трансформатор Tp1 собран на сердечнике из пластин Ш-10, толщина набора 15 мм. Первичная обмотка содержит 200 витков провода ПЭ-0,1; вторичная — 600 витков того же провода.
