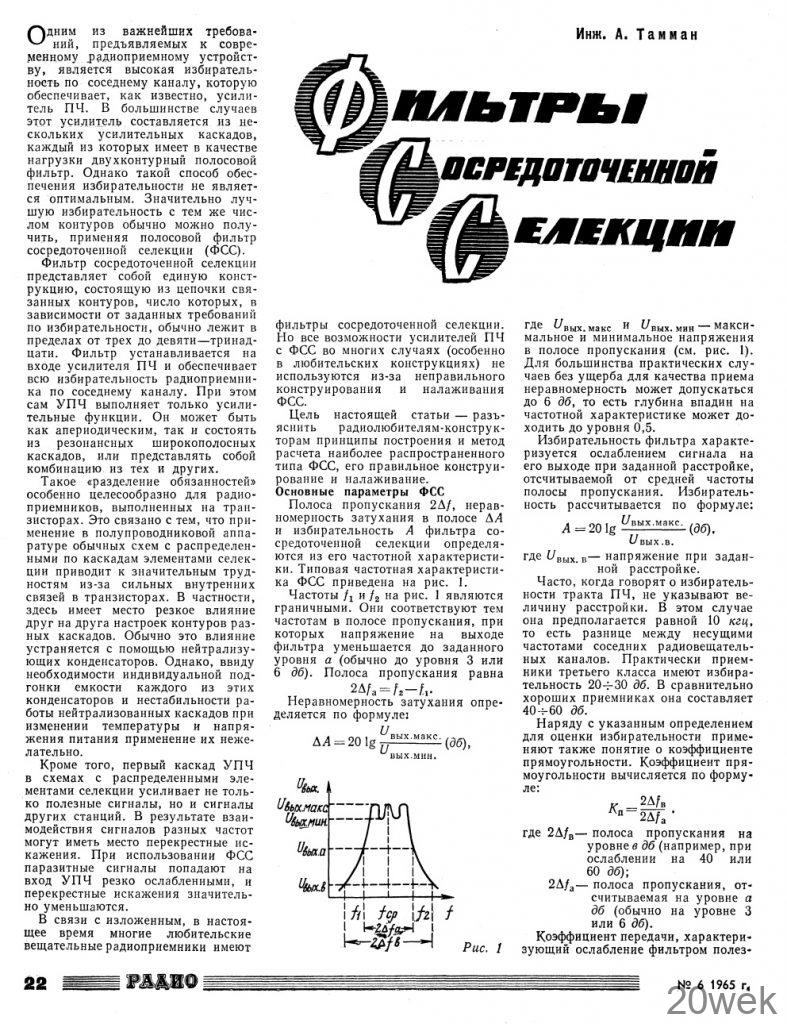

Фильтры сосредоточенной селекции
А. Тамман, Радио №6/1965, ст. 22
Одним из важнейших требований, предъявляемых к современному .радиоприемному устройству, является высокая избирательность по соседнему каналу, которую обеспечивает, как известно, усилитель ПЧ. В большинстве случаев этот усилитель составляется из нескольких усилительных каскадов, каждый из которых имеет в качестве нагрузки двухконтурный полосовой фильтр. Однако такой способ обеспечения избирательности не является оптимальным. Значительно лучшую избирательность с тем же числом контуров обычно можно получить, применяя полосовой фильтр сосредоточенной селекции (ФСС).

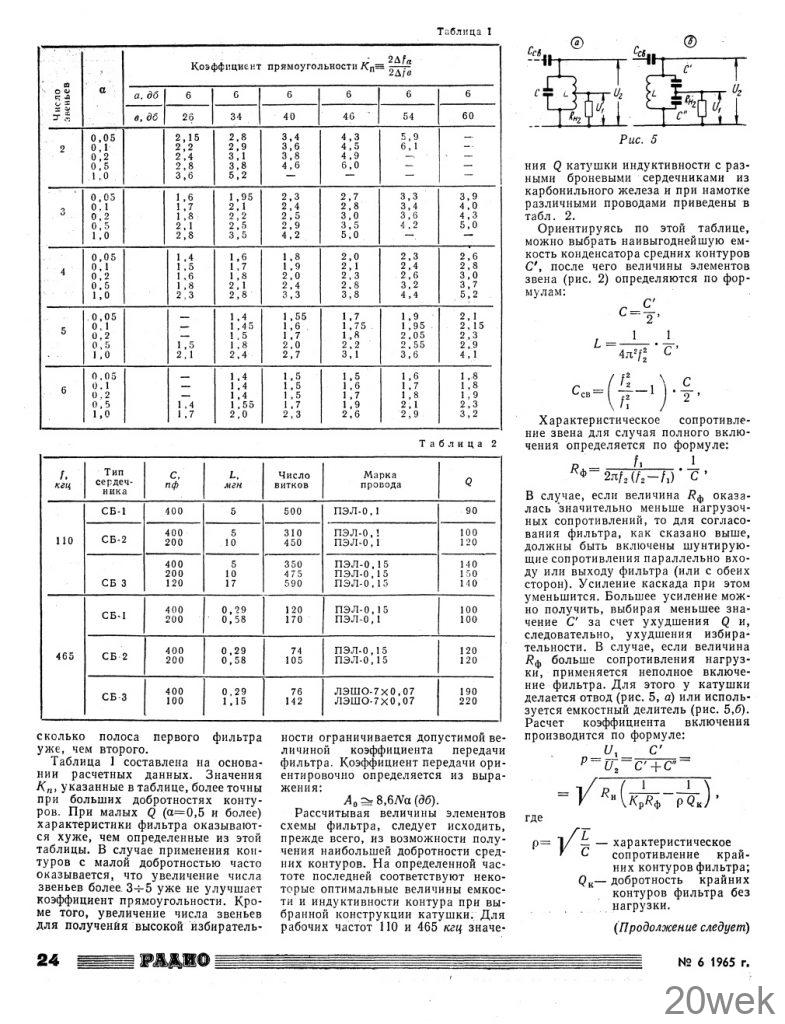

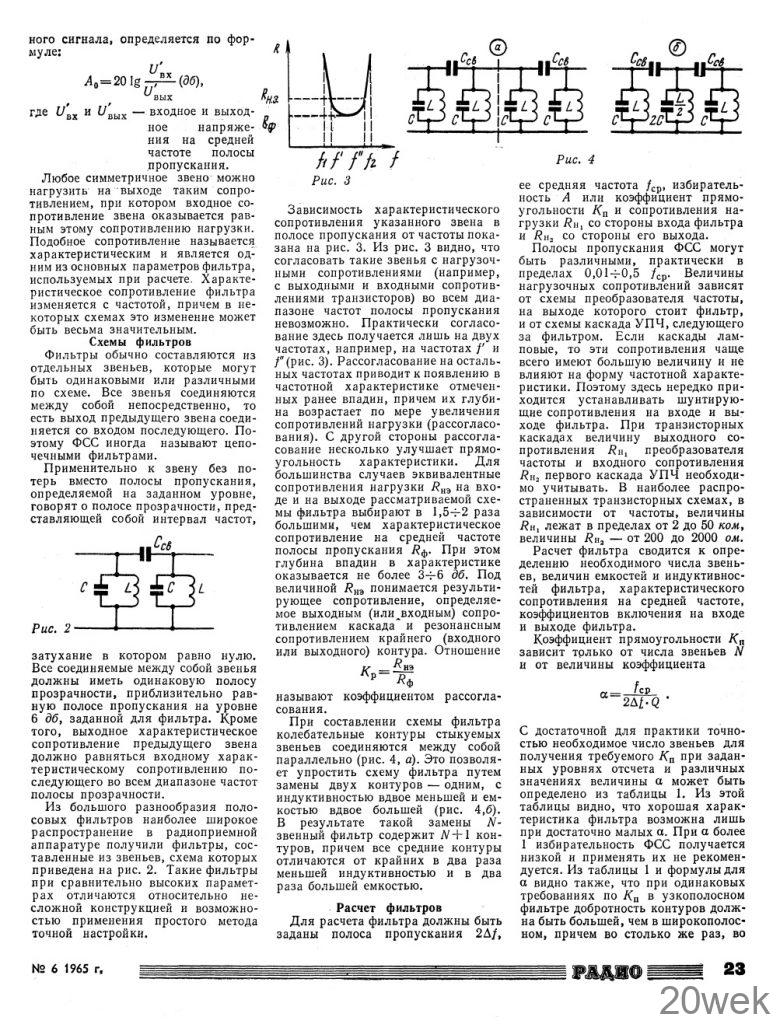

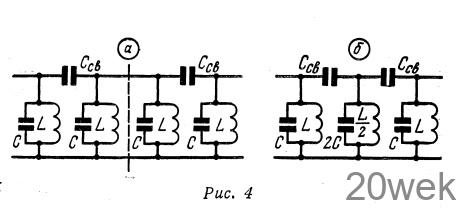

Фильтр сосредоточенной селекции представляет собой единую конструкцию, состоящую из цепочки связанных контуров, число которых, в зависимости от заданных требований по избирательности, обычно лежит в пределах от трех до девяти—тринадцати. Фильтр устанавливается на входе усилителя ПЧ и обеспечивает всю избирательность радиоприемника по соседнему каналу. При этом сам УПЧ выполняет только усилительные функций. Он может быть как апериодическим, так и состоять из резонансных широкополосных каскадов, или представлять собой комбинацию из тех и других.
Такое «разделение обязанностей» особенно целесообразно для радиоприемников, выполненных на транзисторах. Это связано с тем, что применение в полупроводниковой аппаратуре обычных схем с распределенными по каскадам элементами селекции приводит к значительным трудностям из-за сильных внутренних связей в транзисторах. В частности, здесь имеет место резкое влияние друг на друга настроек контуров разных каскадов. Обычно это влияние устраняется с помощью нейтрализующих конденсаторов. Однако, ввиду необходимости индивидуальной подгонки емкости каждого из этих конденсаторов и нестабильности работы нейтрализованных каскадов при изменении температуры и напряжения питания применение их нежелательно.
Кроме того, первый каскад УПЧ в схемах с распределенными элементами селекции усиливает не только полезные сигналы, но и сигналы других станций. В результате взаимодействия сигналов разных частот могут иметь место перекрестные искажения. При использовании ФСС паразитные сигналы попадают на вход УПЧ резко ослабленными, и перекрестные искажения значительно уменьшаются.
