Электронный коммутатор

Л. РЕДЬКИНА, Б. РЕДЬКИН, Радио №12/1966, ст.47

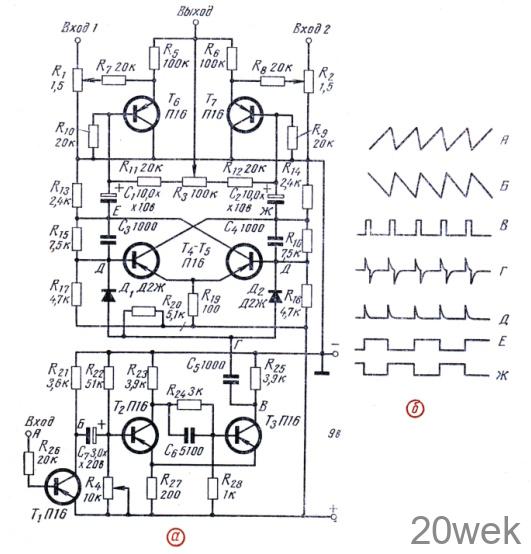

Двухканальный коммутатор, схе­ма которого приведена на рис. 1,а, предназначен для работы с любым осциллографом, имеющим выходные гнезда напряжения развертки (на­пример, С1—3, С1—8, С1—20 и т. п.).

Транзисторный коммутатор, соб­ранный по схеме рис. 1,а, позволяет наблюдать периодические процес­сы, частота которых не выше 150 кгц. Частота переключения 30 кгц. Приме­няя высокочастотные транзисторы П403, П414, П416, можно повысить частоту переключения.

Напряжение питания 9 В, потреб­ляемый ток 5,5—6 ма. Амплитуда исследуемого сигнала может дости­гать 2 В.

Пилообразное напряжение (рис. 1,6) запускает мультивибратор (Т₂, Т₃). Оно поступает с зажима «на­пряжение развертки» через фазоин­версный каскад, собранный на тран­зисторе Т1 (Б). С помощью потенцио­метра можно добиться срабаты­вания мультивибратора от заднего фронта импульса пилообразного на­пряжения. С нагрузки транзистора устройство коммутатора) и запус­кает его. Диоды Д₁, Д₂ служат для запуска триггера. Каждый приходящий импульс (во время каж­дого периода развертки) переклю­чает триггер. В течение четных пе­риодов развертки триггер находится в одном устойчивом состоянии (на­пример, Т4— закрыт, Т₅— открыт), а в течение нечетных — в другом устойчивом состоянии. На нагруз­ках (R₁₃, R₁₄) появляются положи­тельные импульсы, которые посту­пают на базы транзисторов T6 и T7 (Е и Ж) эмиттерного повторителя. Длительность этих импульсов мень­ше соответствующего периода пило­образного напряжения. Они пооче­редно закрывают или открывают транзисторы Т₆ и T₇. Когда тран­зистор закрыт, исследуемое напря­жение через гнездо «Вход 1» или через «Вход 2» поступает на выходное гнез­до, а затем на вход усилителя вер­тикального отклонения осциллог­рафа. Во время переключения оба исследуемых сигнала не достигают входа усилителя, поскольку сопро­тивление открытого транзистора ма­ло. Процесс переключения проис­ходит в момент обратного хода луча.

На выходное гнездо с коллекторов транзисторов T₄ и Т₅ через потенцио­метр R₃, регулирующий амплитуду и полярность выходного сигнала, подается соответствующий прямо­угольный импульс, чем достигается перемещение линий развертки по оси У.

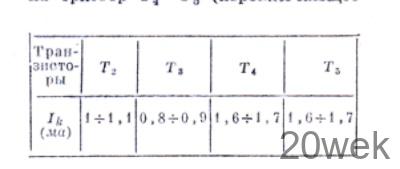

При налаживании для запуска мультивибратора (А) необходимо по­дать пилообразное напряжение и проконтролировать форму напряже­ний в соответствии с временной диаграммой (рис. 1,6). После этого выход коммутатора надо соединить со входом усилителя вертикального отклонения осциллографа. При этом на экране осциллографа должны поя­виться две линии развертки. При регулировке сопротивления резис­тора R₃ они должны перемещаться относительно друг друга. Режимы работы транзисторов, измеренные прибором ТТ-1, приведены в таблице.
