В. КУЗЬМИН, Радио №6/1969, ст.33

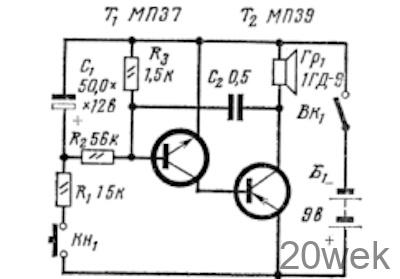

Небольшое устройство, генерирующее сигнал с периодически меняющейся тональностью, сходный со звучанием сирены, можно собрать по схеме, приведенной на рисунке.
Основу его составляет несимметричный ждущий мультивибратор, запуск которого осуществляется вручную замыканием кнопки Кн1.
Нарастающее напряжение заряда конденсатора C1 выводит ждущий режим устройства в автоколебательный, после чего амплитуда колебаний также начинает возрастать. Рост амплитуды продолжается до тех пор, пока конденсатор не зарядится до напряжения источника питания. После отпускания кнопки процесс повторяется в обратной последовательности, после чего генератор переходит снова в ждущий режим.
Время нарастания звука подбирается резистором R1, время спада — резистором R2. Желаемый тон звучания зависит как от конденсатора C2, так и от громкоговорителя Гр1. Такое устройство можно применить и вместо электрического звонка. Ток, потребляемый им в режиме покоя, менее 1 мА.
