АВОМЕТР НА ДВУХ ТРАНЗИСТОРАХ

Л. Могилевский, Радио №10/1964, ст.45

Прибор позволяет измерять напряжение, ток и сопротивление с до­статочной для радиолюбительской практики точностью

Возможности прибора таковы: на­пряжение постоянного тока можно измерять от 100 мв до 1000 в (пределы измерения 1000 в, 250 в, 100 в, 25 в, 10 в, 100 лв), напряжение перемен­ного тока — от 10 в до 1000 в (1000 в, 250 в, 100 в, 25 в, 10 в), постоянный ток — от 150 мка до 1 а (1 а, 250 ма, 100 ма, 25 ма, 5 ма, 150 мка), вели­чины сопротивлений — от 10 ом до 20 Мом.

Входное сопротивление вольтмет­ра постоянного тока в пределах из­мерения напряжения 10 в и 25 в — 150 ком!в, а в пределах 100 в, 250 в, 1000 в — 15 Мом. Входное сопротив­ление вольтметра переменного то­ка — около 3 ком/в. Частотный диа­пазон измерения переменного тока 50 гц—5 кгц.

Питается авометр от двух бата­рей ФБС напряжением 1,5 в каждая и потребляет ток 2,2 ма.

Вес прибора около 1 кг, размеры 130x205x58 мм.

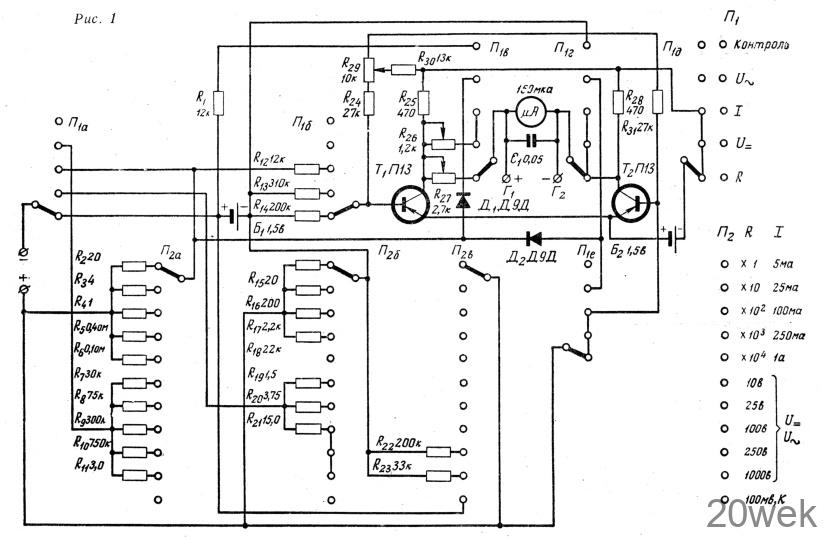

Принципиальная схема ампер- вольтомметра приведена на рис. 1. Постоянный ток, постоянное напря­жение и сопротивление измеряют по мостовой схеме. Плечи моста сос­тавлены из сопротивлений транзис­торов T1, Т2 и сопротивлений R25 и R28. В его диагональ включены мик­роамперметр ИТ (чувствительность 150 мка, внутреннее сопротивление 1500 ом) и переменное сопротивление R26 ИЛИ R27.

Переменным сопротивлением R29, ручка которого выведена на переднюю панель прибора, можно изменять то­ки базовых цепей транзисторов T1 и Т2. В результате этого мост ока­зывается сбалансированным, а сле­довательно, стрелка микроампермет­ра отклоняется на нулевое деление шкалы.

Полное отклонение стрелки ин­дикатора происходит при токе около 5 мка, однако с помощью переменных сопротивлений R26, R27 чувствитель­ность его ухудшена до 6—8 мка. Шкала прибора практически ли­нейна во всем диапазоне измерения.

При измерении сопротивления переключатель П1 устанавливают в нижнее (по схеме) положение. Ток протекает по цепи: положительный полюс батареи Б1, сопротивление R_х, подключенное к входным зажи­мам, измерительный мост, сопро­тивление /R14, отрицательный полюс батареи Б₁. Фактически измеряется падение напряжения на сопротив­лении R_x, которое пропорционально величине этого сопротивления.

Градуировка шкалы омметра сов­падает с градуировкой шкалы авометра ТТ-1.

Прежде чем приступать к любому измерению, стрелку микроампермет­ра устанавливают на нулевое деле­ние при разомкнутых входных зажимах. Для этой цели служит потенциометр R29. Затем (при измере­нии сопротивлений) добиваются от­клонения стрелки на последнее деление шкалы (сопротивление R27).

Перед началом измерения пос­тоянного тока или напряжения при­бор калибруют (предварительно уста­новив стрелку на нулевое деление). При этом переключатель П1 ставят в положение «контроль» и проверяют напряжение батареи Б1 непосред­ственно по индикатору. Затем пе­реключают П1 в положение «U =», а переключатель П2 — в положение «1000 в» и добиваются отклонения стрелки микроамперметра на нуле­вое деление (с помощью R29).

Переводят П2 в положение «к» и с помощью переменного сопротивле­ния R26 добиваются того же показа­ния прибора, какое было, когда П1 находился в положении «контроль». Когда П1 стоит в положении «конт­роль», а П2 — в положении «к», следует пользоваться шкалой 2 в. Когда переключатель П1 находится положении 1, а П2 в положении «к», то прибор измеряет постоянное напряжение до 100 мв.

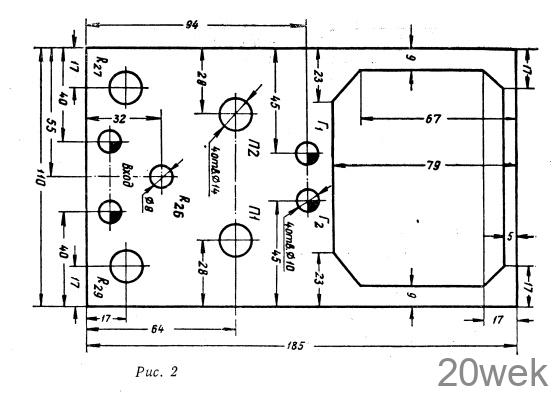

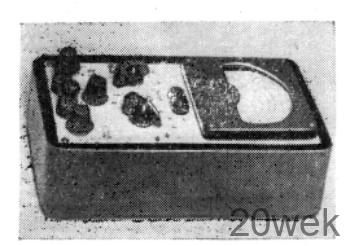

Конструкция и детали. Авометр смонтирован в деревянном ящике. Все ручки управления размещены на передней панели (рис. 2). В при­боре использованы транзисторы П13—П16 с коэффициентом усиле­ния по току 50—70. Потенциометры R27, R29 типа СП, R26—СПО. Пос­тоянные сопротивления типа МЛТ, причем они составлены из нескольких сопротивлений (двух-трех). Переклю­чатели П1 и П2 с керамическими платами, первый на 5, второй на 11 положений.

Налаживание. Оно сводится к подбору величины сопротивления Rзо, от которого зависит напряжение на коллекторах транзисторов Т1 и Т2. Затем эталонным прибором из­меряет напряжение батареи Б1 и подбором сопротивления R1 отме­чают это напряжение на шкале мик­роамперметра налаживаемого при­бора, то есть калибруют прибор. Калибровка описана выше.

После этого, подавая на вход при­бора различные напряжения и под­бирая величины сопротивлений (R19—R23) делителя напряжения во­льтметра постоянного тока, уточня­ют предельные значения его шкал.

При налаживании омметра к вход­ным зажимам подключают эталонное сопротивление 200 ком. Изменяя величину сопротивления R14, доби­ваются отклонения стрелки индика­тора на среднее деление шкалы (пе­реключатель П2 стоит в положении «Х10⁴»). Предварительно устанавли­вают стрелку на нулевое деление.

Налаживание амперметра состоит в том, что с помощью сопротивления R12 уточняют границы предела измерения 100 ма и подбирают со­противления шунтов. Налаживание вольтметра переменного тока сво­дится к подбору сопротивлений R₇—R11 делителя напряжения.

Положение U ∼ переключателя П1 соответствует выключению при­бора, так как при этом измеритель­ный мост обесточен.
