Антенна на 144 Мгц

Радио №2/1966, ст.57

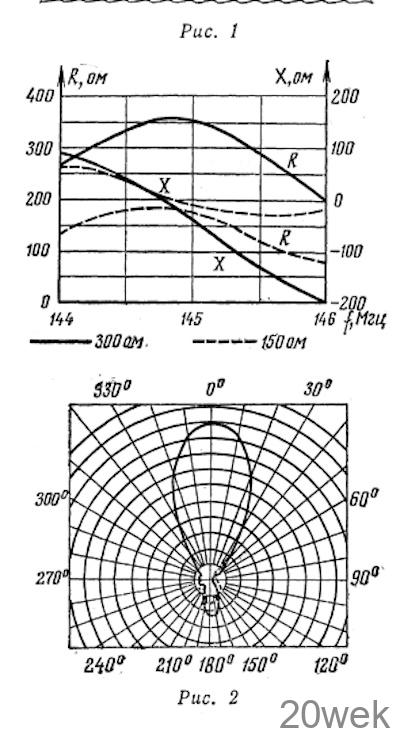

Чешским радиолюбителем OK1DE сконструирована восьмиэлемент­ная антенна типа «волновой канал», эффективно работающая в диапазоне 144—146 Мгц. Техниче­ские характеристики антенны при­ведены в таблице, кривые изменения входного сопротивления по диапазо­ну — на рис. 1, а диаграмма направ­ленности в горизонтальной плоско­сти — на рис. 2

Технические данные антенны

• Число элементов  8
• Коэффициент усиления (по сравнению с обычным дипо­лем), дб 11-12
• Ослабление заднего лепестка, дб    14±16
• Коэффициент бегущей волны 0,4-0,7
• Максимальная длина, м 3,81
• Максимальная ширина, м 1,135

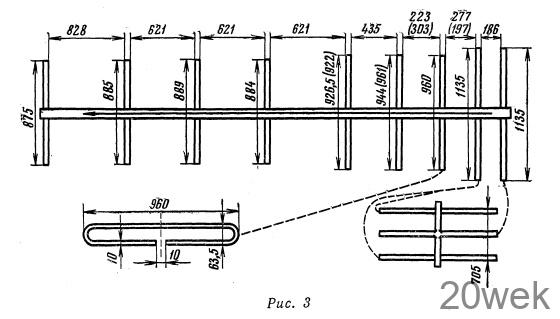

Устройство антенны и ее размеры показаны на рис. 3. Значения раз­меров указаны в мм. При постройке антенны с размерами, которые даны вне скобок, ее входное сопротивле­ние будет равно 300 ом. В том слу­чае, если необходимо иметь входное сопротивление антенны 150 ом, не­которые размеры ее меняются и даны в скобках. Материалом для изготовления антенны служат дюр­алюминиевые трубки: для всех эле­ментов диаметром 10 мм, а для реи, на которых укреплены элементы, диаметром 28 мм.

В антенне применен активный петлевой вибратор. Согнуть такой вибратор проще всего холодным способом следующим образом. Из твердого дерева вытачивают два ро­лика диаметром 43 мм и укрепляют их на толстой доске. Расстояние между центрами роликов должно составлять 900 мм. Трубку, пред­назначенную для вибратора, при­кладывают к роликам, укрепляют, чтобы она не сдвинулась и изгибают по окружности роликов.

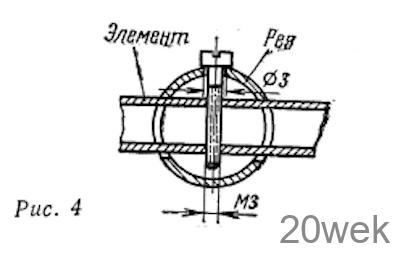

Элементы антенны укрепляют на рее болтами М3 так, как это показано на рис. 4. Во избежание ухуд­шения работы антенны следует точно придерживаться всех размеров, ука­занных на рис. 3, а также соблюдать толщину трубок и способ скрепления элементов и реи.

„Amaterske radio“, 1964, № 7

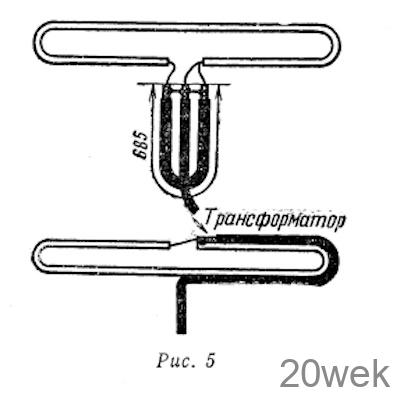

От редакции. Чтобы было воз­можно применить для фидера ан­тенны наиболее распространенные в СССР кабели с волновым сопро­тивлением 75 ом (РК-1, РК-3), необходимо присоединить к петле­вому вибратору антенны с входным сопротивлением 300 ом U — колено (рис. 5,а), которое одновременно с трансформацией входного сопротив­ления антенны будет симметрировать ее. Трансформация входного сопро­тивления антенны 150 ом осущест­вляется при помощи трансформатора, сделанного из кабеля. Такие транс­форматоры описаны в статье Хар­ченко и Исуповой «Неполная зиг­загообразная антенна» («Радио», 1965, № 1, стр. 24—27 и 4 страница вкладки в журнал). Длина l_гр транс­форматора к данной антенне состав­ляет 342 мм. Для симметрирования антенны фидер с трансформатором прокладывается по трубке петлевого вибратора до точки нулевого по­тенциала (рис. 5_б). Наружная изо­ляционная оболочка с кабеля не снимается. В этом случае петлевой вибратор удобнее прикреплять к рее незамкнутой стороной вверх (то есть той стороной, к которой присоединяются концы трансформа­тора).
