ЗВУКОВОЙ ГЕНЕРАТОР
В. Мартыщенко, Радио №6/1964, ст.30

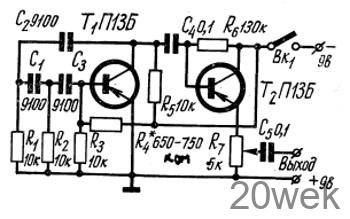

Этот генератор можно использовать при налаживании транзисторных усилителей НЧ. Он генерирует напряжение синусоидальной формы частоты 1,5 кгц. Частоту генерации можно менять изменением емкостей конденсаторов C1—Сз- Выходное напряжение генератора на нагрузке 10 ком — 2,5 в. Потребление тока 2 ма при питании от батареи 9 в. При изменении питающего напряжения в пределах 7,5—10 в выходное напряжение изменяется в пределах 1,5—2,5 в.
В конструкции применены транзисторы с большим коэффициентом усиления по току, конденсаторы МБМ, сопротивления МЛТ-0,5.
При настройке RC генератора важно правильно выбрать рабочую точку транзистора Т1. Для этого в качестве сопротивления R4 берут переменное сопротивление 1 Мом. Изменяют его величину до тех пор, пока выходное напряжение не достигнет максимума. Вслед за этим измеряют величину и заменяют переменное сопротивление постоянным (650—750 ком).
