ВЫХОДНОЙ КАСКАД НА 430—440 Мгц

Радио №6/1965, ст. 20

Выходной каскад сконструи­рован как приставка к перепере­датчику на 144—146 Мгц с кварцевой стабилизацией частоты и выходной мощностью 5 вт. При анодном напряжении 300 в выход­ная мощность каскада равна 5 вт.

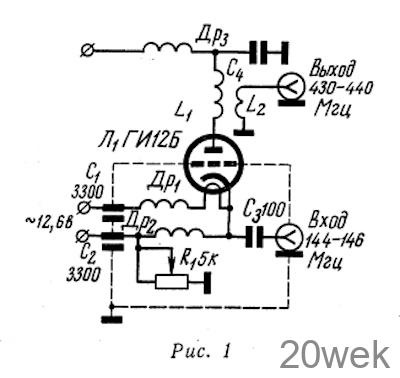

Принципиальная схема Схема (рис. 1). Каскад собран по схеме с заземленной сеткой на лампе ГИ12Б (Л₁) и работает в режиме утроения частоты. Дроссели Др₁ и Др₂ блокируют цепи катода и накала по высокой частоте. Конден­саторы С₁ и С₂ — развязывающие. Конденсатор С₃ применяется тогда, когда контур связи с антенной в передатчике на 144—146 Мгц за­землен. Если этот контур заземлен через конденсатор переменной емкости, то конденсатор С₃ можно не устанавливать. Сопротивление R1 в цепи катода позволяет устанав­ливать напряжение смещения, не­обходимое для нормальной работы каскада. Дроссель Др₃ блокирует цепь анода по высокой частоте. Кон­денсатор С₄ создает короткое замы­кание для токов высокой частоты у короткозамкнутого конца анодного контура. Анодный контур L₁ коак­сиального типа. Он настраивается на частоту в диапазоне 430—440 Мгц. L₂ — петля связи, служит для отбора энергии в антенну.

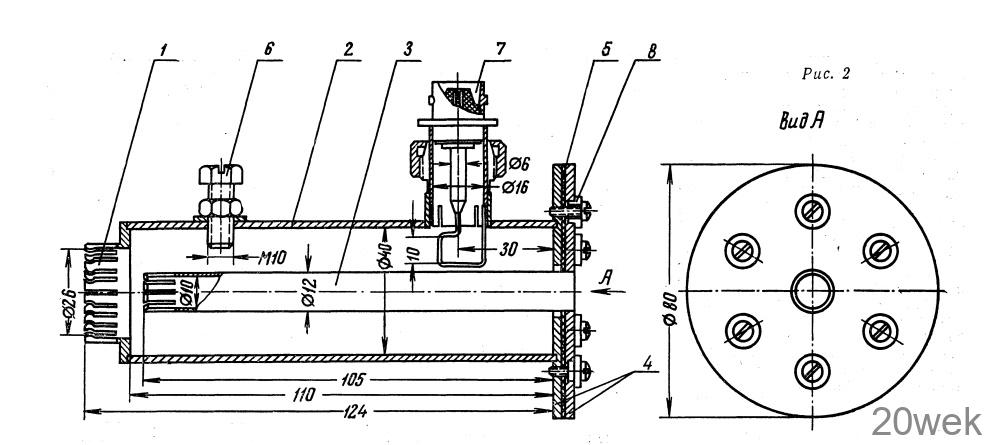

Конструкция. Анодный контур (рис. 2) представляет собой ко­роткозамкнутый четвертьволновый отрезок коаксиальной линии, обра­зованный внешней трубой 2 и внут­ренней 3. Припаянные к трубам 2 и 3 фланцы 4, между которыми про­ложена диэлектрическая прокладка 5 из фторопласта, слюды или лако­ткани толщиной 0,1—0,2 мм, об­разуют конденсатор С₄. Эти фланцы скреплены друг с другом винтами через изолирующие шайбы 3. К фланцу трубы 3 привинчен лепесток для подпайки дросселя Др₃. Петля устройства связи 7 ориентируется вдоль оси трубы 3. Она изготовляется из медной посеребренной проволоки диаметром 1 мм. Конструкция устройства связи должна быть та­кова, чтобы его петля не прикасалась к внутренней трубе 3, на которую подается напряжение +300 в. Трубы контура L₁ изготовляются из мед­ной или латунной трубки. Откры­тые концы их заканчиваются цан­гами 1 в которые вставляются анод­ный и сеточный контакты лампы ГИ12Б.

Настройка контура L₁ осущест­вляется подстроечным винтом 6, который при полном ввинчивании не должен касаться трубы 3. Мини­мальный зазор между винтом 6 и трубой 3 должен быть не менее 0,5 мм. После изготовления и на­стройки все детали контура жела­тельно посеребрить.

Детали каскада, показанные на рис. 1 внутри пунктирной линии, раз­мещены в медном или латунном за­крытом шасси размерами 100Х80Х 100 мм. Это шасси соединяется с сет­кой лампы также при помощи цанги.

Контур L₁ и шасси прикрепляют­ся к металлическому листу толщи­ной 5 мм и размерами 150X250 мм и закрываются кожухом с жалю­зи. Дроссели Др1Др2Др3 намо­таны на сопротивлениях ВС—1 вт 68 ком проводом ПЭВ 0,51 в один слой по всей длине сопротивления.

Настройка. Настройка генератора производится при помощи индика­тора напряженности поля, в каче­стве которого можно использовать резонансный волномер (типа ВМТ-Д или ВСТ-2Д).

Перед настройкой нужно устано­вить величину сопротивления порядка 3—4 ком, присоединить к каскаду антенну и проверить от­сутствие коротких замыканий между трубой 3 и петлей связи, а также между винтом 6 и этой же трубой. После этого подают на лампу ГИ12Б анодное напряженней напря­жение возбуждения от передатчика на 144—146 Мгц. Затем, вращая винт 6, добиваются максимальных показаний прибора индикатора на­пряженности поля.

Конструктивные размеры кон­тура таковы, что он может на­страиваться только на третью гар­монику передатчика на 144—146 Мгц, то есть на 432—438 Мгц, но может быть случай когда, ввиду от­личия размеров контура от указан­ных на рис. 2, осуществить настройку каскада винтом 6 будет невоз­можно. В этом случае следует сде­лать трубу 2 длиннее на 3—4 мм и при настройке, в случае необхо­димости, укоротить ее со стороны цанги.

Результаты испытаний. Каскад был установлен на радиостанции UB5KYU (гор. Новомосковск, Дне­пропетровской области) и подклю­чен к антенне, находившейся в помещении радиостанции на втором этаже здания

Сигналы в диапазоне 430— 440 Мгц принимались радиостанцией UB5KDO в Днепропетровске (рас­стояние более 30 км) на КВ прием­ник с конвертером и одновременно на сверхрегенератор. Слышимость оценивалась соответственно баллами 595 и 585. Сигнал был стабильным и в течение всего эксперимента (около двух часов) подстраивать приемную аппаратуру не приходи­лось.
