Гетеродин на точечном транзисторе
Радио №5/1965, ст. 62

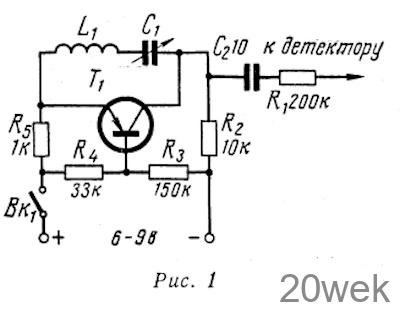

Нa рис. 1 приведена схема простого транзисторного гетеродина для приема телеграфных сигналов. Его можно использовать и в ламповом приемнике. Напряжение питания при этом берется от обмотки питания накала ламп (рис. 2).
Контур L1C1 настраивается на частоту приблизительно равную промежуточной частоте приемника. Цепочка R1С2 служит для предотвращения синхронизации частоты гетеродина сильным сигналом промежуточной частоты.
