Установка для поворота антенн

В. ЛЫБА, Радио №9/1966, ст.31

Установка предназначена для вращения антенны в горизон­тальной плоскости. Она состо­ит из следующих основных частей: мачты, привода для вращения, пуль­та управления и выпрямителей пи­тания.

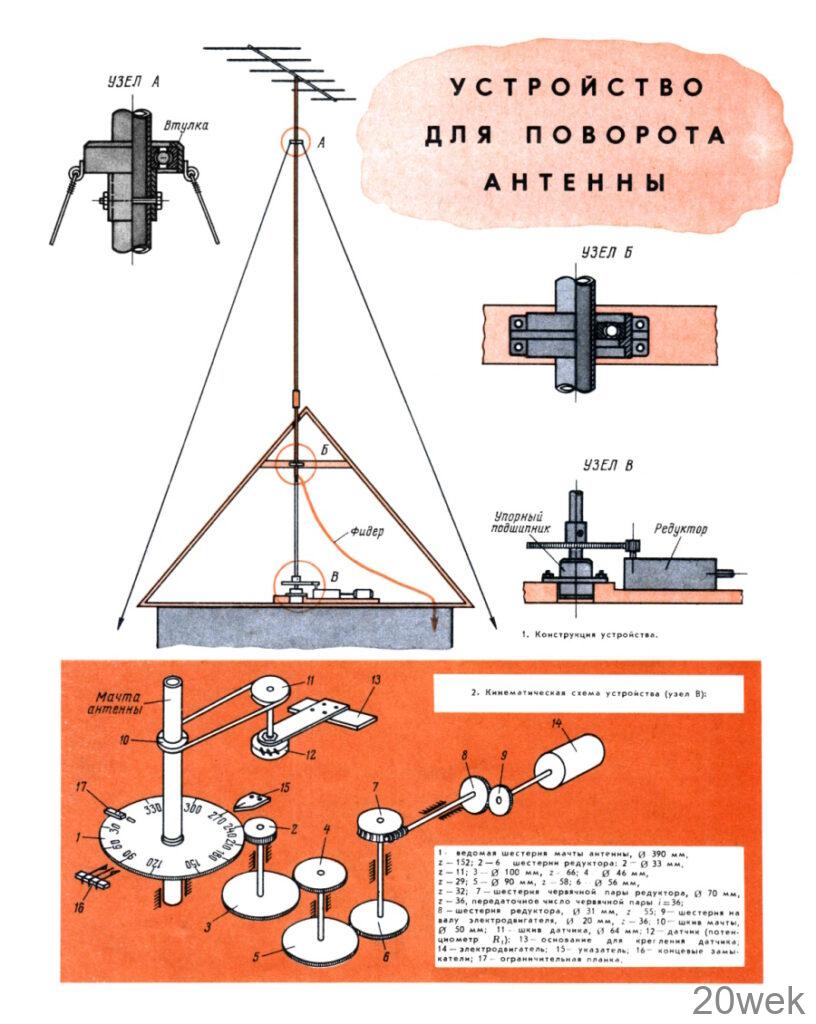

Конструкция и кинематическая схема установки показаны на первой странице вкладки. Мачта антенны из стальных труб диаметром 34 мм установлена таким образом, что ос­нование ее находится на чердаке дома. Крепление антенны в верти­кальном положении осуществляется с помощью растяжек и поворотных узлов Л, Б, и В. Во всех узлах при­менены шариковые подшипники с диаметром внутреннего кольца 35 мм. Конструкция установки разборная и позволяет в случае надобности установить ту или иную антенну, а также антенный усилитель.

Поворот антенны осуществляется следующим образом (рис. 2 на вкладке). Вращение электродвига­теля передается через редуктор на ведомую шестерню 1, которая жестко скреплена с мачтой антенны. Переда­точное отношение редуктора подо­брано таким образом, что скорость вращения мачты с антенной состав­ляет 1 об/мин. Этим достигается плавность поворота и точная юсти­ровка антенны на соответствующий телецентр. Поворачиваясь, мачта вра­щает ось потенциометра 12, с кото­рого на пульт управления поступает напряжение, пропорциональное углу поворота антенны. Потенциометр 12 и мачта связаны между собой с помощью пассика и двух шкивов. Соотношение диаметров шкива мачты 10 и шкива 11, насаженного на ось потенциометра 12, рассчитано так, что при повороте мачты на 360° потенциометр поворачивается на 270°, то есть в пределах рабочей части.

Шкив поворота антенны — разъ­емный. Он состоит из двух частей, скрепленных 3-мм винтами. Такая конструкция шкива позволяет ему прочно удерживаться на мачте и не проскальзывать вокруг своей оси при вращении антенны. Для точной ориентации антенны на поверхность ведомой шестерни 1 наклеена спе­циальная шкала из бумаги с нане­сенными делениями от 0° до 360°, что дает возможность периодически контролировать ориентацию антенны и точность согласования положения потенциометра 12 со шкалой инди­катора на пульте управления.

В устройстве для управления по­воротом антенны предусмотрено ог­раничение вращения ее более чем на 360° для того, чтобы фидер ан­тенны не мог быть поврежден из-за многократного перекручивания. Кро­ме того, при повороте мачты более чем на 360° выходит из строя потен­циометр 12. Чтобы предотвратить эти поломки, в управляющем устрой­стве установлены концевые замыка­тели 16 (ограничители) «Левый упор» и «Правый упор». На ведомой шестер­не 1 закреплен специальный выступ

17, который в крайних положениях замыкает тот или иной ограничитель. Коаксиальный кабель фидера распо­ложен внутри трубы мачты и через специальное отверстие в ней выво­дится на чердак, откуда идет обыч­ная стационарная проводка к теле­визору.

Благодаря провисанию фидера, вы­ходящего из отверстия, при длине провисающего участка около 3 м радиус изгиба кабеля довольно зна­чителен, что обеспечивает полную надежность при длительной эксплуа­тации.

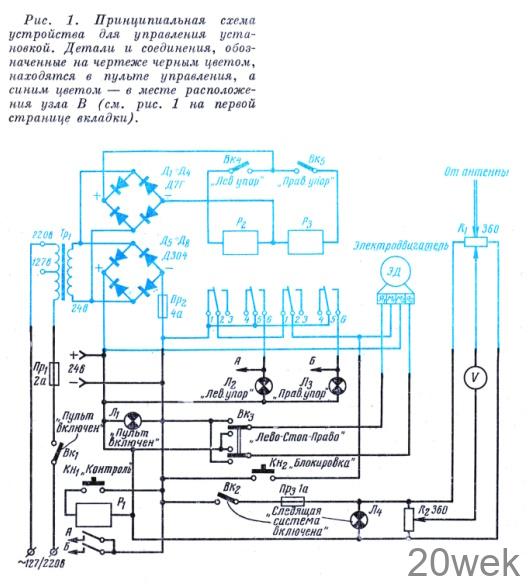

Принципиальная схема устройства для управления установкой показа­на на рис 1, питание осуществляется от сети 127/220 в. Потребляемая мощность составляет 100 вт Напря­жение сети через двухпроводпый шнур поступает на пульт управления и включается тумблером Вк₁ «Пульт включен» С пульта напряжение се­ти подводится через разъем и пере­ходной кабель к силовому трансфор­матору Тр₁, расположенному у ос­нования мачты антенны. Со вторич­ной обмотки этого трансформатора снимается напряжение 24 в, которое выпрямляется выпрямителем на дио­дах Д304 (Д₅—Д₈). Выпрямитель находится там же, где трансформатор Тр₁. Выпрямленное напряжение по­ступает в пульт. При включении тумблера Bk₁ загорается сигнальная лампа Л₁ «Пульт включен», сигнали­зируя об исправной работе силового трансформатора, выпрямителя и сое­диняющих цепей. Далее напряжение 24 в поступает на переключатель Вк₃. «Лево-Стоп-Право», управляю­щий вращением электродвигателя ЭД,.

Изменение направления вращения антенны осуществляется путем пере­мены полярности напряжения на обмотках управления двигателя. Об­мотка возбуждения электродвигате­ля ЭД питается непосредственно с выхода выпрямителя. Соединитель­ные проводники этой линии питания не проходят через пульт.

Наблюдение за поворотом антенны осуществляется по шкале индикато­ра, сделанного из вольтметра посто­янного тока, имеющего «нуль» по­средине. Шкала вольтметра програ­дуирована в градусах. Следящая система состоит из двух потенцио­метров и В₂. В диагональ моста, плечи которого образованы потен­циометрами, включен индикатор. Сле­дящая система включается тумбле­ром Вк₂ «Следящая система вклю­чена», после чего загорается сигналь­ная лампа Л4 и стрелка индикатора фиксирует направление на телецентр, на который в данный момент по­вернута антенна.

Расположенные на пульте сиг­нальные лампы Л₂ «Левый упор» и Л₃ «Правый упор» сигнализируют о крайних положениях ограничи­тельной планки 17 (см. кинематиче­скую схему на ькладке). Если, на­пример, антенна повернулась в край­нее левое положение и планка кос­нулась и замкнула контакты замы­кателя 16, то через них будет подано питание на обмотку реле Р₂. Реле срабатывает, размыкает свои нор­мально замкнутые контакты 1—2 и замыкает нормально разомкнутые контакты 5—6. Контактами 1—2 разрывается цепь подачи питания на обмотку возбуждения электро­двигателя, и дальнейшее вращение антенны прекращается. Через кон­такты 5—6 подается питание на сигнальную лампу Л₂ «Левый упор». Лампа загорается, сигнализируя о ненормальном положении антенны. Аналогично при нахождении ан­тенны в крайнем правом положении срабатывает реле и загорается сигнальная лампа Л₃ «Правый упор».

Для того чтобы вывести антенну из крайнего левого (или правого) положения, необходимо переключа­тель Вк₃ установить в противополож­ное положение. Но антенна не отой­дет из данного крайнего положения, так как цепь подачи питания на обмотку возбуждения электродвига­теля разорвана контактами 1—2 реле Р₂ (или Р₃). Для восстановле­ния движения антенны нужно на­жать кнопку Кн₂ «Блокировка», ко­торая включена в линию разрыва этих контактов. Тогда электродви­гатель начнет работать и антенна выйдет из своего крайнего положе­ния. Реле Р₂ и Р₃ питаются от выпря­мителя на диодах Д7Г (Д1—Д₄), которые подключены к трансформатору Tp₁

При включении пульта управления необходимо проверить исправность ламп Л₂ «Левый упор» и Л₃ «Правый упор». Это осуществляется с помощью кнопки Ry1 «Контроль» и реле Р₁. При нажатии кнопки реле срабаты­вает, замыкает свои контакты А и Б, через которые подается питание на лампы Л₂ и Л₃. При исправности ламп они загораются. На боковую стенку пульта выведены два гнезда, к которым подведено напряжение 24 в от выпрямителя. К этим гнез­дам можно подключать различные дополнительные устройства, а также контролировать на них исправность выпрямителя.

Пульт имеет размеры 160Х100Х50 мм, вес 500 г. Корпус пульта выполнен из непрозрачного органи­ческого стекла толщиной 3 мм. Для усиления конструкции по местам стыков приклеены ребра толщиной 6 мм. На передней панели закрепле­ны все тумблеры, сигнальные лам­почки и вольтметр-индикатор. На боковую стенку выведены гнезда «24 в» и ось потенциометра R₂ (под шлиц). Задняя крышка прикреплена к корпусу винтами. На ней закреп­лен шнур с вилкой для подключения к сети и 12-жильный кабель j разъ­емом на конце для подключения кабеля, идущего на чердачное поме­щение к месту расположения сило­вого трансформатора Тр₁, выпря­мителей, реле Р₂ и Р₃, электродви­гателя и системы поворота антенны.

Силовой трансформатор Тр₁ име­ет сердечник Ш34Х52. Первичная обмотка его содержит 550 витков провода ПЭЛ 0,6 с отводом от 320-го витка, а вторичная обмотка — 24 витка провода ПЭЛ 0,83.

Электродвигатель — постоянного тока, напряжением 24 в, типа СЛ-361. Скорость вращения электродвига­теля — 3500 об/мин, мощность — 90 вт.

В пульте применены реле Р₁ типа РЭС-9, Р₂ и Р₃ типа ТКЕ-52ПД. Контакты реле Р₂ и Р₃ должны вы­держивать ток не менее 5 ампер. Потенциометры R₁ и R₂ следящей системы установлены типа ППЗ-12. Для индикатора использован вольт­метр М5-2 7,5-0-7,5 в. Редуктор устройства состоит из зубчатых шестерен и одной червячной пары. Количество зубьев и диаметры шестерен указаны на кинематической схеме (см. вкладку). Общее переда­точное отношение редуктора — 3460.

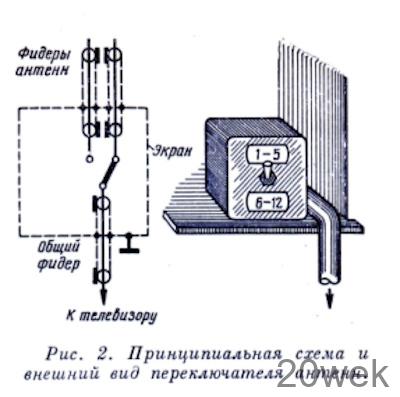

Переключатель антенн (рис. 2) позволяет одновременно использо­вать две антенны с двумя отдельными фидерами. Он собран в металличе­ском корпусе, выполняющем одно­временно роль экрана. Описанная поворотная установка хорошо работает с сентября 1965 года
