Усилитель низкой частоты

Г. КРЫЛОВ, Радио №3/1967, ст.32

Усилитель предназначен для вос­произведения грамзаписи, а так­же для работы с высокочас­тотным блоком радиоприемника. Выходная мощность его 6 вт при коэффициенте нелинейных искаже­нии 1 %. Неравномерность частотной характеристики усилителя в диапа­зоне от 30 до 15 000 гц — 1 дб. Уро­вень фона — 55 дб, чувствитель­ность — 0,3 в.

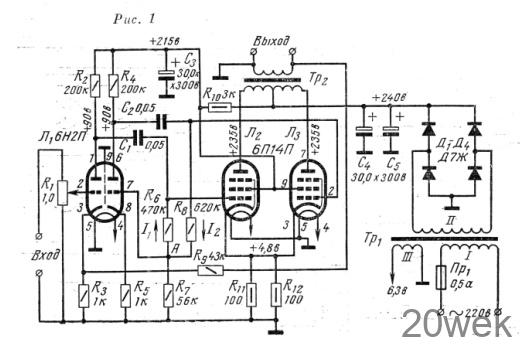

Принципиальная схема. Усили­тель состоит из самобалансирующего­ся фазоинвертора, двухтактного кас­када усиления мощности и выпрями­теля (рис. 1).

Напряжение сигнала с потенцио­метра R1 поступает на сетку левого (по схеме) триода лампы Л₁ типа 6Н2Г1. С нагрузки триода усиленный сигнал подается на управляю­щую сетку выходной лампы Л₂ типа 6П14Г1, а через делитель R₆R₇ — на сетку правого триода лампы Усиленный и перевернутый по фазе на 180° сигнал поступает далее на управляющую сетку второй выход­ной лампы Л3. Напряжение на сетке правого триода Л1 можно определить как произведение (I₁—I₂)ХR₇. По­скольку потенциал точки А (см. схему) отличен от нуля, величина тока I₁ больше I₂ и для равенства напряжений на резисторах утечки выходных ламп (напряжений воз­буждения) необходимо выполнить не­равенство R₆<R₈. При выбранных номиналах деталей фазоинвертора равенство указанных напряжений в звуковом диапазоне выдерживается с точностью 5%. За счет отрицатель­ной обратной связи по цепи С₂—R₈ равенство фазных напряжений под­держивается и при изменении номи­налов деталей фазоинвертера в про­цессе эксплуатации усилителя.

Для уменьшения искажений и вы­ходного сопротивления в схему вве­дена отрицательная обратная связь по напряжению глубиной 10 дб. Напряжение обратной связи сни­мается со вторичной обмотки выход­ного трансформатора и через рези­стор R₉ подается в цепь катода ле­вого триода лампы Л₁. Нагружен усилитель на два синфазно и после­довательно включенных громкогово­рителя типа 5ГД-10, 5ГД-14 пли 4 Г Д-1.

Выпрямитель усилителя собран по обычной мостовой схеме на дио­дах типа Д7Ж.

Детали усилителя. Силовой транстранс­форматор собран на сердечнике из пластин Ш32, толщина набора 32 мм, окно — (16X48) мм². Сетевая об­мотка содержит 880 витков прово­да ПЭЛ 0,33, анодная — 770 вит­ков провода ПЭЛ 0,33, накальная — 28 витков ПЭЛ 0,96.

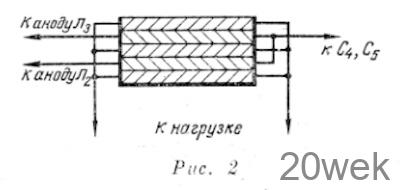

Выходной трансформатор выпол­нен на сердечнике из пластин Ш26, толщина .набора 26 мм; окно.— (13×39) мм². Первичная обмотка содержит 1200X2 витков провода ПЭВ-2 0,19, вторичная — 88X3 вит­ка ПЭВ-2 0,47. Первичная обмотка намотана внавал, вторичная — рядо­вая, в два слоя. Между первичной и вторичной обмотками и между сло­ями вторичной прокладывается слой ватмана. Схема намотки и соедине­ния секций приведена на рис. 2.

Монтажи налаживание. Усилитель смонтирован на шасси из алюминия толщиной 1,5 мм пли стали толщи­ной 1 мм размером 240X92X53 мм. При монтаже фазопнвертор должен быть максимально удален от сило­вого трансформатора. Корпус по­тенциометра R₁ следует соединить с шасси. Налаживание усилителя сводится к установке указанных ре­жимов ламп с помощью авометра ТТ-1 или аналогичного ему. Если усилитель возбудится, то концы вторичной обмотки выходного транс­форматора следует поменять места­ми. С целью снижения фона целесо­образно вместо конденсаторов С₄ и С₅ поставить конденсатор емкостью 150 мкф на напряжение 300 в. Мос­товой выпрямитель на диодах Д7Ж можно заменить селеновым выпря­мителем АВС-120-270. Чувствитель­ность усилителя регулируется под­бором сопротивления резистора R₉.
