УСИЛИТЕЛЬ ДЛЯ ВОСПРОИЗВЕДЕНИЯ ГРАМЗАПИСИ

Л. Цыганова, Радио №3/1966, ст.38

Даже простейший усилитель НЧ должен содержать два каскада усиления: каскад усиления напряжения и каскад усиления мощности. Объясняется это тем, что для нормальной работы обычного одноваттного громкоговорителя к нему нужно подвести мощность около 1 e/и, а получить такую мощность от выходной лампы можно только в том случае, если на ее управляю­щую сетку будет подано напряжение сигнала порядка 6—7 в. Напряжение же, развиваемое звукоснимателем, составляет всего 0,2—0,5 в, значит, прежде чем подать это напряжение на сетку выходной лампы, его нужно усилить. Эту задачу и призван решать каскад усиления напряжения.

Сравнительно недавно для постройки такого усили­теля необходимо было иметь две лампы, Теперь нашей промышленностью выпускается лампа 6ФЗП. В одном баллоне этой лампы размещены триод и пентод, и на ней можно собрать двухкаскадный усилитель НЧ.

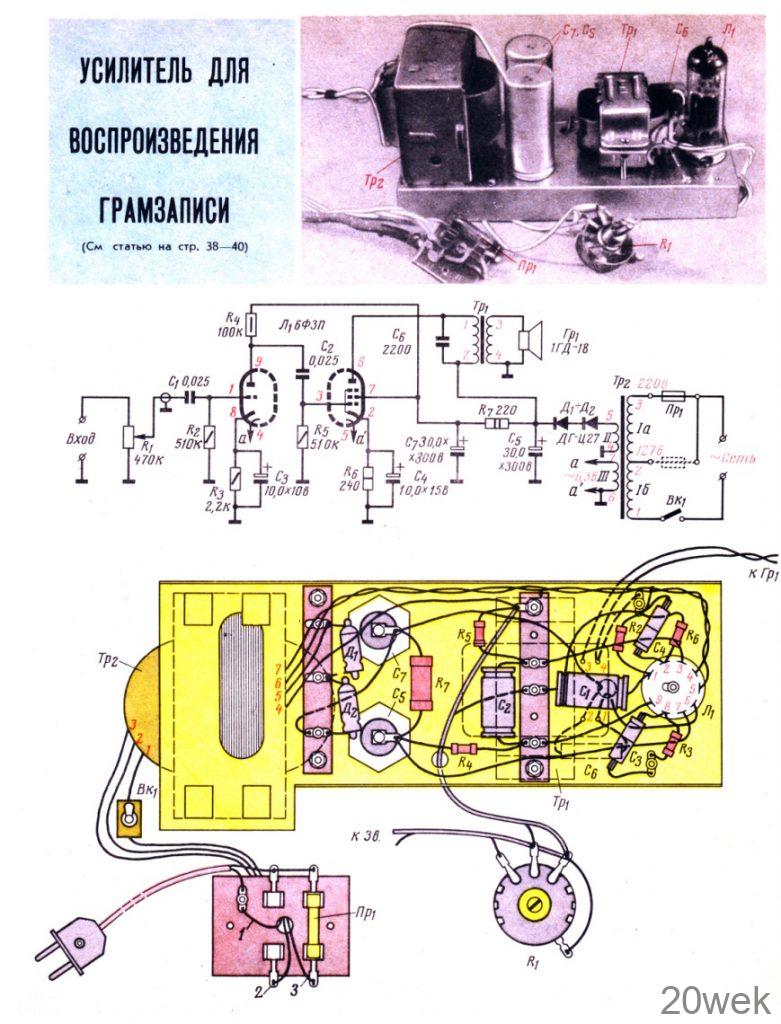

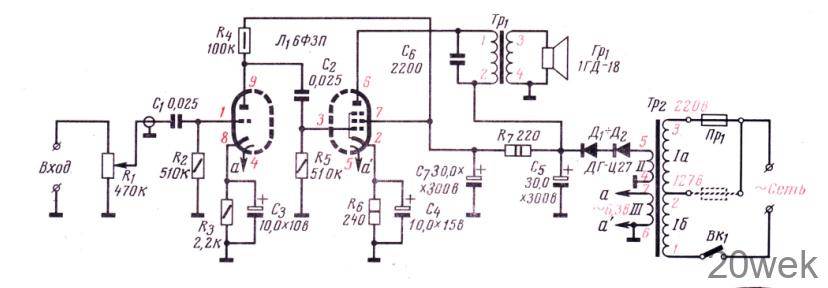

Принципиальная схема усилителя приведена на пер­вой странице вкладки. Выходная мощность его 1 вт, чувствительность с входа звукоснимателя 0,2 В, диапазон воспроизводимых звуковых частот от 100 до 7 000 гц, коэффициент нелинейных искажений 5%. Этот усилитель нельзя назвать высококачественным, его достоинство в другом — схема и конструкция усилителя настолько просты, что его сможет самостоятельно построить и наладить любой начинающий радиолюби­тель. Вернемся теперь к принципиальной схеме усилителя. Первый каскад усиления собран на триоде лампы 6ФЗП. Звуковой сигнал с выхода звукоснимателя посту­пает на потенциометр R₁, выполняющий функции регулятора громкости. При перемещении движка по­тенциометра изменяется величина сигнала, подаваемого через конденсатор C1 на управляющую сетку триода каскада усиления напряжения. Чем выше (по схеме) поднимается движок, тем больший сигнал поступает на сетку лампы. Конденсатор С1 называется переход­ным или разделительным.

Кроме напряжения сигнала, к управляющей сетке триода подводится постоянное напряжение смещения, снимаемое с резистора R₃. Анодный ток лампы, проходя по этому резистору, создает на нем напряжение, положительный потенциал которого приложен к катоду, а отрицательный—к корпусу и далее через, резистор R₂— к сетке лампы. Таким образом напряжение смещения оказывается включенным последовательно с напряже­нием сигнала. Резистор R₃ определяет отрицательное напряжение на сетке лампы, а следовательно, и режим ее работы.

Резистор R₃ необходимо зашунтировать конденса­тором С₃. Этот конденсатор нужен для того, чтобы на резисторе R₃ не появилось переменное напряжение сигнала, которое, попав на управляющую сетку лампы, приведет к снижению усиления. Резистор R₂ называют сопротивлением утечки. Дело в том, что часть электро­нов, вылетевших из катода лампы, попадает на управ­ляющую сетку и, накапливаясь на ней, создает отрица­тельный заряд, который может запереть лампу. Чтобы этого не произошло; и включают резистор R2 по которому стекают электроны с сетки.

Нагрузкой лампы первого каскада усиления служит резистор R₄, включенный в анодную цепь триода 6ФЗП. Когда к управляющей сетке лампы подводится усиливаемый сигнал звуковой частоты, с той же часто­той начинает изменяться и ее анодный ток. При этом на резисторе R₄ возникает переменное напряжение, которое затем подается на следующий каскад усиления.

Каскад усиления мощности собран на пентоде лампы 6ФЗП. Сигнал на управляющую сетку этой лампы подается с резистора R₄ через разделительный кон­денсатор С₂. Конденсатор С₂ не пропускает на управ­ляющую сетку постоянное напряжение с анода, которое может вывести лампу из строя. Назначение элементов С₂, R5, R6, С₄ аналогично назначению соответст­вующих элементов каскада усиления напряжения.

Экранная сетка введена в пентод с целью снижения емкости между анодом и управляющей сеткой. Чтобы она выполняла это свое назначение, ее необходимо по переменной составляющей сигнала соединить с кор­пусом. В нашем случае она «заземлена» через конден­сатор С₅

Выходной каскад нагружен на трансформатор Tр1, во вторичную обмотку которого включен громкоговори­тель 1ГД-18. Первичная обмотка выходного трансфор­матора зашунтирована конденсатором С₆, предотвра­щающим самовозбуждение усилителя на высших звуковых частотах и защищающим трансформатор от повреждения при случайных пиках напряжения. Транс­форматор служит для согласования выходного сопроти­вления лампы с сопротивлением звуковой катушки громкоговорителя.

Постоянное напряжение на аноды и экранную сетку лампы усилителя 6ФЗП подается от источника питания, который состоит из силового трансформатора, выпря­мителя и фильтра.

Для питания лампы необходимо высокое напряжение для анодных цепей и низкое для цепей накала. Получить эти напряжения позволяет силовой трансформатор Тр₂. Одна из его обмоток (сетевая) через предохрани­тель включена в сеть переменного тока, причем если в сети напряжение 220 в, то включаются обе части обмотки I : 1а + 1б если же 127 в, то только нижняя ее часть—lб. Так как для питания анодных и экранной цепей лампы необходимо постоянное напряжение, то переменное напряжение с повышаю­щей обмотки трансформатора // подается на выпря­митель, а затем на фильтр, сглаживающий пульсации выпрямленного напряжения. С накальной обмотки /// напряжение подается непосредственно на нить на­кала лампы 6ФЗП.

Выпрямитель в этом усилителе собран по простейшей однополупериодной схеме на двух последовательно включенных диодах Д1 и Д₂ типа ДГЦ-27 или луч­ше Д7Ж.

Сглаживающий фильтр состоит из двух электролити­ческих конденсаторов С₇ и С₅ и резистора R₈. Чтобы на резисторе не рассеивалась большая мощность, на­пряжение на анод выходного пентода подается сразу после конденсатора С₇. Окончательная фильтрация выпрямленного напряжения производится конденсато­ром С₅; после него напряжение подается на анод триода и экранную сетку пентода лампы 6ФЗП.

Детали и конструкция

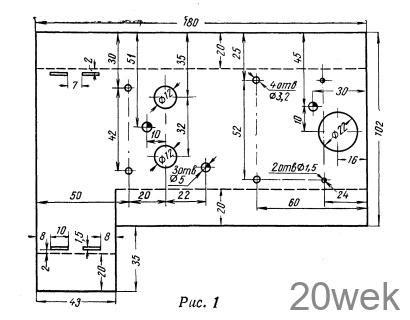

Усилитель смонтирован на шасси, изготовленном из стали толщиной 1 мм. Шасси можно изготовить и из дюралюминия толщиной 1—1,5 мм. Размеры и разметка шасси показаны на рис. 1. На готовом шасси, руковод­ствуясь фотографией и рисунком на вкладке, в первую очередь следует установить две монтажные планки и два стальных лепестка для присоединения к корпусу (шасси) деталей схемы.

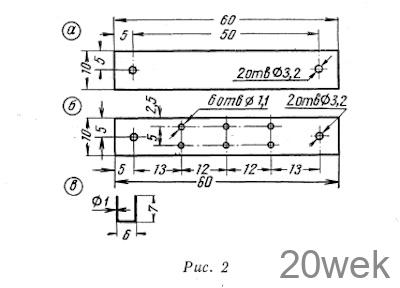

Монтажную планку можно изготовить следующим образом. Из листового гетинакса толщиной 1,5 мм следует вырезать две одинаковые полоски (см. рис.2), на одной из них просверлить два отверстия для крепления к шасси (рис. 2,а), а на другой еще шесть отверстий для монтажных лепестков (рис. 2,6). Монтажные лепестки (рис. 2,в) можно изготовить из кусочков луженого медного провода диаметром 1 мм. Готовые лепестки следует вставить в отверстия планки б и, прижав их снизу планкой а, закрепить обе планки на шасси любыми подходящими винтами. Затем на шасси закрепляют силовой и выходной трансформа­торы, электролитические конденсаторы С₇, С₅, девяти штырьковую ламповую панельку и после этого приступают к монтажу.

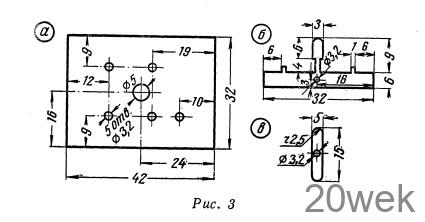

В первую очередь следует подсоединить выводы сете­вой обмотки силового трансформатора к сетевому про­воду, выключателю и переключателю напряжения се­ти. Переключатель можно использовать промышлен­ный или изготовить его самостоятельно. Для этого из гетинакса толщиной 1,5 мм вырезают пластинку и, просверлив в ней отверстия согласно рис. 3,а, прикле­пывают специально изогнутые лепестки, 3,в в которые вставляют предохранители на 1,0а при напряжении сети 127в и 0,5а при питании от 220s.

После этого выводы накальной обмотки силового трансформатора необходимо соединить монтажным проводом с соответствующими лепестками ламповой панельки и один из проводов заземлить. Затем, вставив лампу 6ФЗП в ламповую панельку и включив сетевую обмотку силового трансформатора в сеть, следует по­смотреть накаливается ли ее нить накала. Если на­кальные провода подключены правильно, то можно приступить к монтажу выпрямителя. При этом особое внимание нужно обратить на полярность включения диодов и электролитических конденсаторов. Закончив монтаж выпрямителя, можно приступать к монтажу остальных деталей схемы усилителя.

Монтаж ведется обычным способом, нужно только иметь в виду, что провода, идущие к управляющей сетке триода лампы 6ФЗП, к регулятору громкости и звукоснимателю, необходимо экранировать, помещая их в специальный экранирующий «чулок», соединен­ный с шасси. Даже небольшой неэкранированный участок провода сеточной цепи может быть источником сильного фона переменного тока. Если под рукой не окажется экранированного провода, его можно изгото­вить самому. Для этого поверх изоляции провода навивают густую спираль из тонкого провода (0,2—0,4 мм) и концы ее соединяют с шасси.

В усилителе применен выходной трансформатор от телевизора «Старт-3», можно также использовать и трансформатор от телевизора «Рубин-102» или на­мотать его самостоятельно. В этом случае его можно собрать на сердечнике из пластин УШ-16, толщина набора 32 мм. Первичная обмотка трансформатора содержит 2000 витков провода ПЭЛ 0,18, а вторичная 100 витков провода ПЭЛ, 0,59.

Силовой трансформатор применен от приемника «Москвич-3». Его можно также намотать на сердеч­нике из пластин Ш-16, толщина набора 50 мм. Сетевая обмотка содержит 665 +490 витков прово­да ПЭЛ 0,3, повышающая 1250 витков провода ПЭЛ 0,15, а накальная 38 витков провода ПЭЛ 0,83.

Резисторы можно использовать типа ВС и МЛТ, мощность рассеивания их должна соответствовать указанной на схеме. Разделительные конденсаторы могут быть типа КБГ-И и КСО-3, а электролитические типа КЭ2 и ЭМ. Переменный резистор типа СП.

Усилитель можно установить в корпусе проигрыва­теля, если позволяют его размеры, там же следует укрепить регулятор громкости, планку с предохранипредохрани­телями и выключатель сети. Громкоговоритель разме­щают на крышке корпуса проигрывателя.

Налаживание усилителя

Закончив монтаж, следует внимательно проверить его соответствие монтажной схеме и после этого приступить к налаживанию усилителя.

Налаживание усилителя начинают с проверки работо­способности выходного каскада. Для этого, включив усилитель в сеть, нужно прикоснуться металлической отверткой к управляющей сетке пентода 6ФЗП. Если в громкоговорителе при этом появится небольшой фон, значит выходной каскад работает. Можно проверить выходной каскад и с помощью трансляционной сети, подключив один из ее проводов к шасси, а другой через сопротивление 1—2 Мом к управляющей сетке пентода. В громкоговорителе должна быть слышна транс­лируемая программа.

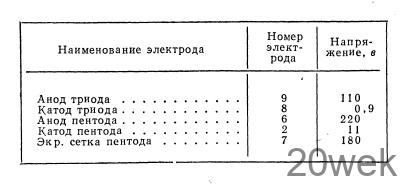

Если же будет установлено, что выходной каскад не работает, необходимо проверить авометром (ТТ-1, Ц-20) наличие постоянного напряжения на аноде и экранной сетке, а также исправность резисторов, конденсаторов, выходного трансформатора и громкоговорителя. Устра­нив неисправности в выходном каскаде, приступают к проверке всего усилителя. Для этого, включив проигры­ватель и подсоединив звукосниматель к входу усилителя, проигрывают какую-либо грампластинку. При отсут­ствии сигнала в громкоговорителе проверяют исправность лампы, резисторов и конденсаторов каскада усиления напряжения. Окончательное налаживание усилителя сводится к установке режима лампы 6ФЗП в соответствии с таб­лицей.
