УЛУЧШЕНИЕ ЧЕРЕССТРОЧНОЙ РАЗВЕРТКИ

Н. Зубченко, Радио №3/1966, ст.29

В большинстве современных теле­визоров отделение и формиро­вание кадровых синхронизирую­щих импульсов производится при по­мощи интегрирующей RC цепи. Обыч­но при этом чересстрочная развертка получается неустойчивой, так как интегрирующая цепь должна вы­полнять одновременно две функции, противоречащие одна другой, а имен­но: максимально подавлять строчные синхроимпульсы, а также помехи, и формировать кадровый синхро­импульс, передний фронт которого имеет высокую крутизну.

Повысить устойчивость чересстроч­ной развертки можно, изменив ин­тегрирующую цепь так, чтобы по­давление строчных синхросигналов и формирование кадрового синхро­сигнала были отделены друг от друга.

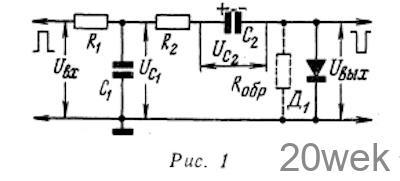

Схема такой цепи представлена на рис. 1. Цепь работает следующим образом. Когда на вход двухзвенной интегрирующей цепи R₁C₁R₂C₂ по­ступает синхроимпульс в положи­тельной полярности (рис. 2,а), кон­денсатор C1 заряжается через рези­стор R₁, а конденсатор С₂— через резистор R₂ и открытый диод Д₁, то есть осуществляется обычное ин­тегрирование синхроимпульса. Пос­ле окончания импульса диод Д₁ закроется. Тем самым конденсатор С₂ будет отсоединен от шасси. Так как обратное сопротивление R_обр’ диода Д₁ (на рис. 1 обозначено пунктиром) велико, то постоянная времени ячейки R1C1 гораздо мень­ше, чем ячейки R₂C₂R_Oбр, и конден­сатор С₁ будет разряжаться быстрее, чем С₂. В результате возникает свободный от строчных синхроим­пульсов и помех импульс отрицатель­ной полярности с крутым передним фронтом. Этот импульс и исполь­зуется для синхронизации задаю­щего генератора кадровой раз­вертки.

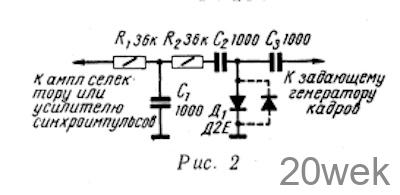

Практическая схема предлагаемой цепи показана на рис. 2. При ис­пытании она показала хорошие ре­зультаты.

При положительной полярности синхроимпульсов на входе цепи им­пульс на ее выходе будет отрица­тельным и должен быть подан на анод лампы кадрового блокинг-генератора или мультивибратора через конденсатор емкостью 3000—5000 пф. Если синхроимпульс на входе отри­цателен, следует включить диод так> как показано на рис. 2 пунктиром и подключать выход цепи (не забы­вать разделительный конденсатор!) к сетке лампы задающего генератора кадров.
