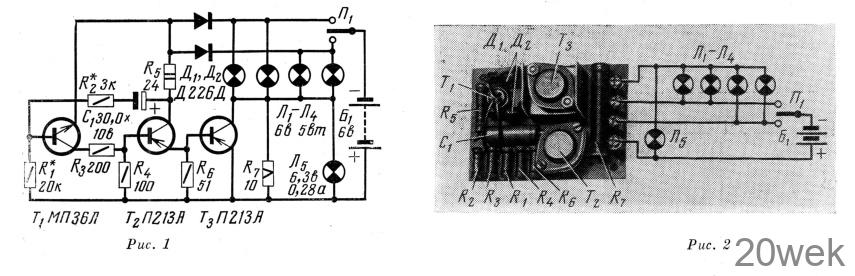

В бесконтактном указателе поворотов, схема которого показана на рис. 1, использован мультивибратор на транзисторах Т1 и Т2 различной проводимости, который практически нечувствителен к небольшим пульсациям напряжения, возникающим при работе системы зажигания. С одним каскадом усиления на транзисторе Т3 он может питать сигнальные лампы значительной мощности.
Для включения указателя поворотов (П1) может быть использован простейший переключатель на три положения, например, переключатель света фары мотоцикла. Вторую группу контактов переключателя заменяют диоды Д1 и Д2. Оба вывода сигнальных ламп Л1 — Л4 должны быть изолированы от шасси, поэтому безразлично, какой полюс батареи электрооборудования заземлен. Если же заземлен «минус», то лампы можно заземлить, но в этом случае нужен более сложный переключатель (см. схему на рис. 4).
Резистор R7, шунтирующий транзистор Т3, поддерживает некоторый ток накала работающей пары ламп во время паузы, когда транзистор закрыт, что увеличивает сопротивление цепи ламп (в холодном состоянии сопротивление нитей накала ламп очень мало), поэтому облегчается режим транзистора. Транзистор типа П213А (П214—П215) позволяет использовать для сигнализации лампы мощностью до 12 вт, транзисторы типов П216—П217 — лампы мощностью до 15 вт, а транзистор типа П210Б или П210В — лампы мощностью до 25 вт.
В моменты открывания транзистора Т3 его коллекторный ток может превышать максимально допустимый Iк.макс, но это не опасно, так как ток быстро уменьшается до номинального тока ламп, что меньше Iк.макс. Поэтому «токовой пробой» транзистора не происходит. Надо только, чтобы рассеиваемая транзистором мощность была минимальной, поэтому коэффициент усиления Вст транзистора Т3 должен быть не менее 20 и внутреннее падение напряжения при насыщении Uкэ.нас не более 0,5 в при токе коллектора, равном номинальному току ламп.
Транзистор Т3 необходимо установить на теплоотводе с площадью поверхности 50—100 см2. Если мощность сигнальных ламп будет в 2—2,5 раза меньше указанных выше мощностей и Uкэ.нас окажется меньше 0,4 в, то резисторов, кроме R4 и R6, следует увеличить в 2 раза. Мощность сигнальных ламп тоже может быть в 1,5—2 раза больше.
На рис. 2 показан общий вид прибора, собранного по схеме, приведенной на рис. 1.
теплоотвод не нужен.
Сопротивление резистора R7 должно быть равно или немного больше номинального (в горячем состоянии) сопротивления нити одной сигнальной лампы, а мощность рассеяния не менее половины мощности лампы.
Лампа Л5 — контрольная. Она горит во время пауз. Когда же одна из сигнальных ламп выходит из строя, то нить лампы Л5 накаляется меньше и светится вполнакала. Если мощность сигнальных ламп небольшая, то такой же мощности может быть и лампа Л5. Тогда не нужен резистор R7. При сигнальных лампах большой мощности такая замена опасна, так как в случае перегорания Л5 транзистор Т3 может выйти из строя.
Резистор R5 ограничивает базовый ток транзистора Т3. Для транзисторов типа П213 — П215 его сопротивление должно быть не меньше 15 ом и не меньше 10 ом для транзисторов других типов.
Транзистор Т1 — типа МП36А, МП37 или МП38А, лучше с небольшим коэффициентом усиления Вст (10—30). Транзистор Т2 типа П213А можно заменить транзисторами П214 или П215 с любым буквенным обозначением с Вст = 20—60. Если сопротивление R3 увеличить до 30 ом, то на этом месте могут работать транзисторы типов МП25, МП26.
При налаживании прибора необходимо подобрать номиналы R1, R2 и С1. Ориентировочно: R1 = 2 B1 B2 R5, где B1 и B2 — статические коэффициенты усиления транзисторов Т1 и Т2; R2 = 0,1 — 0,2 R1; R1 * C1 = 600 — 800 (ком * мкф). Установив средние значения R2 и С1, подбирают резистор R1 сопротивлением в 2—2,5 раза больше критической величины R1.крит (при R1 = R1.крит лампы горят непрерывно). Потом подбирают сопротивление резистора R2 (в 1,5—2 раза меньше R2.крит), при котором генерация мультивибратора прекращается или резко возрастает частота. Время горения ламп пропорционально сопротивлению резистора R2. Оно должно быть равно или немного меньше времени паузы, которое пропорционально сопротивлению резистора R1. Если для достижения такого соотношения приходится уменьшать сопротивления R1, тогда резисторы R1 и R2 следует включить по схеме на рис. 3. Частоту вспышек сигнальных ламп (60—120 в минуту) устанавливают подбором емкости конденсатора С1.
Если указатель поворотов предполагается установить на автомобиле, где напряжение аккумуляторной батареи 12 в, сопротивления всех ре

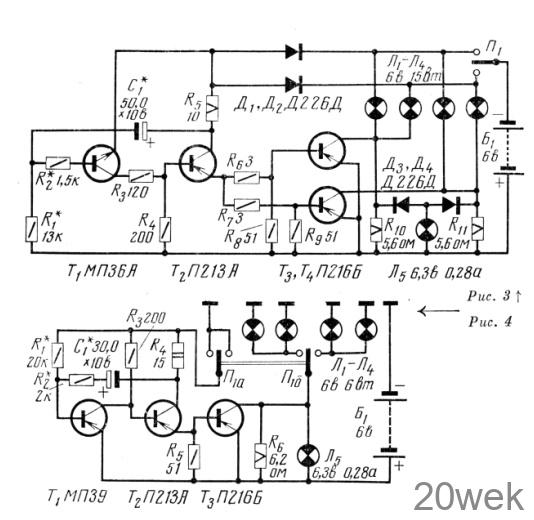

Размеры платы 60 × 90 мм. Так как площадь поверхности теплоотвода транзистора Т3 40 см2, мощность сигнальных ламп должна быть не больше 7,5 вт. Указатель поворотов, схема которого показана на рис. 3, позволяет увеличить мощность сигнальных ламп в 2 раза. Здесь в выходном каскаде работают два транзистора (Т3 и Т4) и каждый питает свою лампу. Параметры транзисторов могут быть неидентичными. Резисторы R6 и R7 выравнивают токи баз транзисторов. Каждый из этих транзисторов имеет отдельный шунтирующий резистор (R10 и R11). Вместо одной контрольной лампы Л5, подключенной к транзисторам через диоды Д3 и Д4, можно установить две лампы — как в приборе по схеме на рис. 1.
В том случае, если не окажется транзистора p-n-p-типа, бесконтактное реле указателей поворотов можно собрать по схеме на рис. 4. Здесь Т1 — любой маломощный низкочастотный транзистор (МП39 — МП42) с возможно меньшим внутренним падением напряжения (не более 0,1 в), чтобы повысить температурную стабильность. Налаживают так же, как прибор по схеме на рис. 1.Описанные здесь реле указателей поворотов проверены на мотоциклах разных марок.
