ТРАНСФОРМАТОРЫ С ФЕРРИТОВЫМИ СЕРДЕЧНИКАМИ В УСИЛИТЕЛЯХ НЧ
В. Эйнбиндер, Радио №4/1964, ст.41
В усилителях НЧ транзисторных приемников с целью уменьшения габаритов и веса обычно применяются согласующий и выходной трансформаторы, выполненные на сердечниках из 45% пермаллоя. Но пермаллоевые сердечники являются дефицитными, сборка их относительно сложна, и при большой (порядка 200-— 250 мВт) выходной мощности такие сердечники заметно влияют на искажение формы сигнала.
Сердечники из пермаллоя можно заменись Ш-образными сердечниками из феррита. Для этого подходят ферриты с магнитной проницаемостью Мн=2000—4000, у которых допустимая индукция Вмак=3000 гс.
Расчет числа витков обмоток трансформатора производится по формуле:

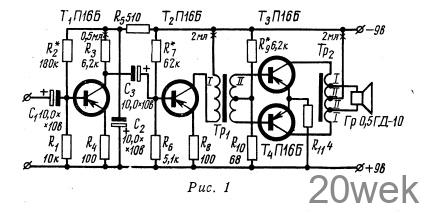

На рис. 1 приведена схема усилителя НЧ с трансформаторами на ферритовых сердечниках на мощность 200—250 мВт. Трансформатор Тр1 выполнен на сердечнике из феррита Ф-2000 Ш 7×7 мм. Его первичная обмотка содержит 2000 витков провода ПЭВ 1—0,1, вторичная — 2×450 витков такого же провода. Трансформатор Тр2 намотан на сердечнике из феррита Ф-2000 Ш 10×10 мм. Его обмотка I содержит 2×657 витков для громкоговорителей с сопротивлением звуковой катушки 5 ом и 2×644 витка для громкоговорителей с сопротивлением звуковой катушки 6,5 ом, намотанных проводом ПЭВ 1—0,15—0,17 мм. Обмотка II соответственно имеет 2×93 витка и 2×106 витков провода ПЭВ1—0,44—0,47 мм.
