Симфония-2
Ю. ГОБЗЕМИС, В. ПОНИМАНСКИИ, Радио №8/1967, ст.31
В 1967 году Рижский радиозавод имени А.С. Попова начинает серийный выпуск радиолы высшего класса, «Симфония-2» со сквозным стереофоническим трактом. Радиола состоит из супергетеродинного приемника высшего класса и четырехскоростного стереофонического электропроигрывателя. Приемник рассчитан на прием программ местных и дальних радиовещательных станций с амплитудной модуляцией в диапазонах длинных, средних и коротких волн и с частотной модуляцией в диапазоне ультракоротких волн, а также для приема стереофонических программ в диапазоне ультракоротких волн по принятой в СССР системе с полярной модуляцией. Радиола позволяет проигрывать стереофонические, долгоиграющие и обычные грампластинки.
Радиола «Симфония-2» является коренной модернизацией радиолы «Симфония», описанной в журнале «Радио» № 5 за 1965 г. Для приема стереофонических программ в новую радиолу введен дополнительный блок—стереодекодер.

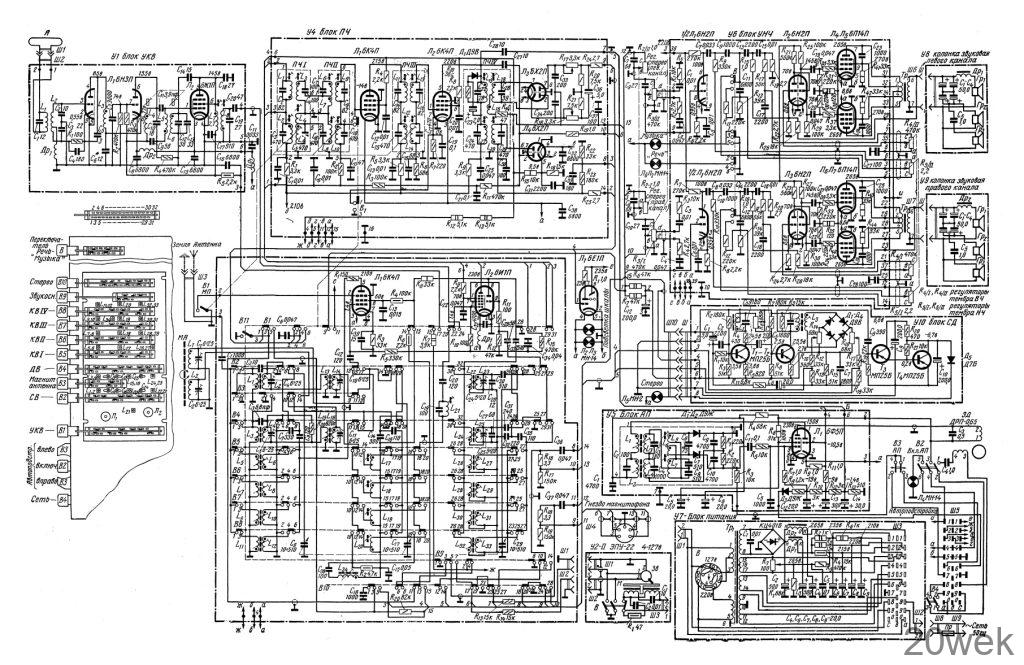

Блок стереодекодера выполнен в виде отдельного функционального узла, подключаемого к разъему на шасси радиолы. Он содержит усилитель-восстановитель поднесущей частоты, собранный на транзисторе Т1, усилитель надтональной части стереосигнала, собранный на транзисторе Т2, детектор стереосигнала, выполненный по суммарно-разностной схеме на диодах Д1— Д4 и двухкаскадный усилитель постоянного тока для индикации стереосигнала на транзисторах Т3, Т4. Блок стереодекодера позволяет получить переходное затухание между каналами 26-30 Дб па частотах от 300 до 500 гц и 18-22 Дб на частотах от 500 до 10 000 гц.
На вход стереодекодера с выхода дробного детектора подается стереосигнал, состоящий из тональной и надтональной составляющих.
Первый каскад выполнен по схеме с общим эмиттером и частичным включением контура восстановления поднесущей частоты (L1, С3). Контур зашунтирован потенциометром R6, регулирующим уровень поднесущей частоты, подавленной при передаче. Корректирующая цепочка R4, С2 компенсирует завал высоких частот стереосигнала в тракте приемника.
Контуром L2, C5 второго каскада, выполненного также по схеме с общим эмиттером, выделяется надтональная составляющая стереосигнала; этот контур зашунтирован резистором R9 так, что его эквивалентная добротность равна 4. Далее стереосигнал поступает в обмотку L3, детектируется диодами Д1-Д4, включенными по мостовой схеме, и далее выделяется на потенциометрах R14 (сигнал В—А) и R16 (сигнал А—В).
Разделение стереоканалов происходит на резисторном мосте R12, R13, R17, R18, R14, R1б, в одну из диагоналей которого через цепочку деемфазиса тональной составляющей стереосигнала R11 и С7- со входа стереодекодера подается сигнал А+В. Переходные затухания в каналах устанавливаются потенциометрами R14 и R16
При наличии поднесущей частоты на контуре L2 С5 выделяется напряжение, которое подводится к первому каскаду усилителя постоянного тока. На переходе база — эмиттер транзистора T3 поднесущая частота детектируется с дальнейшим усилением постоянной составляющей в оконечном каскаде, собранном на транзисторе T4, в коллекторную цепь которого включена индикаторная лампочка Л5 (2,5 в, 0,075 а). Питается стереоиндпкатор переменным напряжением накала ламп (6,3 в), выпрямленным диодом Д5. Кроме введения блока стереодекодера, в другие блоки радиолы внесены схемные и конструктивные изменения, позволившие улучшить целый ряд ее электрических параметров, таких, как подавление сопутствующей амплитудной модуляции в тракте ЧМ, ослабление сигналов промежуточной частоты, коэффициент нелинейных искажений в диапазонах ДВ, СВ, и КВ, фон переменного тока и др.
В блоке УКВ вместо двухкаскадного усилителя ВЧ, собранного на триод-пентоде 6Ф1П, применен каскодный усилитель ВЧ (схема заземленный катод — заземленная сетка) на двойном триоде 6НЗП. Применение каскодной схемы позволило, не изменяя электрических параметров блока, упростить его конструкцию — настраиваемых катушек теперь стало две, а не три, как было раньше.
Гетеродинный преобразователь в блоке УКВ оставлен без изменения.
Блок высокой частоты КСДВ также несколько изменен: в него добавлен последовательный фильтр подавления ПЧ в аноде лампы усилителя ВЧ. Он состоит из конденсатора С38 и катушки £34 и настроен на частоту 465 кгц.

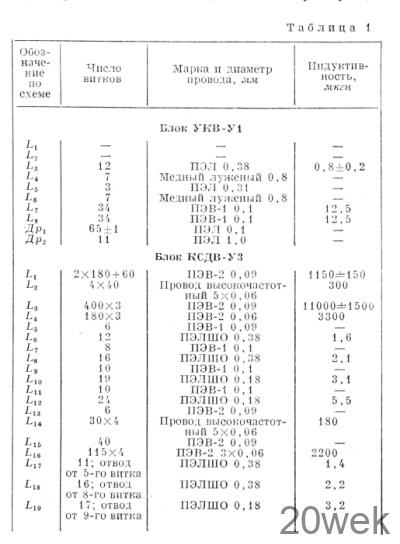

В блоке ПЧ вместо детектора АМ, собранного на полупроводниковом диоде Д9Ж, применен детектор на лампе 6Х2П. В тракт ЧМ введен динамический ограничитель амплитудной модуляции на полупроводниковом диоде Д9В. Эти изменения улучшают электрические параметры трактов АМ и ЧМ радиолы. Намоточные данные катушек радиолы приведены в табл. 1.
В блоке автоматической подстройки частоты применен новый триод-пентод 6Ф5П. На триодной части его собран модулятор, а на пентодной — усилитель мощности. В анодную цепь лампы включен электродвигатель ДРП-0,65.
В блоке питания вместо двух селеновых выпрямителей ABG-120-270 применен кремниевый выпрямитель КЦ401Б. Введение дополнительного фильтра, состоящего из дросселя Др2 и электролитического конденсатора С4, позволило значительно улучшить фильтрацию.

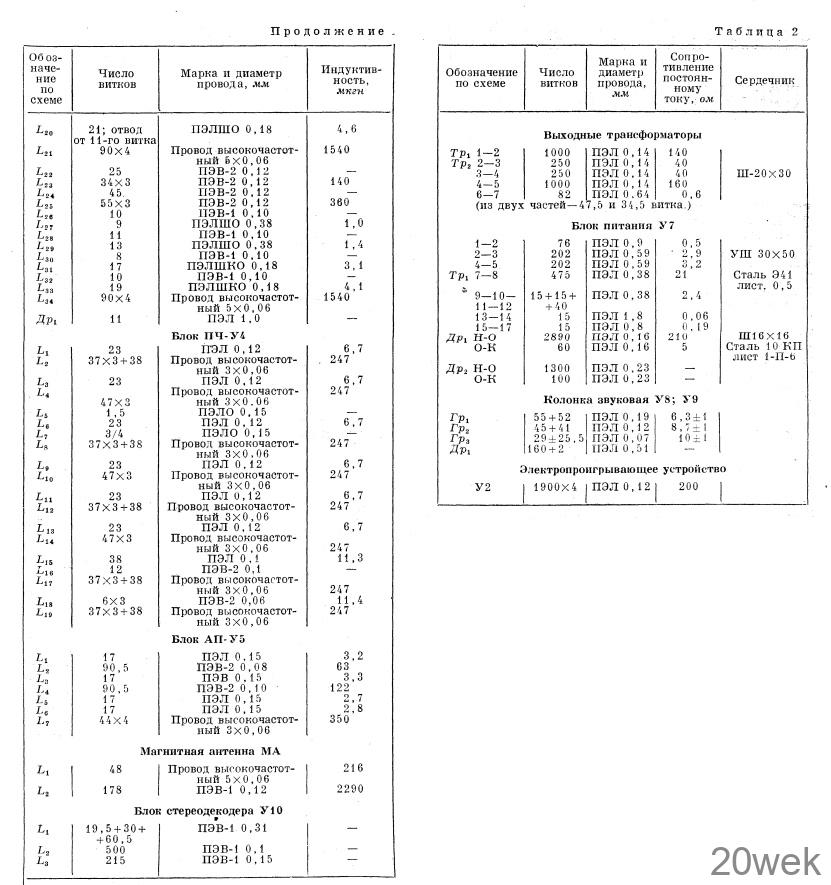

Изменена и акустическая система радиолы: уменьшены ее габариты, в каждой из звуковых колонок вместо четырех громкоговорителей установлено три — низкочастотный 5ГД-3, среднечастотный ЗГД-1 и высокочастотный 1ГД-3. Данные трансформаторов и громкоговорителей сведены в табл. 2. Вместо электропроигрывающего устройства II ЭЛУ-12 4-127 в применено более совершенное II ЭПУ-32С с поворотной головкой.
