СХЕМА ОТКЛЮЧЕНИЯ ЗАРЯДНОГО УСТРОЙСТВА
СХЕМА ОТКЛЮЧЕНИЯ ЗАРЯДНОГО УСТРОЙСТВА

СХЕМА ОТКЛЮЧЕНИЯ ЗАРЯДНОГО УСТРОЙСТВА

П. КРИЧАНСКИЙ, Радио №7/1967, ст.59

В конце заряда аккумуляторных батарей 7Д-0,1 наблюдается некоторое повышение напряжения на их зажимах. Это явление можно использовать для автоматического отключения зарядного устройства от сети.

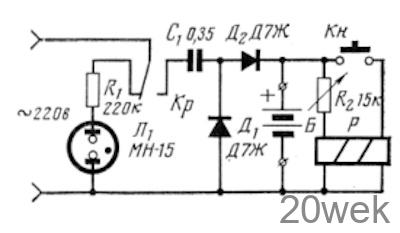

СХЕМА ОТКЛЮЧЕНИЯ ЗАРЯДНОГО УСТРОЙСТВА

Меняя сопротивление резистора R2, вы­бирают порог срабатывания реле Р нап­ример 9,6 в. Это значит, как только напря­жение на зажимах заряжаемой батареи достигнет такой величины, реле сработает, его контакты отключат зарядное устрой­ство и подключат к сети сигнальную лампу Л1, свечение которой свидетельствует об окончании заряда. Когда необходимо вновь поставить под заряд батарею, включают все устройство в сеть и нажимают кнопку Кн. При этом лампа Л1 отключается от сети, а батарея подключается к ней. В данном случае использовано двухобмоточное поляризо­ванное реле РП-4 (паспорт У1722048, соп­ротивление каждой обмотки 4500 ом).
