А. РЫБКИН, Радио №9/1969, ст.27
Этот малогабаритный сигнал-генератор работает в диапазоне частот от 100 кгц до 26 мгц, который разбит на пять поддиапазонов: I — 100 кгц — 300 кгц, II — 300 кгц — 1000 кгц, III — 1 мгц — 3 мгц, IV — 3 мгц — 9,5 мгц, V — 9 мгц — 26 мгц.
В сигнал-генераторе применена амплитудная модуляция ВЧ сигнала частотой 1000 гц. НЧ генератор частоты 1000 гц имеет также отдельный выход, который можно подключать к общему разъему «выход» на передней панели.
Сигнал-генератор питается напряжением 4,5 в от одной батареи типа КБС-Л-0,50. Максимальное напряжение ВЧ на выходе сигнал-генератора равно 100 мв, а напряжение НЧ — 0,7 в при коэффициенте нелинейных искажений не более 5%. Эти напряжения можно регулировать плавно и с помощью ступенчатого делителя. Потребляемый сигнал-генератором ток при напряжении источника питания 4,5 в составляет 5 ма.
Размеры прибора 240 на 140 на 100 мм. Вес вместе с источником питания 2,3 кг.
Схема (см. рисунок). Задающий генератор ВЧ прибора собран на транзисторе Т1 по схеме с автотрансформаторной обратной связью. Напряжение ВЧ через конденсатор С9 и корректирующую цепь С7 и R4 поступает на базу транзистора Т2 выходного каскада ВЧ-модулятора. Величины С7, R4 выбраны такими, чтобы влияние выходного каскада ВЧ-модулятора на частоту и уровень напряжения задающего генератора ВЧ было наименьшим. Нагрузкой транзистора Т2 служат резистор R11 и корректирующая катушка L6. Модуляция осуществляется в цепи коллектора транзистора Т2. С коллекторной нагрузки R11 L6 транзистора Т2 напряжение ВЧ поступает на потенциометр R14, с помощью которого осуществляется плавная регулировка напряжения ВЧ, далее через переключатель П2 на измерительный прибор и через конденсатор С18 — на выносной ступенчатый делитель.
Задающий генератор НЧ (частота 1000 гц) выполнен на транзисторе Т3 по схеме с индуктивной обратной связью. Напряжение НЧ с переменного резистора R17 поступает на базу транзистора Т4 и усиливается каскадом, собранным на этом транзисторе. Усиленное напряжение выделяется на резисторе R24.
Модуляция ВЧ сигнала осуществляется следующим образом. Коллекторная цепь транзистора Т2 модулятора соединена с коллектором транзистора Т4. При верхнем (по схеме) положении движка потенциометра R17 коллекторная цепь транзистора Т2 питается пульсирующим с частотой 1000 гц током, поэтому амплитуда напряжения ВЧ изменяется с частотой 1000 гц. В других положениях движка потенциометра R17 содержащая переменной составляющей на коллекторе Т4 будет соответственно меняться, что приведет к изменению глубины модуляции ВЧ сигнала. В положении «НЧ» переключателя П2 потенциометр R17 служит регулятором уровня выходного напряжения НЧ. Для контроля напряжения питания, а также выходного напряжения ВЧ и глубины модуляции в сигнал-генераторе имеется измерительный прибор. Ступенчатый делитель (аттенюатор) выполнен отдельно и подключается к генератору при помощи кабеля с разъемом.

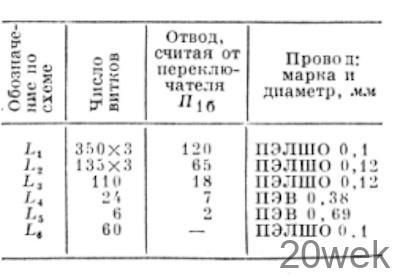

Конструкция и детали. Сигнал-генератор заключен в металлический корпус, на лицевой панели которого смонтированы все узлы прибора и его органы управления. Переключатель диапазонов П1 — любого типа на 5 положений. Катушки сигнал-генератора (за исключением L6) намотаны на каркасах (диаметр 12 мм) от радиоприемника «Балтика» или «ВЭФ-Аккорд». Сердечники они не имеют. Контурные катушки L1, L2 и L3 имеют намотку «Универсаль» шириной 5 мм с расстоянием между секциями (у катушек L1 и L2) 4 мм. Намотка катушек L4 и L5 — рядовая, виток к витку. Катушка L6 намотана на резисторе ВС-0,25 сопротивлением 75—100 ком способом «Универсаль», ширина намотки 4 мм. Моточные данные катушек сведены в таблицу. Все катушки, выполненные способом «Универсаль», можно намотать внавал между щечками, не изменяя числа витков и ширины намотки.
В качестве конденсатора С4 использована одна секция блока конденсаторов переменной емкости радиоприемника «Спидола». Ось ротора блока удлинена с помощью специально выточенной насадки, на которой укреплены детали верньерного устройства, имеющего замедление 1 : 10, и визир шкалы. Выключатель Вк1 и переключатель П2 — однополюсные тумблеры типа ТВ-2-1, переключатель П3 — двухполюсный тумблер типа ТП-1-2. Выключатель задающего генератора НЧ Вк₂ объединен с потенциометром R₁₇. Трансформатор Тр₁ — переходной трансформатор от радиоприемника «Сокол». Измерительный прибор — микроамперметр типа М-4205 с током полного отклонения 20 мка. Потенциометр R₁₄ — типа СП-I, резисторы — МЛТ или ВС, конденсаторы C₂, C₁₁, C₁₃, C₁₅, C₁₇—C₂₀ — БМ-2; C₁, C₁₀, C₁₄, C₁₆ и C₂₂ — К50-3; C₃, C₅, C₆, C₁₂ — КСО; C₇, C₈, C₉ — КТ. Транзисторы, использованные в сигнал-генераторе, должны иметь Вст = 40—60.
Налаживание генератора начинают с проверки потребляемого тока, который при правильной работе прибора и нормальном напряжении источника питания (4,5 в) должен составлять около 5 ма.
Правильно собранный задающий генератор ВЧ начинает работать сразу. Вращая переключатель диапазонов П₁, проверяют наличие генерации на всех поддиапазонах. При этом переключатель П₂ должен быть в положении «ВЧ», а переключатель П₃ — в положении «Вых.». О наличии генерации судят по отклонению стрелки микроамперметра.
Далее, повернув переключатель П₂ в положение «НЧ», а движок потенциометра R₁₇ в верхнее (по схеме) положение, проверяют генератор НЧ. Если микроамперметр показывает, что генератор не работает, следует поменять местами концы обмотки I или II трансформатора Тр₁. Чтобы частота НЧ сигнала была равна точно 1000 гц или возможно ближе к этому значению, необходимо, подключив громкоговорители к звуковому генератору и разъему «выход» на передней панели сигнал-генератора, изменять емкость конденсатора C₁₅ до тех пор, пока не будут достигнуты нулевые биения. Потом присоединяют к разъему «выход» ламповый вольтметр, включенный для измерения переменного напряжения. Подбирая резистор R₂₃, добиваются, чтобы максимальное выходное напряжение НЧ (движок потенциометра R₁₇ должен находиться в верхнем по схеме положении) равнялось 0,7 в. На этом налаживание низкочастотной части сигнал-генератора заканчивается.
Затем переключают П₂ в положение «ВЧ» и с помощью частотомера или ГСС подгоняют границы поддиапазонов путем изменения числа витков контурных катушек. После этого налаживают выходной каскад — ВЧ-модулятор. Подбирая сопротивления резисторов R₁₁ и R₁₂, емкость конденсатора C₁₂ и число витков катушки L₆, добиваются равномерного усиления этого каскада во всем рабочем диапазоне частот сигнал-генератора, контролируя его по ламповому вольтметру, подключенному к разъему «выход». Установив движок потенциометра R₁₄ в верхнее (по схеме) положение и подбирая резистор R₁₃, добиваются, чтобы измеренное ламповым вольтметром напряжение ВЧ на выходе сигнал-генератора равнялось 100 мв. Когда это будет достигнуто, изменяя сопротивление резистора R₂₁, заставляют стрелку микроамперметра передвинуться на последнее деление шкалы. Далее переключают П₂ в положение «НЧ», а движок резистора R₁₇ поворачивают в верхнее (по схеме) положение и, подбирая резистор R₁₈, устанавливают 100% модуляцию ВЧ сигнала, контролируя ее по присоединенному к разъему «выход» измерителю модуляции. Изменяя сопротивление резистора R₃₂, устанавливают стрелку микроамперметра на последнее деление шкалы. Затем, поворачивая движок потенциометра R₁₇, постепенно уменьшают глубину модуляции и отмечают ее величины через 10% на шкале микроамперметра (90%, 80%, 70% и т. д.). После этого градуируют шкалу сигнал-генератора обычным способом по эталонному ГСС. На этом налаживание сигнал-генератора заканчивается.
