«Рига-301»

С. РАЙШЕНОК, А. ВРАЧ, Ю. ИЗАК, Радио №7/1967, ст.17

Малогабаритный  переносный транзисторный радиоприемник «Рига-301» разработан в двух вариантах — «Рига-301 А» и «Рига-301 Б». Оба варианта прием­ника рассчитаны для приема радио­вещательных стан­ций, работающих в диапазонах длин­ных волн (ДВ) 735—2000 м (408— 150 кгц) о сред­них волн (СВ) 187— 571,2 м (1605— 525 кгц). Макси­мальная чувстви­тельность приемников при 5 мет выходной мощ­ности в диапазоне ДВ не хуже 0,7 мв/м, в диапазоне СВ — не хуже 0,4 мв/м реальная чувстви­тельность соответственно 2,0 мв/м и 1,2 мв/м. Избирательность но сосед­нему каналу при расстройке на ±Ю кгц в диапазонах ДВ и СВ — не менее 26 дб, по зеркальному каналу и на частоте, равной промежуточ­ной,— не менее 20 дб. Промежуточ­ная частота 465 ±2 кгц, номинальная выходная мощность 150 мвт, к. п. д. при максимальной выходной мощ­ности — не менее 40%; коэффициент нелинейных искажений при номи­нальной выходной мощности по все­му тракту — не более 8%; частотная характеристика по звуковому давле­нию по всему тракту усиления в диа­пазонах ДВ и СВ —3504-3 500 гц (при неравномерности соответственно 18 и 14 дб).

Питание приемника «Рига-301 А» осуществляется от 6 элементов типа «316», соединенных последовательно, а приемника «Рига-301 Б» — от двух соединенных последовательно бата­рей КБС-Л-0,5. В качестве источника питания в обоих вариантах прием­ника могут быть применены батареи «Крона» пли 7Д-0,1.

Основные параметры приемника сохраняются при снижении напряже­ния источника питания до 7,2 в, а реальная чувствительность и из­бирательность — при напряжении до 6,3 в. Работоспособность приемника обеспечивается при напряжении пи­тания до 4 в.

В обоих вариантах приемника предусмотрена возможность подклю­чения внешнего телефона или дополнительного громкоговорителя, внешней антенны и заземления.

Габариты модели «Рига-301 А» — 173X98X47 мм, вес 550 г, модели «Рига-301 Б»—203X110X52 мм, вес 750 г.

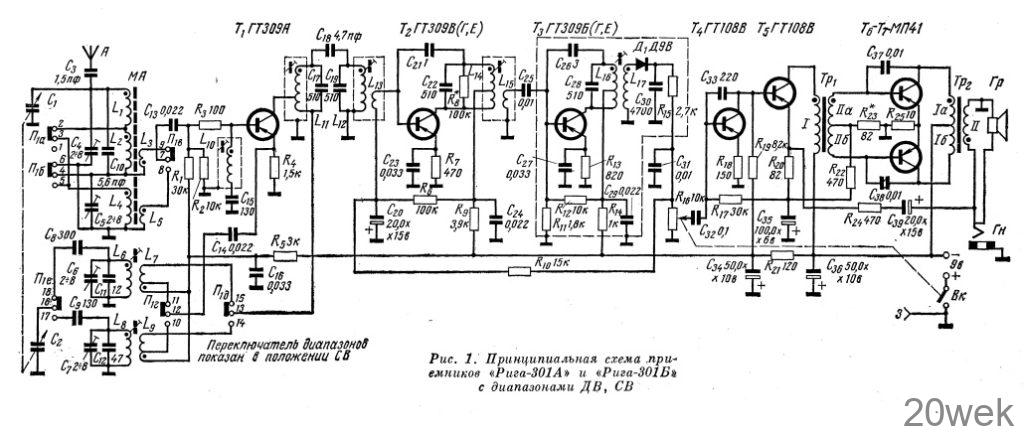

Принципиальная схема Входная цепь радиоприемника (рис. 1) представляет собой встроен­ную магнитную антенну с контурны­ми катушками, имеющими трансфор­маторную связь с базой транзистора преобразователя частоты (Т1). Осо­бенностью схемы включения входных контурных катушек является то, что средневолновая катушка выпол­нена в виде двух отдельных катушек (L₁ и L₂), а в диапазоне ДВ все три катушки (L1, L₂ и L₄) включаются последовательно; в диапазоне СВ длинноволновая контурная катушка L4 подключается параллельно ка­тушке СВ (L₂).

Такая схема включения контур ных катушек дает возможность пол­ностью использовать эффективность магнитной антенны не только в диа­пазоне ДВ, но и в диапазоне СВ. В выпускаемых приемниках анало­гичного типа, как правило, при рабо­те в диапазоне СВ длинноволновая контурная катушка закорачивается, а это ведет к уменьшению действую­щей высоты магнитной антенны.

Преобразователь частоты собран на транзисторе типа ГТ309А. Его ге­теродинная часть представляет собой индуктивную «трехточку». Напря­жение гетеродина вводится в цепь эмиттера, а сигнала — в цепь базы Т1. Схема преобразователя «Риги-301» при своей простоте работает довольно устойчиво, однако при неправильной намотке катушек связи гетеродинных контуров (L₇ и L₉) в преобразователе могут возникнуть паразитные коле­бания (на высокочастотном конце диапазона). Для устранения паразит­ных колебаний коллекторную и эмиттерную части катушек связи макси­мально разносят (они наматываются на противоположных концах контур­ной катушки).

Усилитель ПЧ — двухкаскадный. Оба каскада собраны на транзисто­рах типа ГТ309 (T₂, T₃). Схема построения усилителя ПЧ, детектора сигнала и АРУ относительно проста и особого пояснения не требует.

Избирательность приемника в ос­новном обеспечивается двухконтур­ным полосовым фильтром (L₁₁С₁₇; L₁₂С₁₉ и С18) включенным на выходе преобразователя и слабо связанным со входом усилителя ПЧ. В обоих каскадах усилителя ПЧ применена нейтрализация внутренней обратной связи транзисторов (С₂₁ и С₂₆).

Усилитель ПЧ — трехкаскадный. Его первые два каскада собраны на транзисторах типа ГТ108В (Т4, Т5), а последний каскад усилителя мощ­ности — на транзисторах типа МП41 (Т6, Т7). Чувствительность усилите­ля НЧ при выходной мощности 50 мвт составляет 3—6 мв, входное сопротивление па частоте 1 000 гц — 6—7 ком, коэффициент нелинейных искажений при выходной мощности 150 мвт. — не более 3% в диапазоне частот 350—3500 гц.

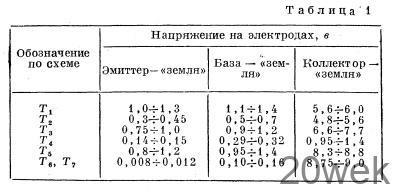

Режимы транзисторов по постоян­ному току приведены в табл. 1.

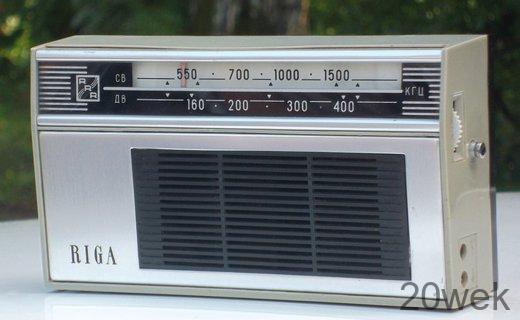

Приемник собран в прямоугольном корпусе из литого ударопрочного полистирола марки УП. «Рига-301 А» имеет горизонтальную шкалу, расположенную на передней панели. На правой боковой стенке корпуса расположены ручка настройки, гнезда наружной антенны и заземления. Ручка регулятора гром­кости с выключателем питания и гнездо для внешнего те­лефона вынесены на левую боковую стенку. «Рига-301 Б» имеет тоже горизонтальную шкалу, но она расположена на верхней стенке корпуса. Справа на шкале находится ручка настройки, а слева — ручка регулятора громко­сти с выключателем питания. Гнезда внешнего телефона, наружной антенны и заземления расположены на правой боковой стенке корпуса. Шкала диапазонов ДВ и СВ в обоих вариантах приемника отградуирована в килогерцах. Переключатель диапазонов размещен с задней стороны кор­пуса приемника. «Рига-301 А» комплектуется специальной кассетой для батарей типа «316», а «Рига-301 Б» — кон­тактной пластиной для подключения двух батарей типа КБС-Л-0,5. Общий вид обоих вариантов приемника по­казан на фото (см. 2-ю стр. вкладки).

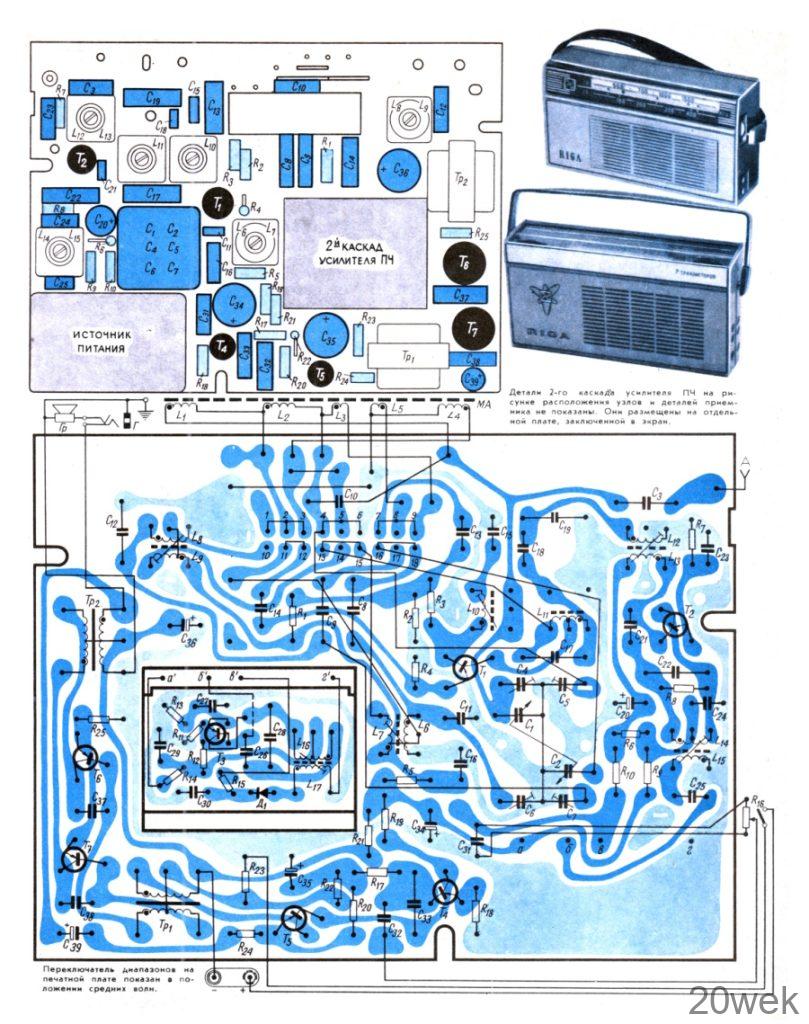

Монтаж приемника выполнен на одной печатной плате. Размещение узлов и деталей на плате и монтажная схема приемника приведены на 2-й странице вкладки.

Катушки входных контуров L₁—L₅ намотаны на трех отдельных каркасах, размещенных на круглом стержне из феррита Ф-600 диаметром 8 и длиной 140 мм. На одном из каркасов, изготовленном из кабельной бумаги, намотана катушка L1 длина каркаса 32 мм, длина намотки 30 мм. На втором каркасе, тоже из кабельной бумаги, намотаны катушки L₂ L₃; Длина каркаса 25,5 мм, длина намот­ки 23,5 мм. На третьем каркасе (из полистирола) намо­таны катушки L₄, L₅; обмотки размещены в восьми сек­циях, ширина каждой секции—2 мм. Катушки фильтров и трансформаторов ПЧ намотаны на броневых сердеч­никах из феррита Ф-600 диаметром 8,3 мм и помещены в экраны. Гетеродинные катушки диапазонов ДВ и СВ на­мотаны на стандартных четырехсекционных каркасах из полистирола. Обмотки контурных катушек L₆ и L₈ разме­щены равномерно во всех четырех секциях. Катушка связи СВ (L₇) размещена поверх катушки L₆: во второй секции 3,5 витка, в третьей — 1 виток и в четвертой —6.5 витка. В таком же порядке размещена и катушка связи ДВ L₉ (4,5+2+7,5 витков).

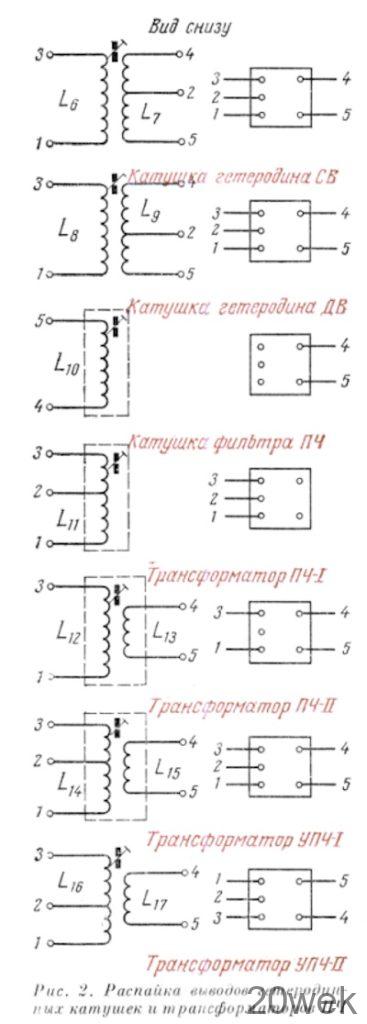

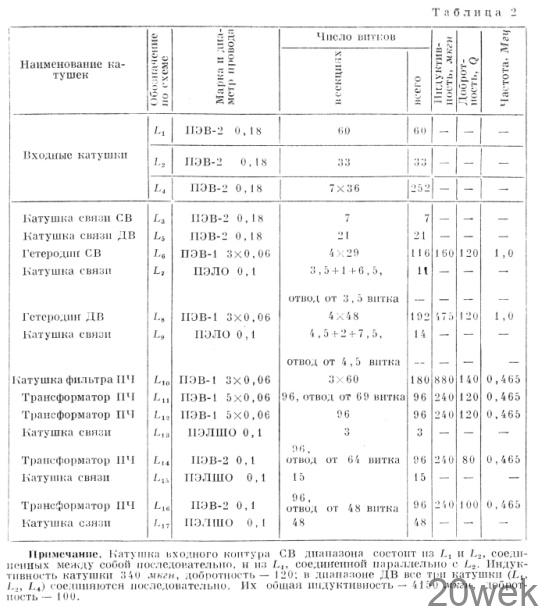

Намоточные данные всех катушек приведены в табл. 2, а распайка их выводов показана на рис. 2.

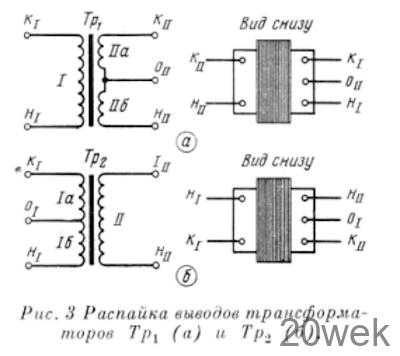

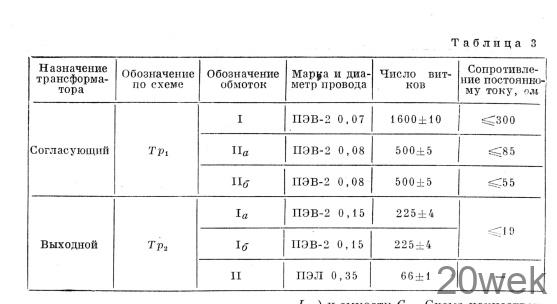

Согласующий (Tp1) и выходной (Тр₂) трансформа­торы намотаны на сердечниках из пермаллоя марки 50Н с сечением магнитопровода 5X6 мм. Индуктивность об­мотки I Тр₁ при токе подмагничивания 1,5 ма состав­ляет 1,8—2,0 гн, а обмотки I Тр₂—0,7—0,8 гн. У обоих трансформаторов первичные обмотки размещены между вторичными обмотками. Намоточные данные трансфор­маторов приведены в табл. 3, а распайка их выводов по­казана на рис. 3.

В приемнике применены резисторы типа УЛМ, конден­саторы типа КТ-la, К10-7В, К50-6 и ПМ-2, блок кон­денсаторов переменной емкости типа КПТМ-1 с твердым диэлектриком. Минимальная емкость конденсатора 6 пф, максимальная —260+5 пф. Переключатель диапазонов — типа МДПВ-1-1-6. Верньерное устройство обеспечивает 7-кратное замедление передачи с руч­ки настройки на ось блока КИЕ. Громкоговоритель 0.25 ГД-РРЗ, при­мененный в приемнике, имеет номи­нальную мощность 0,25 вт, сопро­тивление его звуковой катушки по­стоянному току — 10 ом±10% , номи­нальный диапазон частот при не­равномерности 14 дб —350-4000 гц.

Короткие волны

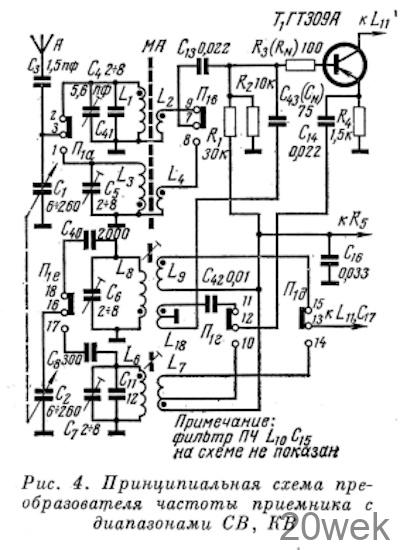

Конструкция и схема приемника «Рига-301» позволяет без существенных переделок выпускать модель с диапазоном коротких волн 25—75 м (пли другим). При этом печатная плата приемника остается без изме­нения. Изменения касаются лишь шкалы и входного и гетеродинного контуров. Схема входных цепей и преобразователя частоты варианта приемника с диапазонами СВ, КВ приведена на рис. 4. Связь входных контуров с транзистором Т1 преобра­зовательного каскада — трансфор­маторная.

Схема гетеродинной части, как и в варианте ДВ, СВ — индуктивная «трехточка» с подачей напряжения гетеродина в цепь эмиттера, то есть транзистор (гетеродин) работает в схеме с общей базой.

Однако, как видно из схемы преоб­разователя (рис. 4), база транзистора Т1 не находится под «нулевым» по­тенциалом, так как она соединена с обмоткой связи входного контура. И, если в диапазонах ДВ и СВ это почти не оказывает влияния на ра­боту гетеродина, то на КВ диапазоне, вследствие относительно малой разности частот сигнала и гетеродина, входной контур оказывается близко настроенным к частоте гетеродина, и на катушке связи, а следовательно, и на базе появляется значительное напряжение частоты гетеродина, рез­ко меняющееся с настройкой вход­ного контура, что нарушает нормаль­ную работу преобразователя (появ­ляется паразитная генерация; срываются колебания гетеродина; наб­людается уход частоты).

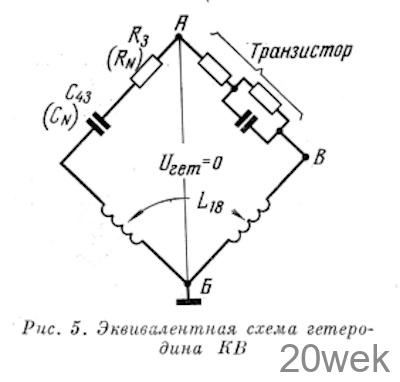

Примененная в приемнике схема гетеродина на КВ диапазоне отли­чается от обычной наличием допол­нительной обмотки (нижняя половина аняет влияние входного контура на гетеродин. На рис. 5 приведена эквивалентная схема гетеродинной части диапазона КВ. Рассматриваемая схема является мостовой; мост состоит из двух ка­тушек (половин L₁₈), связанных с контурной катушкой гетеродина и имеющих противоположное направ­ление витков, причем правая ка­тушка является катушкой обратной связи. Кроме того, в мост входит це­почка нейтрализации CnRn (в нашем случае С₄₃, R₃); одной диагональю моста является эквивалентная схема участка эмиттер-база транзистора. При балансе моста (устанавливается изменением C_N) напряжение в диа­гонали моста «А»—«Б», определяю­щее напряжение гетеродина на базе, равно нулю.

Необходимо коротко остановиться на особенностях настройки описан­ной мостовой схемы. У различных экземпляров транзисторов имеется разброс проводимости участка «эмит­тер-база», а проводимость в свою очередь зависит от режима транзис­тора (I_Э) и частоты. Поэтому в каж­дом отдельном случае необходимо производить настройку моста пли же мириться с некоторой разбаланси­ровкой моста при установке средних значений C_N, R_N. В последнем случае будет наблюдаться некоторое влия­ние настройки входных цепей на ге­теродин. Обычно элементы нейтра­лизации рассчитываются и подби­раются на высокочастотном конце КВ диапазона, где взаимное влияние цепей максимально.

Для проверки правильности наст­ройки моста к точкам «эмиттер-земля» подключают высокочастотный вольтметр (например, ВЗ-4), затем конденсатором в 0,01—0,033 мкф замыкают точки «база-земля»; при хорошей балансировке показания вольтметра почти не меняются. Про­верка и регулировка моста на «нуль» напряжения гетеродина на базе не всегда дает правильный результат, так как на входной контур наводится напряжение гетеродина по другим каналам (магнитная связь с конту­ром гетеродина; связь по общим це­пям). Эта наводка вредно сказыва­ется не только на КВ диапазоне, но и на ДВ и СВ, поэтому при конструи­ровании и монтаже приемника сле­дует свести к минимуму цепи с общим прохождением токов входного и гетеродинного контуров, а также по возможности исключить магнитную связь между ними (разнос; ориенти­ровка магнитных полей; экраниров­ка; применение гетеродинных кату­шек с броневыми сердечно вамп).

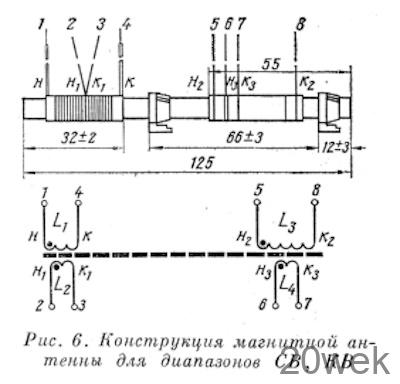

Катушки входных контуров L₁— L₄ в варианте приемника с СВ, КВ диапазонами размещены па стержне из феррита 150-ВЧ диаметром 8 и длиной 125 мм. Катушка L₁ входного контура КВ намотана на гладком картонном каркасе и содержит 11 витков провода Г1ЭВ 0,64 с шагом намотки 1,4 мм. Катушка связи L₂ имеет 1 виток провода ПЭЛШО 0,18. Катушка входного контура СВ (L₃) этого варианта приемника содержит 85 витков провода ПЭВ-2 0,18 с ша­гом намотки 0,36 мм, а катушка связи L₄ — 8 витков такого же про­вода, намотанных виток к витку. Конструкция магнитной антенны ва­рианта СВ, КВ приведена на рис. 6.

Катушки гетеродинного контура КВ диапазона намотаны на гладком цилиндрическом каркасе диаметром 6 мм с сердечником из феррита Ф-100 диаметром 2,8 и длиной 14 мм. Ка­тушки содержат: L₈ — 21 виток про­вода ПЭЛШКО 0,2, индуктивность катушки 5,1 мкгн’, — 6 витков про­вода ПЭЛШКО 0,2; L₁₈— 2 витка провода ПЭЛШКО 0,1 с отводом от середины.

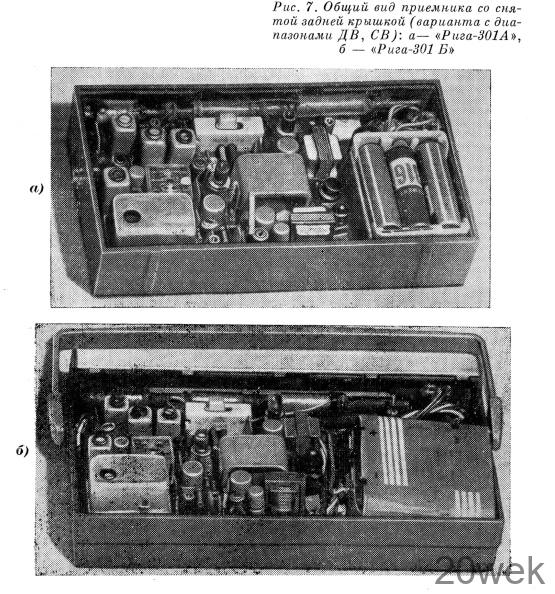

Общий вид приемника «Рига-301 А» (варианта с ДВ, СВ диапазонами) со снятой задней крышкой показан на рис. 7, а, а приемника «Рига-301 Б» — на рис. 7, 6.
