РЕЛЕ ВРЕМЕНИ „РВ-3“

МЮЛЛЕР, Радио №2/1964, ст.36

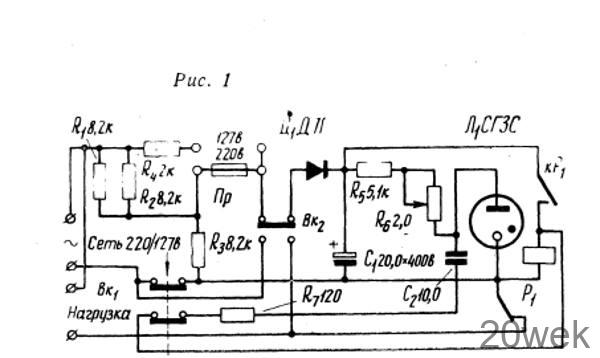

Реле времени типа «РВ-3» (рис. 1) работает на стабилитроне Л₁. Оно предназначено для включения и ав­томатического выключения через ус­тановленное время маломощной наг­рузки (например, лампы фотоувели­чителя).

Прибор питается от сети перемен­ного тока напряжением 220 или 127 в. Потребляемая мощность не бо­лее 10 ва.

Время выдержки может изменять­ся от 1 до 25 сек. Для удобства вы­бора времени выдержки шкала вре­мени градуирована так, что через каждые два деления время выдержки возрастает примерно в два раза. Для устранения влияния продолжи­тельности нажатия на пусковую кноп­ку время выдержки отсчитывается с момента отпускания пусковой кнопки Вк₁.

При понижении напряжения сети выдержка времени автоматически увеличивается, что частично компен­сирует уменьшение светового потока лампы фотоувеличителя. Для полу­чения более длительного времени выдержки нужно экспонировать не­сколько раз подряд..

Для проверки и регулировки фо­тоустановки (например, для наведе­ния на резкость) имеется переклю­чатель Вк₂, который дает возмож­ность включать фотоустановку пря­мо в сеть.

Первые три—пять выдержек по­сле включения прибора могут быть нестабильными, вследствие форми­рования электролитического конден­сатора.

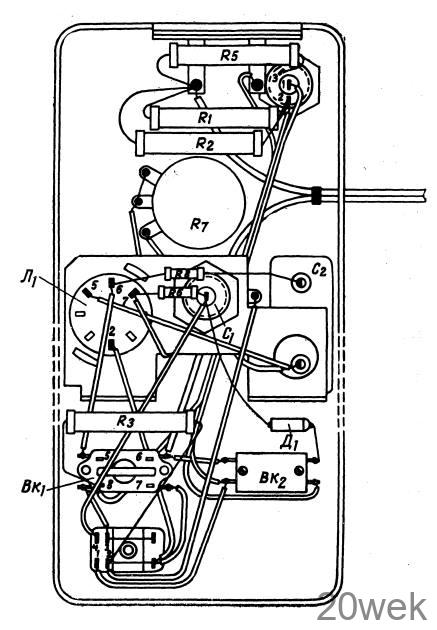

Так как прибор не имеет выклю­чателя сети, после работы следует обязательно выключить штепсель­ную вилку. Монтажная схема при­бора изображена на рис. 2.

Реле времени РВ-3 серийно выпу­скается на заводе «Пунане РЭТ» в г. Таллине.
