РЕГУЛЯТОР НА ТИРИСТОРЕ
Л. СТАРЦЕВ, Радио №7/1968, ст.25

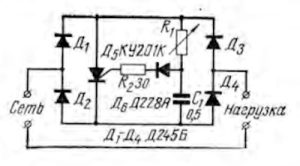

Устройство, схема которого приведена на рисунке, можно использовать для регулировки напряжении на нагрузке активного и индуктивного характера, питаемой от сети переменного тока напряжением 127 и 22В в. Напряжение на нагрузке можно менять от нуля до номинального напряжения сети.
Тиристор Д5, включенный в диагональ моста, составленного из диодов Д1—Д4. играет роль управляемого ключа, который открывается при разряде конденсатора С, через ограничительный резистор R1 и управляющий переход тиристора при включении переключающего диода Д6. Напряжение, при котором тиристор включается, можно регулировать потенциометром R1. Вместо переключающего диода Д6, можно использовать стабилитрон, но в этом случае уменьшается диапазон регулировки напряжения на нагрузке.
