РЕГЕНЕРАТИВНЫЙ ПРЕСЕЛЕКТОР-ПРЕОБРАЗОВАТЕЛЬ

Р. Гаухман, И. Танакин, Радио №2/1965, ст. 17

Преселектор-преобразователь используется в качестве пристав­ки к связному КВ приемнику. Он состоит из регенеративного усили­теля ВЧ с катодным повторителем и гетеродина, который включается в том случае, если в приемнике от­сутствуют какие-нибудь диапазоны. В этом случае преселектор работает как конвертер, сохраняя все свои свойства. Возможно также устано­вить преселектор непосредственно в приемнике в виде отдельного бло­ка.

Принцип работы регенеративных преселекторов (усилителей ВЧ с об­ратной связью), их преимущества и недостатки, а также особенности настройки были рассмотрены в «Ра­дио», 1960, № 9 и 1962, № 4. Однако следует сделать некоторые допол­нительные разъяснения. Как из­вестно, в двадцатых и тридцатых го­дах большинство коротковолнови­ков имело приемники прямого уси­ления. Основным узлом таких прием­ников, определявшим их чувстви­тельность и избирательность, был регенеративный каскад. Эффектив­ность регенераторов, как сокращен­но называют такие приемники, та­кова, что даже простейший 0-V-1 позволяет услышать КВ станции, максимально удаленные от места приема. Но прошли годы, возросли требования к качеству радиоаппара­туры, и в настоящее время любитель­ские КВ радиостанции оснащены исключительно сложными супер­гетеродинными приемниками с квар­цевыми и другими фильтрами. По­нятно, что сейчас многие радиоспорт­смены только теоретически представ­ляют, что «может» и что «не может» регенератор. Между тем применение регенеративных каскадов в супер­гетеродинах в известных случаях позволяет значительно улучшить ка­чество работы приемника в целом и тем в большей степени, чем проще приемник. Например, в городах и районах, находящихся в непосредст­венной близости от передающих ра­диоцентров, помехи зеркального ка­нала нередко заглушают сигналы лю­бительских радиостанций и в прием­никах с резонансным усилителем ВЧ, так как полоса пропускания входных цепей приемников, собран­ных по обычным схемам, нередко в десятки раз превышает полосу про­пускания тракта ПЧ и может иметь ширину до 150 кгц\ В каскаде с об­ратной связью добротность контура повышается и имеет эквивалентное значение

где М — степень связи, S — кру­тизна характеристики лампы, С и L — величины емкости и индуктив­ности контура, R — активное соп­ротивление контура.

Из этой формулы видно, что при увеличении обратной связи R как бы уменьшается, а добротность кон­тура может при этом достигать ве­личины от 1000 до 9000. Полоса про­пускания контура с Q_э=2000 (эта величина добротности вполне может быть достигнута во всем КВ диапа­зоне) на частотах 14-15 МГц вме­сто 150 кгц будет равна всего 7,5 кгц! Такое сужение полосы соп­ровождается значительным возрас­танием усиления всего тракта ВЧ (усилителя или первого преобразо­вателя). Это позволяет добиться в приемнике с регенеративным кас­кадом чувствительнести 0,2—0,5 мкв.

Конечно, чувствительность, из­меряемую долями микровольта, мож­но получить и без регенерации, но следует учитывать одно обстоятель­ство, существенное для коротковол­новиков, живущих в тесном «окру­жении» своих коллег по радиоспор­ту: в приемнике с регенеративным каскадом легко компенсировать сла­бую связь контура с антенной. В том, насколько это важно для ослабле­ния помех перекрестной модуляции, убедились, в частности, львовские радиолюбители (см. «Радио», 1963, № 2, стр. 19—20).

Существуют причины, все же огра­ничивающие применение регенера­тивных преселекторов и конверте­ров с обратной связью. Основной, по-видимому, является необходи­мость пользоваться дополнительно одной (реже двумя) ручками, что в ходе соревнований представляет неудобство, снижает оперативность. Другая причина состоит в том, что многие радиоспортсмены действи­тельно удовлетворены хорошей ра­ботой своих приемников. Авторы кон­струкции убедились, однако, в том, что даже те, кто располагает очень хорошими приемниками, прослушав их работу с подключенным регене­ративным ВЧ преселектором, ре­шают непременно сделать такое уст­ройство.

Описываемый преселектор-пре­образователь на 20-й Всесоюзной радиовыставке подключался к не­скольким приемникам — экспонагам выставки, чувствительность ко­торых, согласно описаниям, состав­ляла 1—3 мкв. При использовании короткой антенны (длиной 2 м) оказалось, что на приемнике с подк­люченным преселектором улучшает­ся прием слабых сигналов, причем по оценке присутствовавших гром­кость приема возрастала с двух— четырех баллов до семи—девяти.

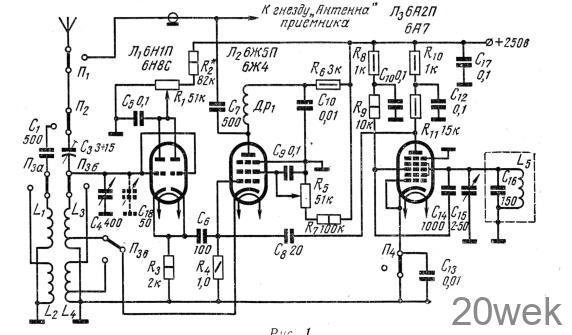

Принципиальная схема преселек­тора показана на рис. 1. Первый каскад преселектора — катодный повторитель на лампе 6Н1П (Л1), триоды которой соединены парал­лельно. Каскад на лампе 6Ж5П (Л₂), выполняет функции фазопереворачи­вающей ступени для получения ре­генерации, апериодического усили­теля ВЧ и односеточного преобра­зователя частоты. Гетеродин пресе­лектора собран на лампе 6А2П (Л₃) по транзиторной схеме. Эта схема выбрана для того, чтобы свести к ми­нимуму влияние настройки входного контура на частоту гетеродина; кро­ме того, транзиторный генератор имеет лучшую стабильность на вы­соких частотах.

Преселектор имеет четыре перек­лючателя. Три из них представляют собой обыкновенные тумблеры. Наз­начение переключателей таково: первый (П1) позволяет отключить преселектор от приемника и присое­динить последний непосредственно к антенне; с помощью второго (П₂) можно выбрать индуктивную или емкостную связь с антенной; перек­лючатель П₃ служит для переклю­чения поддиапазонов, а П₄— для отключения гетеродина.

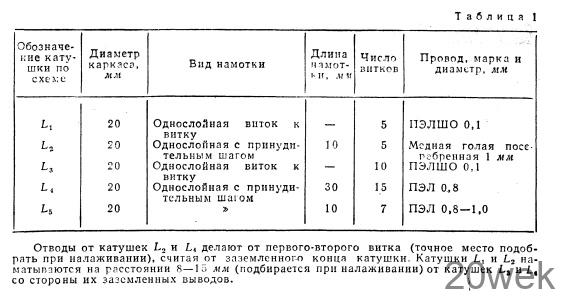

Преселектор работает в диапазоне 3,5-30 Мгц и имеет два поддиапа­зона: 3,54-10 и 10-30 Мгц. В под­диапазоне 10-30 Мгц включаются катушки L1 и L₃, а в поддиапазоне 3.5-10 Мгц—L₂ и L₄. Данные ка­тушек указаны в таблице. Квалифи­цированным радиолюбителям реко­мендуется разбить диапазон на боль­шее количество поддиапазонов (3—- 5) рассчитав новые катушки. В этом случае конденсатор контура (С₄) может быть взят емкостью 100— 150 пф. Конденсатор С₄ должен иметь верньер с большим замедле­нием ввиду острой настройки кон­тура. При отсутствии механического верньера следует установить конден­сатор С₁₈ для растяжки диапазона в любом месте.

Дроссель Др₁ наматывается на каркасе диаметром 20 мм проводом ПЭЛШО 0,1. Он имеет три секции. Первая секция содержит 20 витков, намотанных в один слой, виток к вит­ку, остальные две секции наматы­ваются внавал шириной 8 мм на расстоянии 3—5 мм друг от друга. Вторая секция содержит 60, а тре­тья — 120 витков. Можно использовать также другие дроссели с индук­тивностью от 0,2 до 3 мгн. Если будет применен дроссель с малой индуктив­ностью, последовательно с ним нуж­но включить сопротивление вели­чиной 1 ком на мощность рассеива­ния 1 Вт

На принципиальной схеме показан гетеродинный каскад с плавной настнаст­ройкой. Во многих случаях в этом каскаде можно ограничиться фик­сированной настройкой на одну ка­кую-либо частоту. В этом случае конденсатор переменной емкости С₁₅ заменяется подстроечным. Если ка­тушка L₅ намотана по данным таб­лицы, а конденсатор С₁₅ установлен в положение максимальной емкости, гетеродин будет генерировать часто­ту около 12 Мгц.

Потенциометр R₅ служит для под­бора такого напряжения на экрани­рующей сетке лампы Л₂, при котором во время регулировки обратной свя­зи потенциометром подход к по­рогу генерации будет плавным. В лю­бом случае это напряжение не долж­но превышать 80 в.

Питание преселектора можно про­изводить как от приемника, так и от отдельного стабилизированного выпрямителя.

Градуировка преселектора произ­водится следующим образом. Его выход подключают коаксиальным ка­белем РК-19 к приемнику, уста­навливают потенциометр регули­ровки обратной связи в правое (по схеме) положение и включают в приемнике гетеродин для приема телеграфных станций. Не включая преселектор, приемник настраивают на любую частоту какого-либо из любительских диапазонов. Затем включают преселектор (переключа­телем П₁) и, вращая конденсатор пе­ременной емкости С₄, по нулевым биениям определяют положение, в котором контур преселектора будет настроен на ту же частоту. Отметив на шкале положение стрелки вернье­ра, меняют настройку приемника и повторяют описанные выше опера­ции до тех пор, пока не будет отгра­дуирована вся шкала. Прием станций на приемник с под­ключенным преселектором произво­дится в следующем порядке. Вклю­чают приемник и преселектор, как сказано выше, выключают АРУ при­емника и потенциометром регули­руют обратную связь так, чтобы она была у порога генерации. Переклю­чателем П1 присоединяют антенну непосредственно к приемнику и его ручкой настройки находят нужную станцию. Затем подключают антен­ну к преселектору и, вращая ручку конденсатора С₄ (и С₁₈), добиваются улучшения слышимости выбранной станции. Возможно, что при этом бу­дет необходимо подрегулировать об­ратную связь потенциометром Когда работа с преселектором будет освоена, настройку можно вести од­новременно двумя ручками: прием­ника и преселектора, не отклю­чая последний. Если приему ме­шают громкие сигналы какой-либо местной станции, переключателем П₂ устанавливают емкостную связь входного контура преселектора с антенной.

Когда на приемник, к которому подключен преселектор, нельзя ве­сти прием каких-либо любительских КВ диапазонов, это можно сде­лать, используя преселектор как конвертер. В этом случае переклю­чателем П₄ включается гетеродин и приемник настраивается в диапазоне fпр— fгет ИЛИ fпр+fгет. Так если в приемнике отсутствует диапа­зон 28—30 Мгц, а гетеродин пресе­лектора генерирует частоту 12 Мгц, настройка приемника производится в диапазоне 16—18 Мгц
