МИНИАТЮРНЫЙ ПРИЕМНИКНА ДВУХ ТРАНЗИСТОРАХ

В. Кокачев, Радио №1/1965, ст.33

Приемник предназначен для приема программ радиовещательных станций, работающих в диапазоне от 200 до 500 м. Прием осуществляется на внутреннюю магнитную антенну. Чувствительность приемника дос­таточна для приема местных радио­станций, расположенных на рас­стоянии до 20 км. При значитель­ном удалении от станций предус­мотрено подключение наружной ан­тенны длиной в 1 —1,5 м. Чувстви­тельность приемника при этом зна­чительно повышается.

МИНИАТЮРНЫЙ ПРИЕМНИКНА ДВУХ ТРАНЗИСТОРАХ

При разработке приемника не преследовалось цели громкогово­рящего приема —основное внимание было уделено его экономичности. Поэтому питание приемника осу­ществлено всего от двух последова­тельно соединенных дисковых ак­кумуляторов типа Д-0,06 общим на­пряжением 2,5 в, а ток, потребляе­мый приемником, не превышает 3— 4 ма. Благодаря этому одного заря­да аккумуляторов хватает на 20— 30 ч непрерывной работы. Работо­способность приемника сохраняет­ся при снижении напряжения до 1,5 в.

Прослушивание программы про­изводится на малогабаритный элек­тромагнитный телефон от слухового аппарата (типа ТМ-1).

Размеры прием­ника 38х57х X 18мм, вес—50 г.

МИНИАТЮРНЫЙ ПРИЕМНИКНА ДВУХ ТРАНЗИСТОРАХ

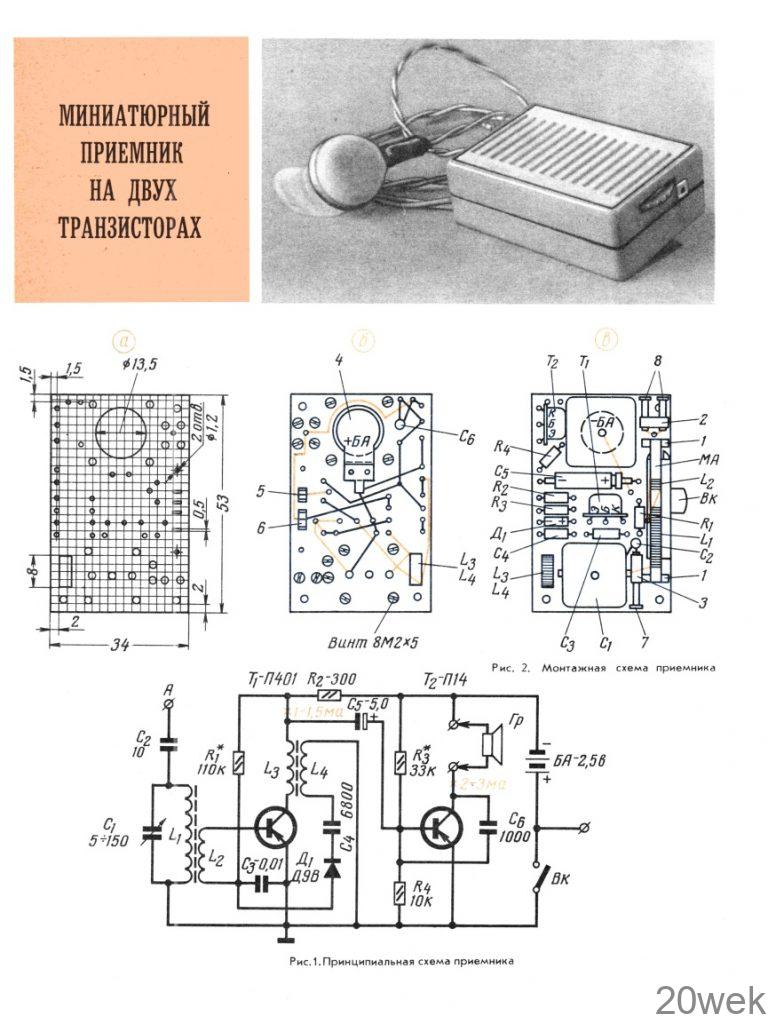

Принципиальная схема. Приемник собран по реф­лексной схеме прямого усиления на двух транзисторах и одном диоде (см. рис. 1 на первой стр. вкладки). Он со­держит один настраивающийся кон­тур, состоящий из катушки L1 магнит­ной антенны и конденсатора пере­менной емкости С1. Напряжение сигнала с входного контура через катушку связи L2 поступает на базу транзистора Т1 типа П401, используемого в качестве усилителя ВЧ и предварительного усилителя НЧ. Нагрузкой каскада по высокой частоте служит катушка Lз, а по низкой частоте — сопротивление R2.

Высокочастотный сигнал через ка­тушку связи L4 подается на диодный детектор Д1 детектируется и через катушку L2 подается снова на базу транзистора Т1, усиливается и че­рез конденсатор связи С5 поступает на базу транзистора Т2 типа П14. Стабилизация режима этого транзис­тора осуществляется делителем Rз, R4. Конденсатор С6 создает необхо­димую отрицательную обратную связь в области высших звуковых частот.

Конструкция и детали. Приемник собран на гетинаксовой плате тол­щиной 1 мм. На рис. 2,а (1-я стр. вкладки) показана плата в нату­ральную величину и разметка всех от­верстий. Отверстие диаметром 13,5 мм служит для установки аккумуля­торов. Отверстия средних разме­ров — крепежные, их диаметр 2,2 мм. Отверстия малых размеров — мон­тажные. Их диаметр зависит от диаметра имеющихся у радиолюбителя пустотелых пистонов, ис­пользуемых в качестве опорных то­чек для монтажа радиодеталей. В окно 3×8 мм устанавливается ВЧ трансформатор, а в пазы 0,5×2 мм— неподвижные контакты выключа­теля питания. Контакты вырезают­ся из мягкой листовой латуни тол­щиной 0,2 мм.

На рис. 2,6 приведена полная мон­тажная схема приемника. Все соединёния произведены голым посе­ребренным или луженым проводом диаметром 0,8 мм В местах пересе­чения на провода необходимо на­деть хлорвиниловые трубочки. Красными линиями на рис. 2,6 показаны выводы катушек Lз и L4 высокочас­тотного трансформатора, зелеными — выводы катушек L1 и L2, синими — соединения выключателя пита­ния с минусом источника питания и гнезд для подключения телефона и выключателя Вк. Все эти соедине­ния выполнены проводом марки МГТФ.

На рис. 2,в показано расположе­ние на плате всех узлов и деталей приемника. Ручка настройки кон­денсатора С1 снята.

МИНИАТЮРНЫЙ ПРИЕМНИКНА ДВУХ ТРАНЗИСТОРАХ

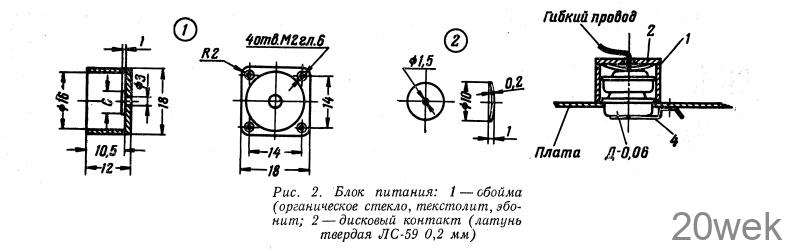

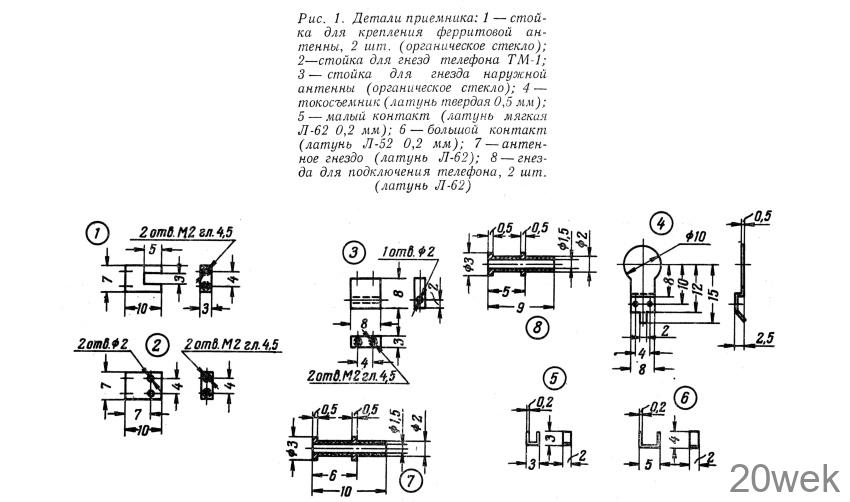

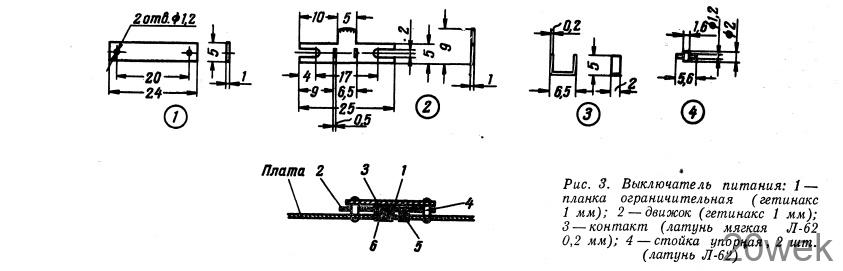

Конструкция деталей приемника показана на рис. 1. Токосъемник 4 приклепывается к плате двумя зак­лепками диаметром 1 мм с полукруг­лой головкой. Детали блока пита­ния и блок в собранном виде пока­заны на рис. 2, а выключателя пита­ния — на рис. 3.

МИНИАТЮРНЫЙ ПРИЕМНИКНА ДВУХ ТРАНЗИСТОРАХ

Крепление конденсатора пере­менной емкости, обоймы 1 блока питания и стоек 1—3 (см. рис. 2 на вкладке и рис. 1 в тексте) к плате производится винтами 8М2х5 мм.

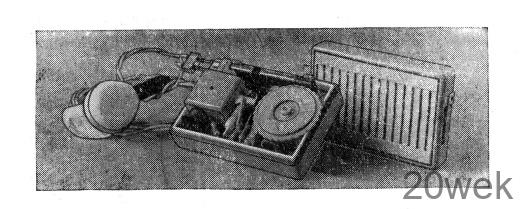

Корпус приемника изготовлен из декоративного целлулоида толщи­ной 2 мм. Все органы управления приемником выведены через пазы в боковых стенках корпуса. Лице­вая панель корпуса заделана деко­ративной решеткой.

В приемнике применен самодель­ный конденсатор переменной ем­кости. Описания аналогичных кон­денсаторов неоднократно приводи­лись в журнале «Радио». Можно при­менить и любой готовый малогаба­ритный конденсатор. При отсутст­вии такого конденсатора приемник можно выполнить в варианте с фик­сированной настройкой на одну или несколько местных радиовещатель­ных станций. В этом случае вместо конденсатора переменной емкости подключаются постоянные конден­саторы, номиналы которых будут зависеть от частот выбранных радио­станций.                                          .

Магнитная антенна приемника выполнена на прямоугольном фер­ритовом стержне размерами 3x6X38 мм, изготовленного из плос­кого ферритового стержня марки Ф-600.

Катушки L1 и L2 намотаны на под­вижных бумажных каркасах из ка­бельной бумаги и содержат: L1— 200 витков провода ПЭВ 0,12, L2- 10 витков провода ПЭЛШО 0,2 на­мотанных виток к витку.

Высокочастотный трансформатор намотан на ферритовом кольце мар­ки Ф-600 с внешним диаметром 8 мм. Его катушка Lз содержит 150 витков, а L4—300 витков провода ПЭЛ 0,1.

Налаживание приемника сводится к установке указанных на схеме коллекторных токов транзисторов Т1 и Т2 подбором сопротивлений R1 и R3. При необходимости уве­личения громкости приема ток кол­лектора транзистора T2 необходимо увеличить до 6—7 ма. В этом слу­чае сопротивление Rз необходимо уменьшить до 15—20 ком. Громкость приема можно повысить и за счет увеличения количества витков ка­тушки связи L2, но это приведет к ухудшению избирательности, а в некоторых случаях и к самовозбуж­дению приемника

Равномерного усиления по всему перекрываемому диапазону доби­ваются подбором числа витков ка­тушки L4. В случае возникновения возбуждения приемника по высокой частоте нужно уменьшить связь меж­ду катушками L1 и L2 (удалить их друг от друга) или уменьшить число витков катушки L2. В некоторых случаях самовозбуждение устраня­ется, если поменять местами концы одной из катушек ВЧ трансформа­тора
