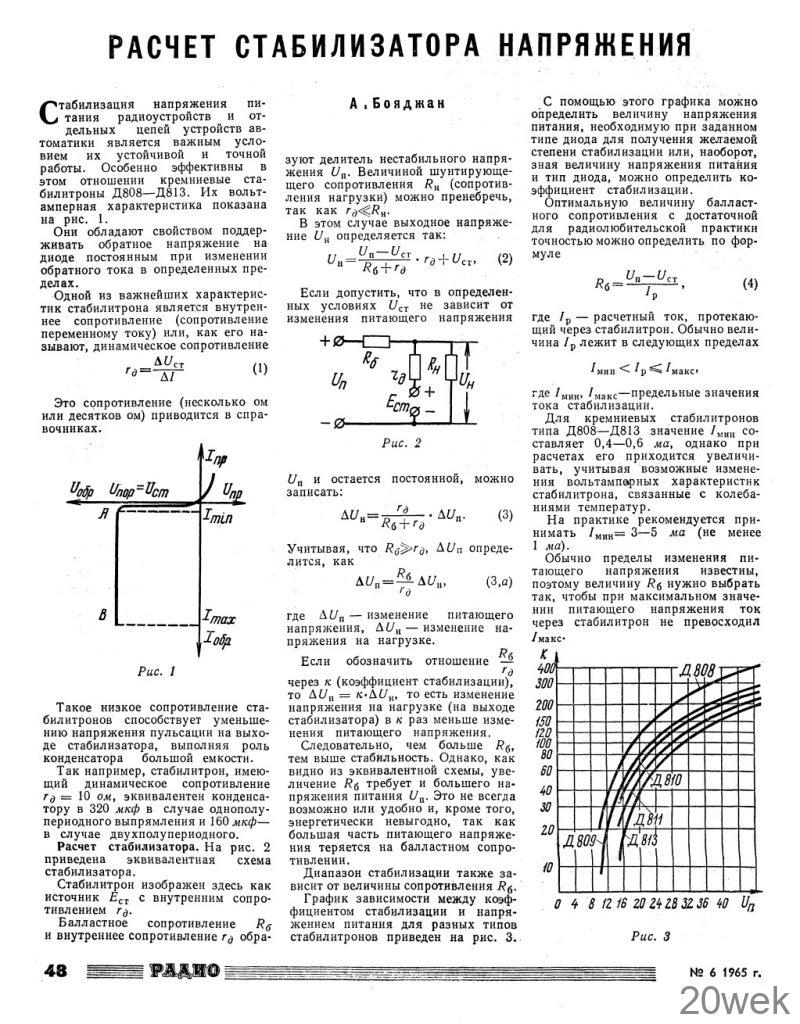

РАСЧЕТ СТАБИЛИЗАТОРА НАПРЯЖЕНИЯ

А,Бояджан, Радио №6/1965, ст. 48

Стабилизация напряжения пи­тания радиоустройств и от­дельных цепей устройств ав­томатики является важным усло­вием их устойчивой и точной работы. Особенно эффективны в этом отношении кремниевые ста­билитроны Д808—Д813. Их вольт- амперная характеристика показана на рис. 1.

Они обладают свойством поддер­живать обратное напряжение на диоде постоянным при изменении обратного тока в определенных пре­делах.

Одной из важнейших характерис­тик стабилитрона является внутрен­нее сопротивление (сопротивление переменному току) или, как его на­зывают, динамическое сопротивление
